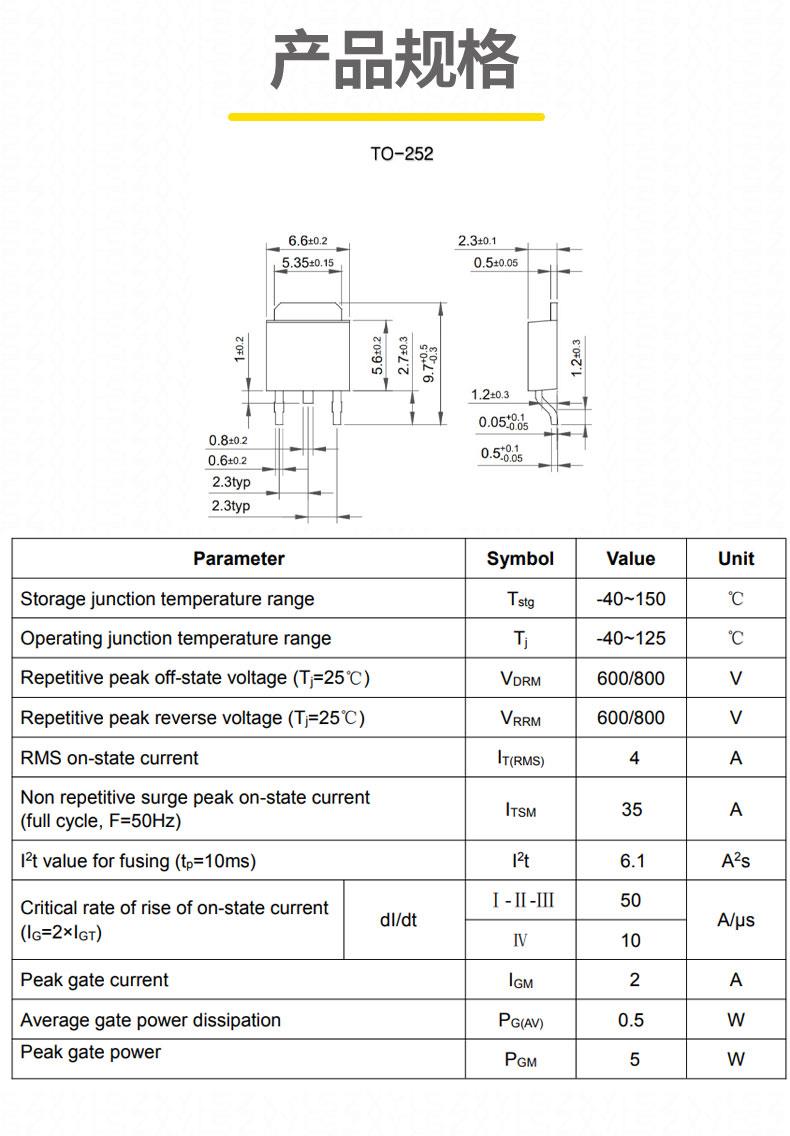

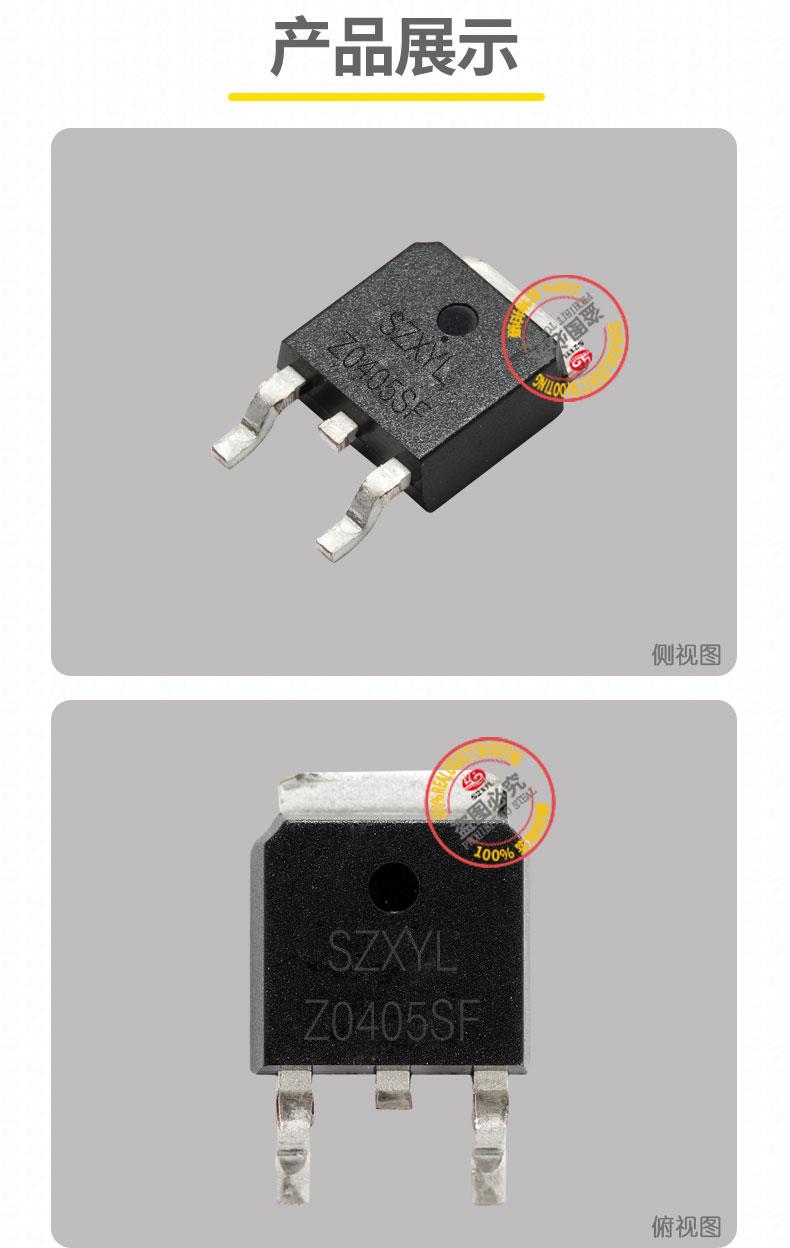

Z0405SF TO-252he心技术参数

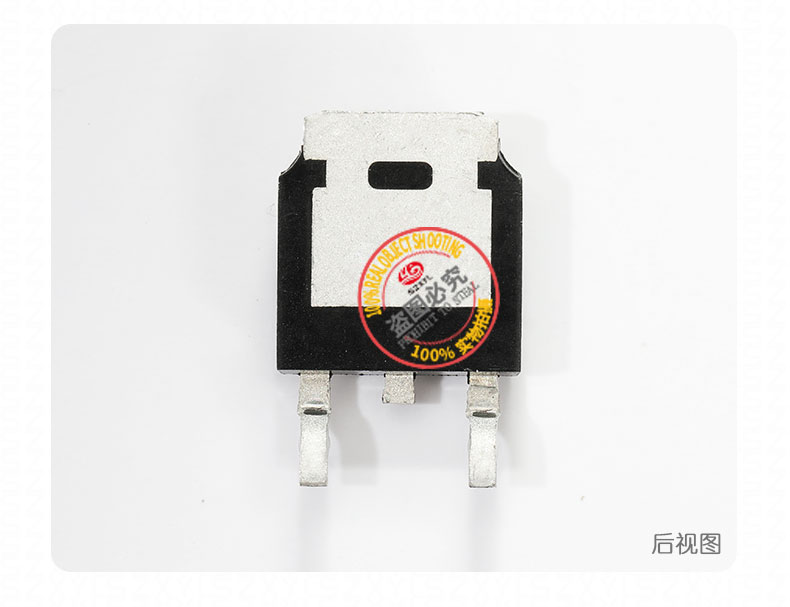

• 封装形式：TO-252
• 电气特性：
  • 重复峰值断态电压（VDRM/VRRM）：700V，满足高压电路的安全隔离需求。
  • RMS 通态电流（IT (RMS)）：4A，支持持续负载电流，可驱动中小型电机、加热元件等。
  • 浪涌电流（ITSM）：20A（50Hz）/21A（60Hz），具备短时过载保护能力。
  • 触发特性：
    • 直流栅极触发电流（IGT）：≤5mA，逻辑电平兼容。
    • 触发电压（VGT）：≤1.3V，降低驱动电路复杂度和功耗。
    • 保持电流（IH）：≤5mA，确保低电流条件下的稳定导通。
• 热性能：
  • 结温范围（Tj）：-40?C 至 %2B125?C，适应宽温工作环境。
  • 封装热阻（RθJA）：典型值 ≤62.5?C/W，配合 PCB 散热设计可提升功率密度。

Z0405SF TO-252的关键优势

1. 紧凑高效设计：
   • TO-252 封装仅占 6.7mm?4.57mm 面积，轻量化，显著节省布板空间，尤其适合微型智能插座、便携式设备等对体积敏感的场景。
   • 超薄引线框架与高密度封装工艺，支持 0.5mm 精密贴装，适配高速自动化产线。
2. 低功耗与高能效：
   • 微触发设计，兼容逻辑电平驱动，可直接由 MCU 或信号电路控制，无需额外驱动放大器，降低系统功耗。
   • 通态压降≤2.0V，减少导通损耗，提升能效，符合欧盟 ERP 指令对待机功耗的严苛要求。
3. 全温域可靠性：
   • -40?C 至 %2B125?C 宽温工作范围，结合工业级耐用性设计，支持百万次启停无失效，适用于恶劣环境下的长期运行。
   • 抗电压变化率能力：断态电压上升率 ≥20V/μs，换向电压上升率 ≥1.0V/μs，抑制电磁干扰并确保稳定换向。
4. 多场景适用性：
   • 四象限触发能力：支持全相位控制，适用于 AC 电源的双向开关、调光、调速及功率调节.
     • 家电控制：空调压缩机启动、洗衣机电机调速、微波炉功率调节。
     • 照明系统：LED 调光、舞台灯亮度控制、智能灯泡驱动。
     • 工业设备：加热元件温度调节、水泵电机软启动、电磁阀控制。
     • 新能源领域：光伏逆变器 DC-AC 转换、储能系统切换电路。

Z0405SF TO-252的典型应用电路

• AC 调光电路
• 电机调速系统
• 智能插座模块

Z0405SF TO-252的选型与设计建议

1. 散热设计：
   • 建议通过 PCB 敷铜或添加散热片提升散热能力，确保结温（Tj）低于 125?C。
   • 对于持续高负载应用，需评估热阻并优化布局，避免相邻器件热耦合。
2. 驱动电路：
   • 栅极驱动信号需满足 IGT 和 VGT 要求，推荐采用 RC 滤波或磁珠抑制噪声，防止误触发。
   • 建议在栅极与主电路间串联限流电阻，保护器件免受电压尖峰冲击。
3. 保护措施：
   • 并联 RC 吸收电路或金属氧化物压敏电阻抑制电压瞬变，延长器件寿命。
   • 对于感性负载，需增加续流二极管或缓冲电路，防止反向电动势损坏器件。

•
