MBRB1090CT的产品描述

he心参数与性能

• 电压与电流规格：zui大重复峰值反向电压为 90V，zui大正向平均整流电流达 20A，可承受 150A 的正向不重复浪涌电流，适用于中压、中等电流场景。
• 低损耗特性：典型正向压降（VF）低至 0.75-0.85V，有效降低导通损耗；反向漏电流（IR）≤50μA，高温下漏电流≤6mA，确保高可靠性。
• 高频开关能力：反向恢复时间（trr）趋近于零，显著降低高频开关损耗，适用于 50kHz 以上的中压开关电源、逆变器等场景。

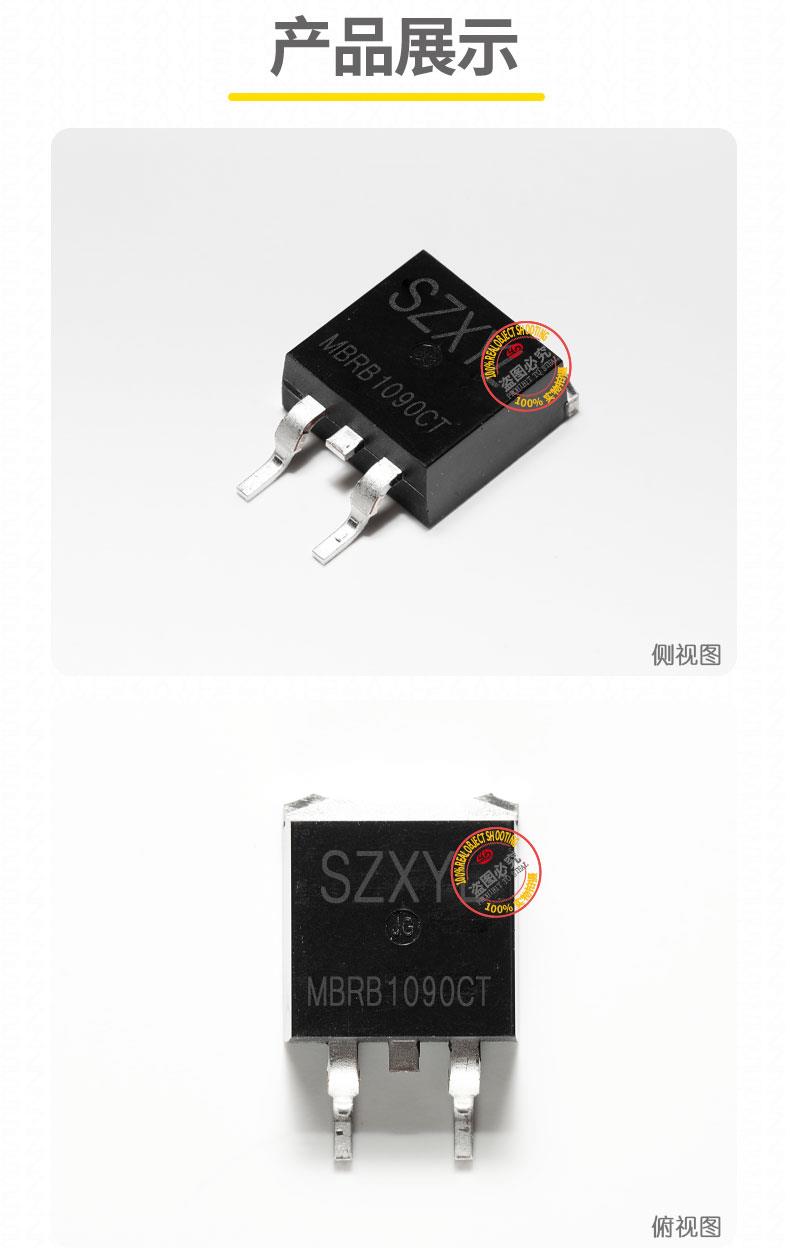

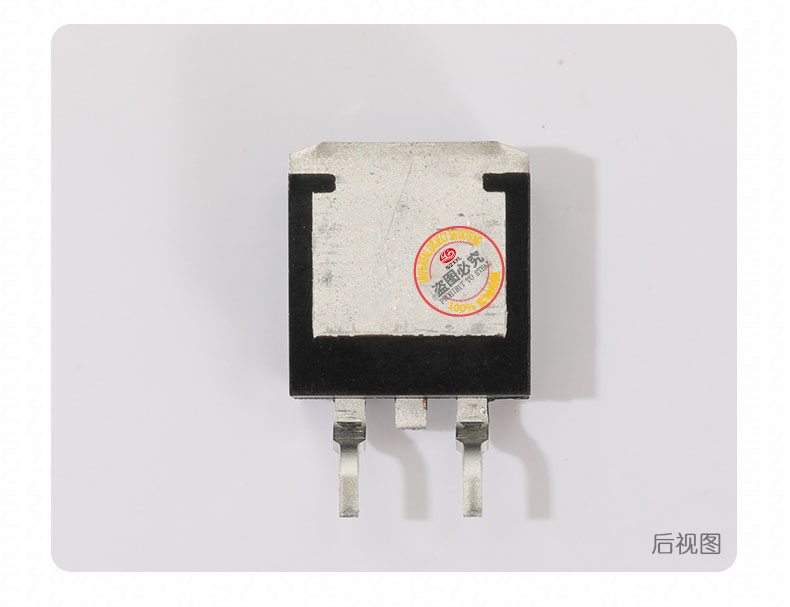

封装与物理特性

• TO-263 封装：采用表面贴装型 TO-263封装，尺寸约为 10.3mm?9.5mm?4.6mm，引脚间距 4.57mm，金属背板设计优化散热性能，热阻低至 2℃/W。
• 共阴极双二极管结构：三引脚配置，适用于半桥、全桥等多种拓扑结构，简化电路设计。
• 环境适应性：工作结温范围 - 65℃至 %2B 150℃

MBRB1090CT的应用领域

• 电力电子：中压开关电源、逆变器、DC-DC 转换器的整流与续流二极管。
• 工业设备：电焊机、电机驱动、变频调速系统、不间断电源的高效能量管理。
• 新能源领域：太阳能逆变器、储能系统、电动汽车充电桩的中压整流与能量转换。
• 消费电子：大功率充电器适配器、LED 智能灯具的快速开关与反向保护。
• 高频加热装置：工业级感应加热设备、微波炉磁控管驱动电路的高效整流。
• 汽车电子：车载充电器、车载逆变器、LED 车灯的高效能量转换。
• 智能家居：智能家电控制系统的电源模块，提供稳定的中压整流支持。
• 医疗设备：医疗仪器电源模块、便携式医疗设备的低损耗整流。

MBRB1090CT的产品优势

• 中压性能：90V 反向耐压能力，满足工业级中压应用需求，如电焊机、充电桩等。
• 低正向压降：典型 VF=0.75-0.85V，相比传统硅二极管降低 50% 以上导通损耗。
• 高可靠性：采用 GPP 芯片和钝化工艺，增强抗冲击能力，通过 UL94 V-0 阻燃封装ren证，满足严苛环境下的长期使用。
• 兼容性设计：兼容 TO-220AB 等封装，便于替换升级；支持回流焊和波峰焊，符合 JESD 22-B106 焊接标准。

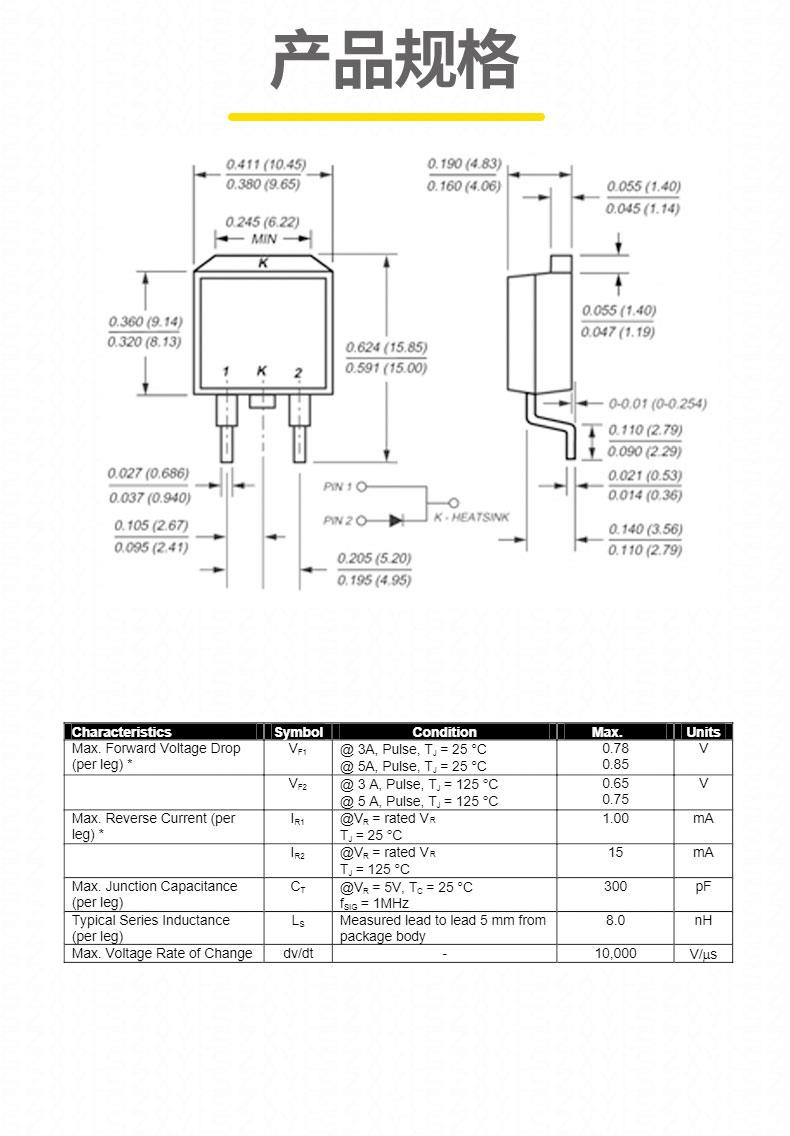

MBRB1090CT的典型技术参数表

注意事项

• 建议在散热良好的 PCB 布局中使用，确保结温不超过 150℃
