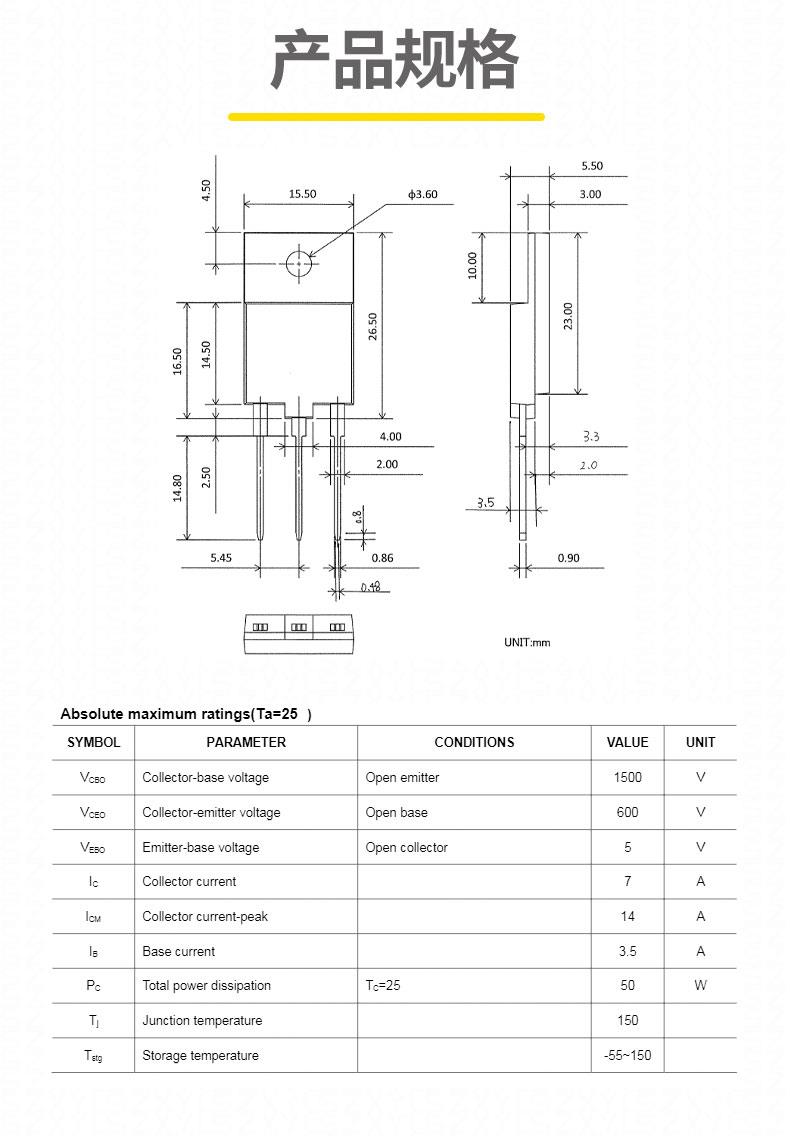

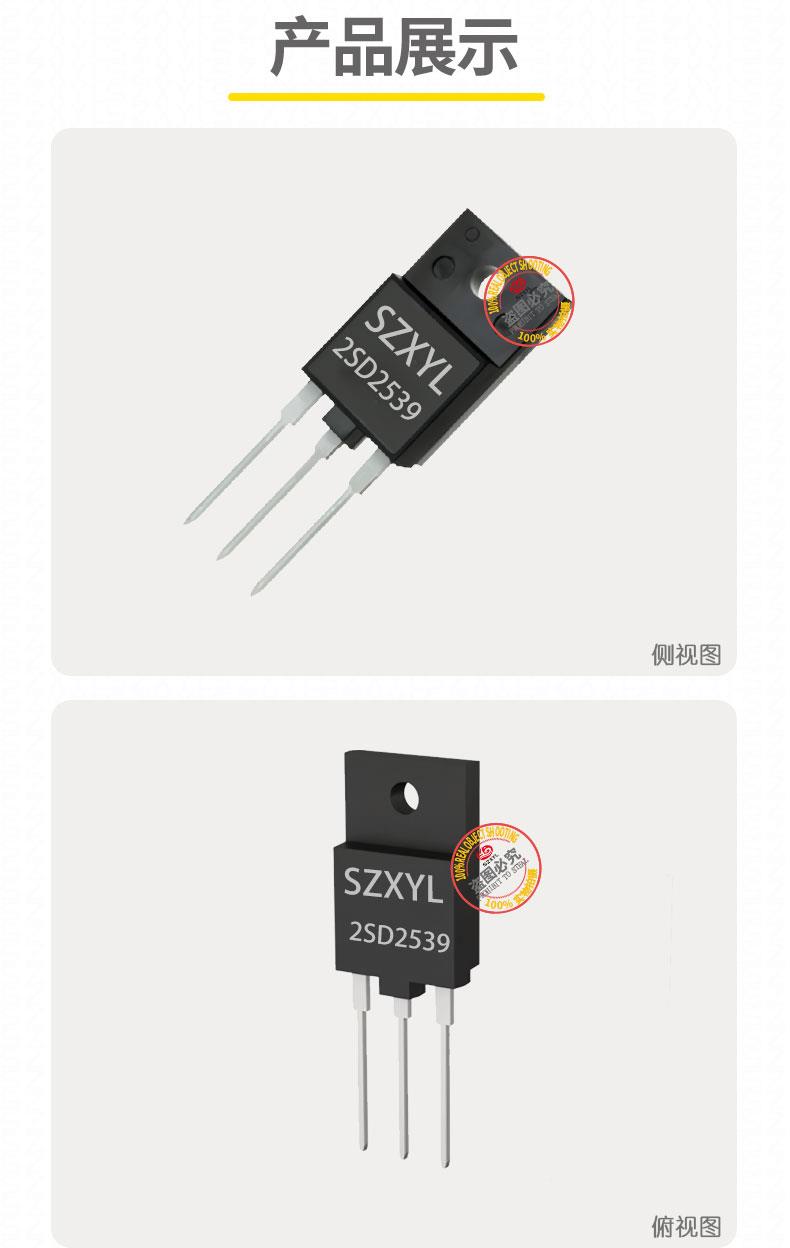

2SD2539 TO-3PF 是一款专为高压脉冲与工业驱动场景设计的NPN 型功率晶体管，采用TO-3PF 全金属封装其he心参数与特性如下
- 集电极 - 发射极电压（VCEO）：600V
- 集电极 - 基极电压（VCBO）：1500V
- 集电极电流（IC）：7A（持续），12A
- 集电极功率（PC）：50W
- 电流增益（hFE）：8-20
- 特征频率（fT）：2MHz
- 饱和压降（VCE (sat)）：≤5V
- 内置保护元件：集成反向并联阻尼二极管及基极 - 发射极保护电阻（Rbe=10Ω），吸收感性负载反电动势并抑制振荡，减少外部元件数量。
- 热性能：典型热阻（RthJC）1.5℃/W

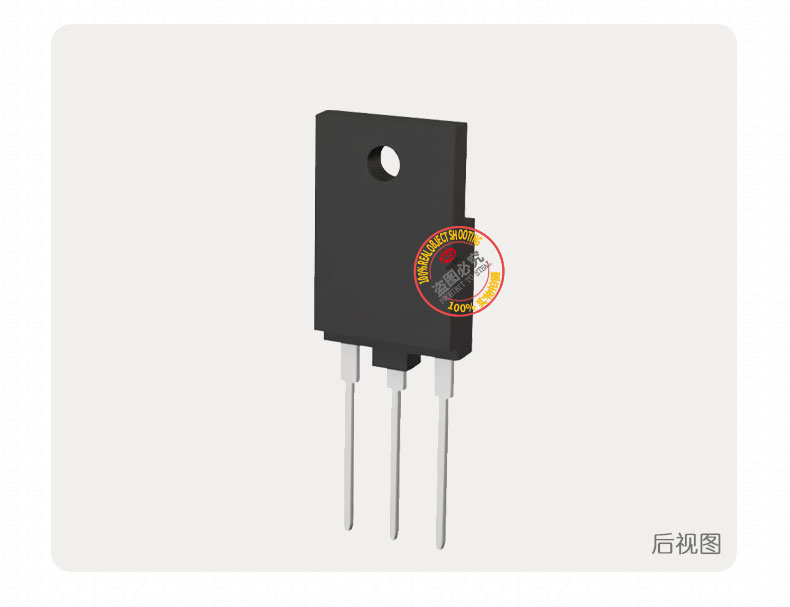

TO-3PF 封装的独特设计为 2SD2539 赋予了以下优势：
散热与绝缘优化
- 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
- 陶瓷绝缘片设计，外壳与集电极隔离，无需额外绝缘垫片即可直接安装于散热器，简化散热方案。
引脚配置
- 3 引脚结构（TO-3PF-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊
物理规格
- 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。
彩电行输出电路
- 29-34 英寸彩色电视机的水平偏转输出级，1500V 耐压承受高压脉冲，7A 电流支持 CRT 显示器的偏转线圈驱动，内置阻尼二极管吸收回扫脉冲，减少外部元件数量。
- 与 2SD2498 配对使用可组成互补对管，适配 ?300V 电源轨，支持 100W 以上高功率输出。
高压脉冲电源
- 工业脉冲发生器的主开关管，600V 耐压适配储能电容放电回路，12A 脉冲电流支持点焊、激光打标等短时高功率应用。
- 雷达发射机的高压调制器，快速开关特性减少脉冲上升时间，提升系统效率。
工业驱动与控制
- 高压伺服电机驱动器的 H 桥电路，7A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰（EMI）。
- 工业逆变器的 DC/AC 转换电路，2MHz 特征频率支持低频开关，提升系统稳定性。
能源与电力
- 太阳能逆变器的高压侧开关管，600V 耐压适配光伏板串联后的高电压输出，可承受瞬时浪涌电流。
- 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 14A 脉冲电流。
