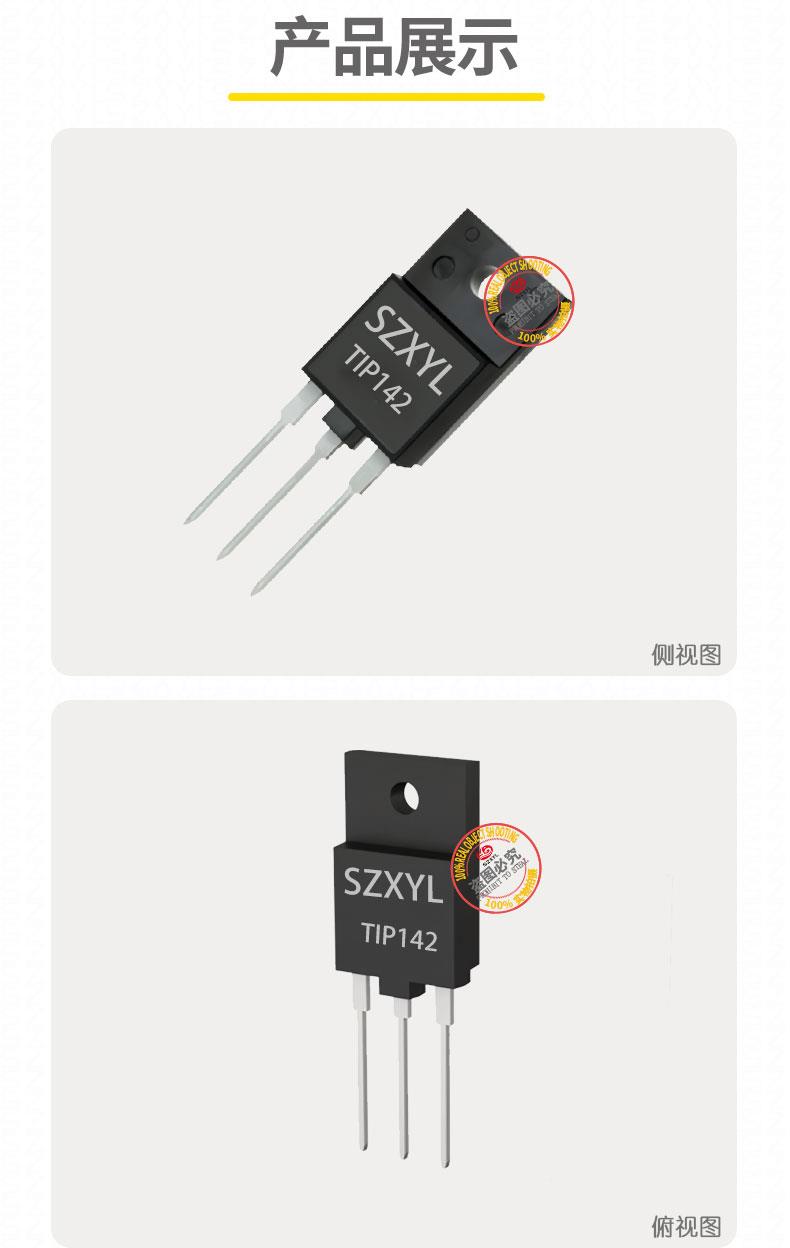

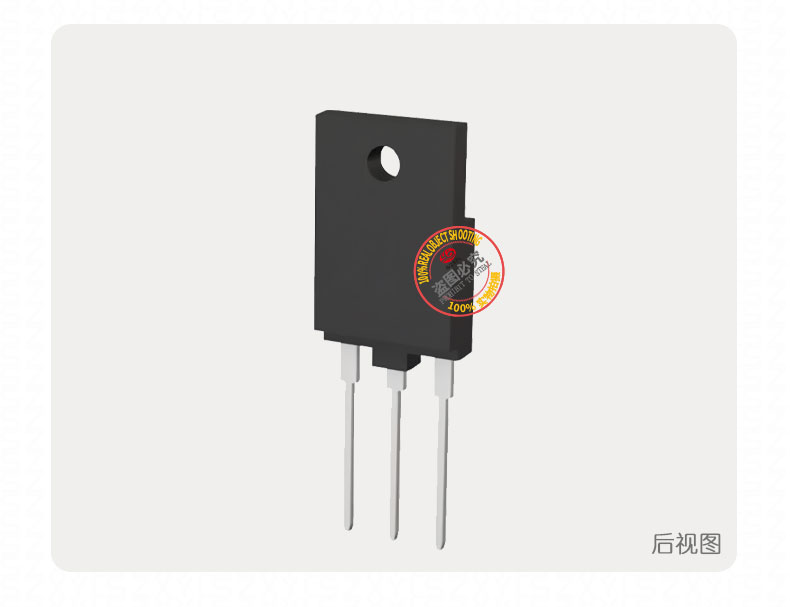

TIP142 TO-3PF 产品描述

一、he心参数与技术定位

• 电压与电流：集电极 - 发射极电压（VCEO）达 100V，集电极电流（IC）10A，峰值电流（ICM）20A，功率耗散（PC）125W。
• 频率特性：特征频率为 3MHz，开关时间分别为 1.1μs/0.8μs，适用于音频频段及中频控制电路。

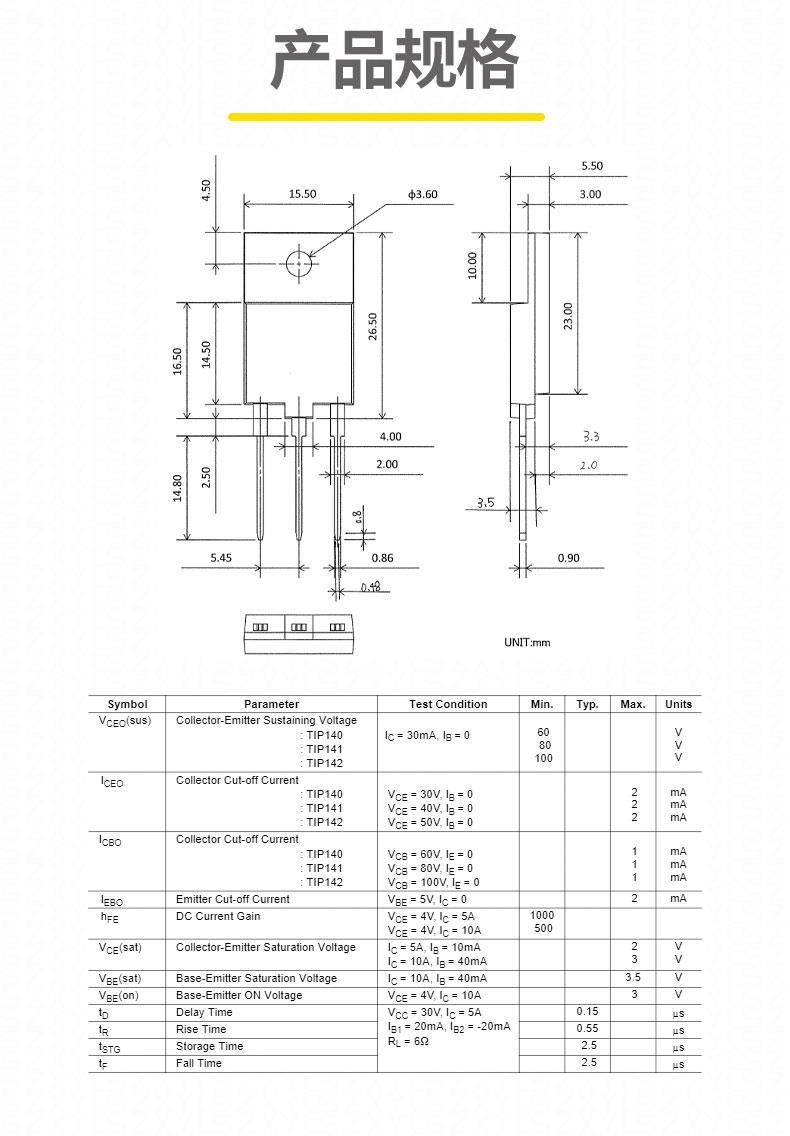

• 封装与结构：采用TO-3PF 封装，引脚布局为 E-B-C 顺序，金属散热底座支持高效散热，可耐受工业环境中的电压波动和温度变化。
• 二、行业应用定位：

1. 音频功率放大：与互补对管 TIP147 配套使用，广泛用于音响输出级、高保真放大器，可处理 20Hz~20kHz 音频信号，失真率 < 0.1%。
2. 工业电源控制：适用于开关电源、逆变器、电机驱动电路，支持 100V 高压输入和 10A 大电流输出，可耐受瞬间浪涌。
3. 安防与照明：典型应用于警示灯驱动、LED 调光电路，内置反并联集电极 - 发射极二极管，可保护电路免受反向电压冲击。

• 三、TIP142的技术优势与性能解析

  1. 超高电流增益设计：
     • 直流电流增益zui小值 500，典型值 1000，显著降低基极驱动电流需求，简化外围电路设计。
  2. 低饱和电压与高效散热：
     • 集电极 - 发射极饱和电压仅 3V，降低导通损耗；热阻为 1℃/W，配合散热片可在 - 65℃~%2B150℃环境中长期稳定工作。
  3. 内置保护与可靠性：
     • 集成基极 - 发射极偏置电阻，避免自激振荡；结温范围 - 65℃~%2B150℃，符合工业级应用要求。
  4. 宽电压与大电流能力：
     • 100V 耐压和 10A 持续电流处理能力，可直接驱动小型电机、电磁阀等高负载设备，正向浪涌电流达 20A。
  四、TIP142的应用场景与设计建议
  1. 音频放大器电路：
     • 作为推挽输出级，与 TIP147 配对使用，可构建 100W 级高保真音响系统，配合低噪声设计，满足zhuan业音频需求。
  2. 工业电源开关：
     • 用于 PWM 控制器或线性稳压器，支持 100V 输入电压和 10A 负载电流，内置二极管可吸收感性负载反电动势。
  3. 电机驱动模块：
     • 直接驱动小型直流电机，配合续流二极管保护电路，确保稳定运行，开关时间≤2μs。
  4. 照明控制：
     • 用于 LED 调光电路或高压钠灯驱动，支持高电压输入和线性电流调节，可耐受工业环境中的电压波动。
     • 总结
     • TIP142 TO-3PF 是一款高增益、大电流达林顿功率晶体管，其 100V/10A 的参数、低饱和电压设计及 TO-3PF 封装的散热优势，使其成为音频放大、工业电源和电机驱动等场景的理想选择。
