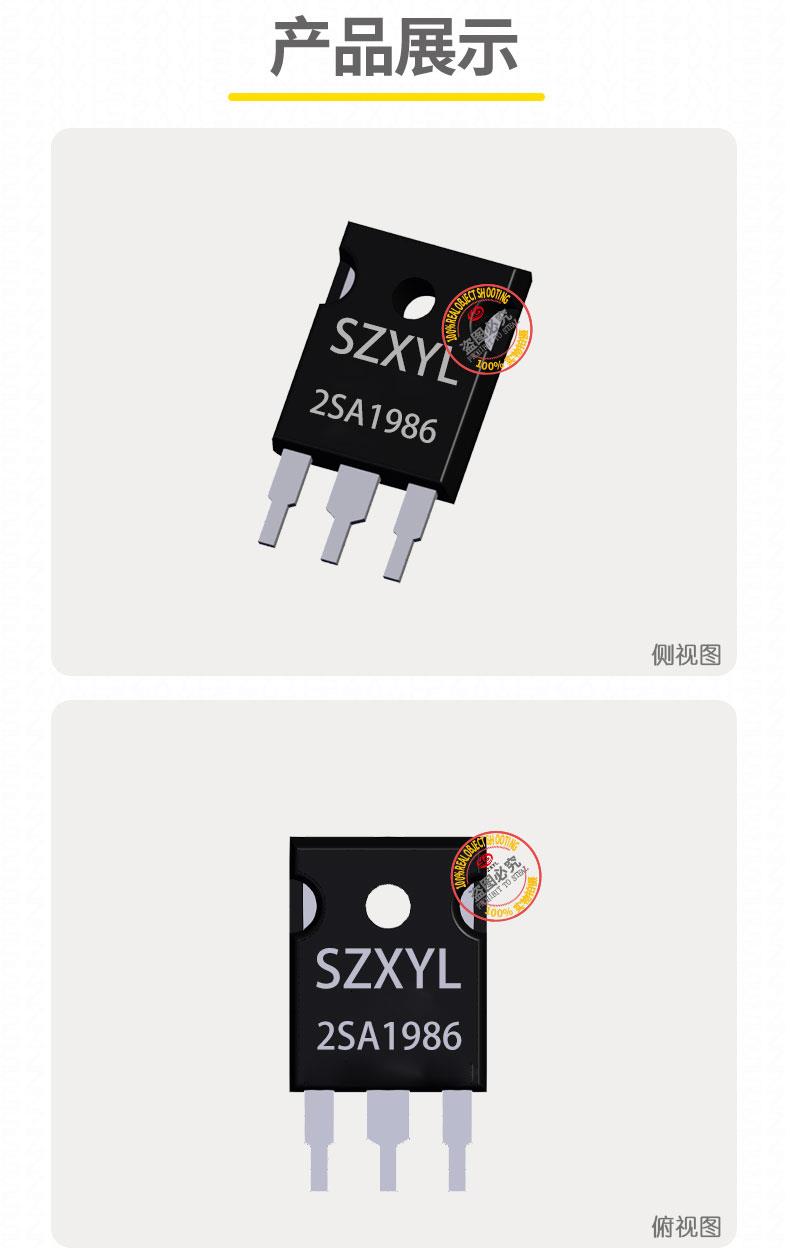

2SA1986 是PNP 型功率晶体管，专为高功率音频放大及工业驱动设计，采用 TO-247 金属封装，具备 230V 耐压、15A 连续电流及 160W 功率处理能力。其与互补对管 2SC5358 的组合在高端音频功放中广泛应用
电气性能
- 电压与电流：集电极 - 发射极电压达 - 230V，集电极 - 基极电压-230V，发射极 - 基极电压-6V。
- 电流增益：直流电流增益zui小值为 50
- 饱和压降：VCE 饱和值≤-2.0V。
- 开关特性：开启时间≤1.0μs，关闭时间（toff）≤2.0μs
- 频率特性：过渡频率典型值 20MHz，输出电容≤250pF
封装与可靠性

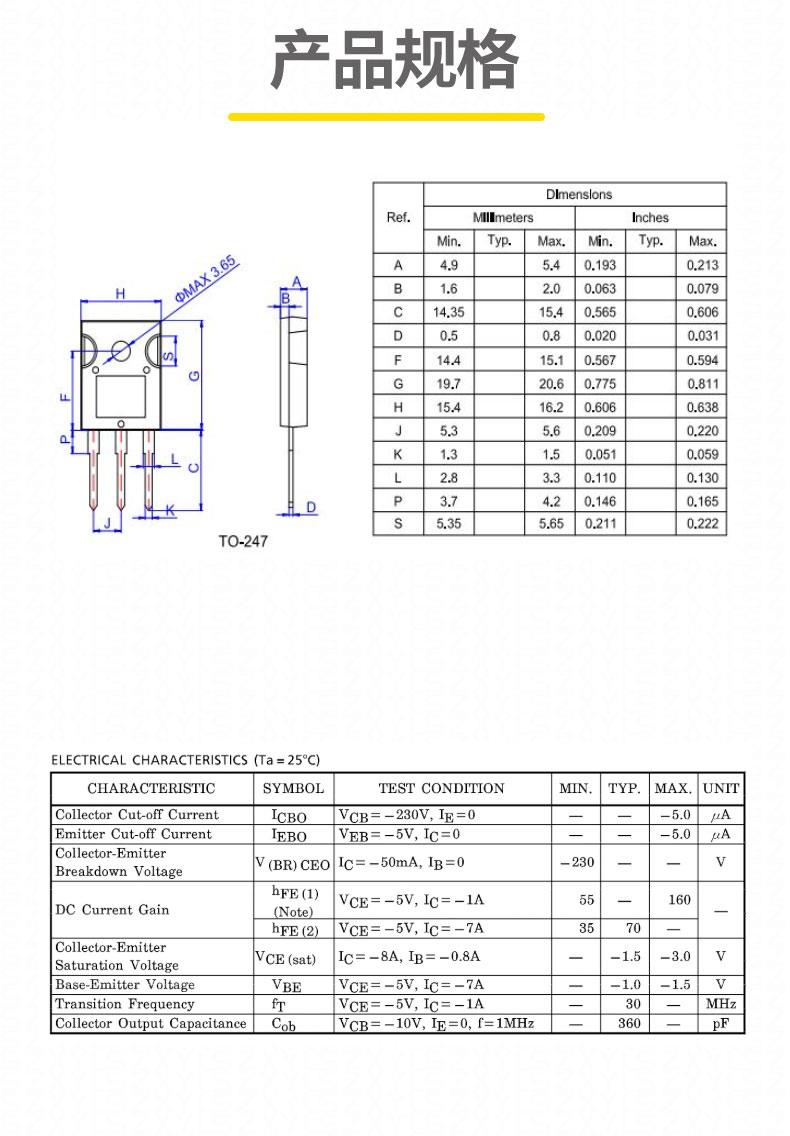

- 封装设计：TO-247 金属封装（引脚排列为基极 B、集电极 C、发射极 E，集电极与金属外壳直接连接），兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。典型外壳尺寸为 15.6?4.8?20.3mm，高度 20.3mm，适合紧凑布局。
- 环保合规：部分厂商提供 RoHS 合规版本（如型号后缀 “Y” 或 “L”），采用无铅工艺，满足绿色制造要求。
- 热管理：结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻（RθJC）控制在 0.78℃/W 以下（基于 160W 功率设计）。
- 可靠性：工业级设计确保长期稳定性，适用于高温、高湿等恶劣环境，部分厂商提供 100% 雪崩测试ren证。
技术优势
- 高电流处理能力：-15A 的连续电流设计可直接驱动大功率负载，尤其适合音频功放和工业驱动电路。
- 低饱和压降：-2.0V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的电源调整器和功率放大电路。
- 宽安全工作区（SOA）：支持 - 230V 高压和 - 15A 大电流的稳定运行，适用于工业级开关电源、音频功放等需要高可靠性功率输出的场景。
- 高端音频功率放大器
与互补对管 2SC5358 配对使用，可构建推挽式音频功放电路，在 ?115V 电源下实现 300W 以上的功率输出，适用于zhuan业音响系统及高端车载功放。其低失真特性（THD≤0.01%）可满足 Hi-Fi 级音质需求。 - 电源调整器与稳压器
作为串联稳压器的调整管，凭借 - 230V 耐压和 - 15A 电流能力，可稳定处理高功率信号，满足通信基站电源及工业级稳压器的需求。配合低饱和压降设计，可显著降低电源效率损失。 - 工业驱动与高压控制
用于驱动高压电磁阀、继电器等感性负载，结合高电流增益（hFE=50）和快速开关特性，可实现高效功率放大。在电机控制电路中，可与 2SC5358 组成 H 桥结构，支持 ?230V 母线电压下的双向驱动。 - 汽车电子与 DC-DC 转换器
在汽车音响系统、车载电源适配器中，可稳定处理高电压大电流信号，支持连续 - 15A 输出并保持低功耗。其宽温特性（-55℃~150℃）适应汽车恶劣工作环境。
