MJE13002he心特性

1. 高电压与快速开关性能
   采用外延平面工艺制造，集电极 - 发射极电压（VCEO）达 400V，可承受 1A 连续集电极电流（Ic），功率耗散能力 1.2W（25?C 环境温度，自然冷却）。其直流电流增益（hFE）在不同工作点表现稳定：在 VCE=5V、IC=10mA 时典型值 15，VCE=1V、IC=0.5A 时达 30，VCE=1V、IC=1A 时仍保持 20 以上。集电极 - 发射极饱和电压（VCE (sat)）仅 0.5V（@1.5A Ic, 0.15A Ib），有效降低导通损耗，适用于对能效要求较高的开关电源场景。
2. 宽温域可靠性
   结温范围为 - 65?C 至 %2B 150?C，通过优化的掺杂工艺提升高温稳定性，适用于工业控制、电子镇流器等严苛环境。基极 - 发射极电压（VEBO）7V，支持直接驱动小型信号源，无需额外电平转换电路。
3. 高效热管理设计


   TO-126 封装通过金属底座直接连接集电极引脚，提供低至 10?C/W 的结到管壳热阻（ΘJC）。在连续高负载应用中，建议搭配面积≥50mm? 的铝制散热片（如 15mm?15mm?10mm 规格），可将结到环境热阻（ΘJA）降低至 50?C/W 以下，确保结温不超过 150?C。

4.

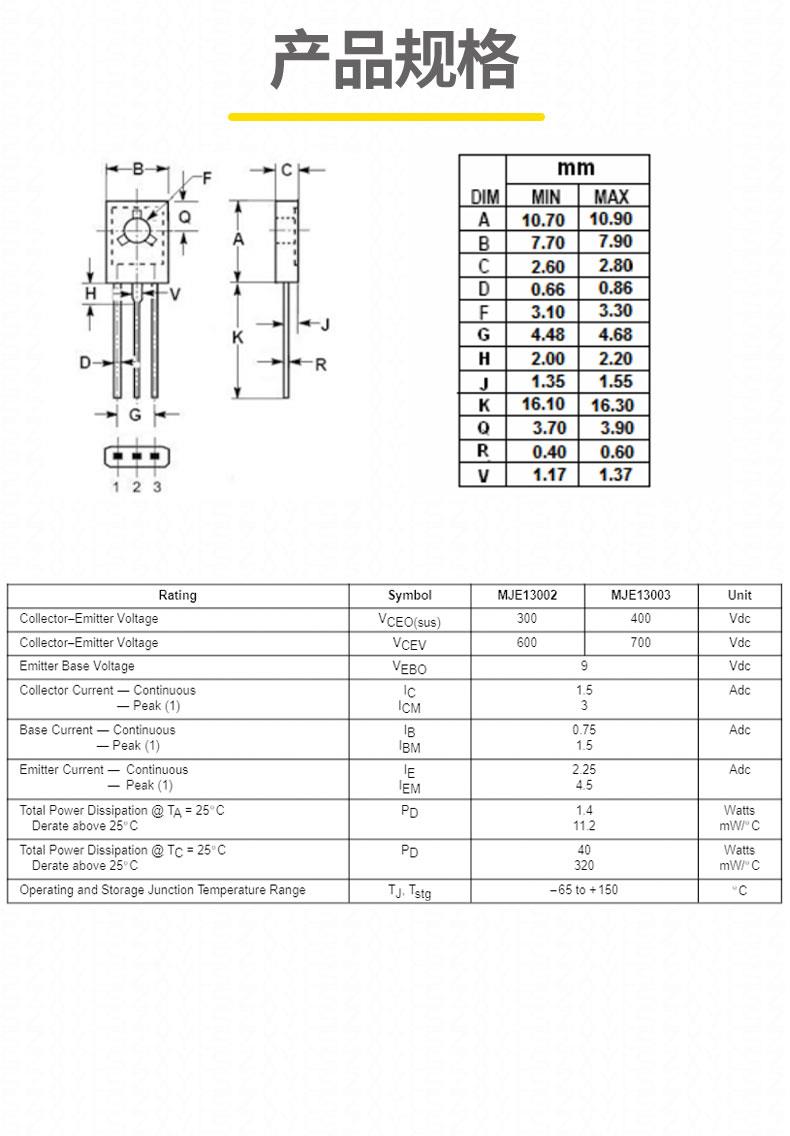

   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	400	V
   集电极电流（连续）	1.0	A
   功率耗散（25?C）	1.2（自然冷却）	W
   直流电流增益（hFE）	10-40（典型值）	-
   集电极饱和压降	≤0.5	V
   结到管壳热阻	10	?C/W
   结到环境热阻	50	?C/W
   工作温度范围	-65 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-

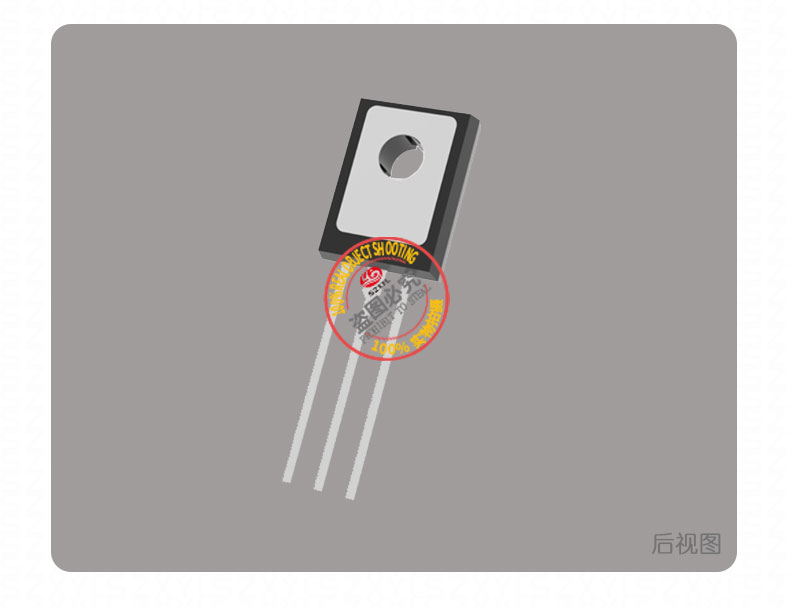

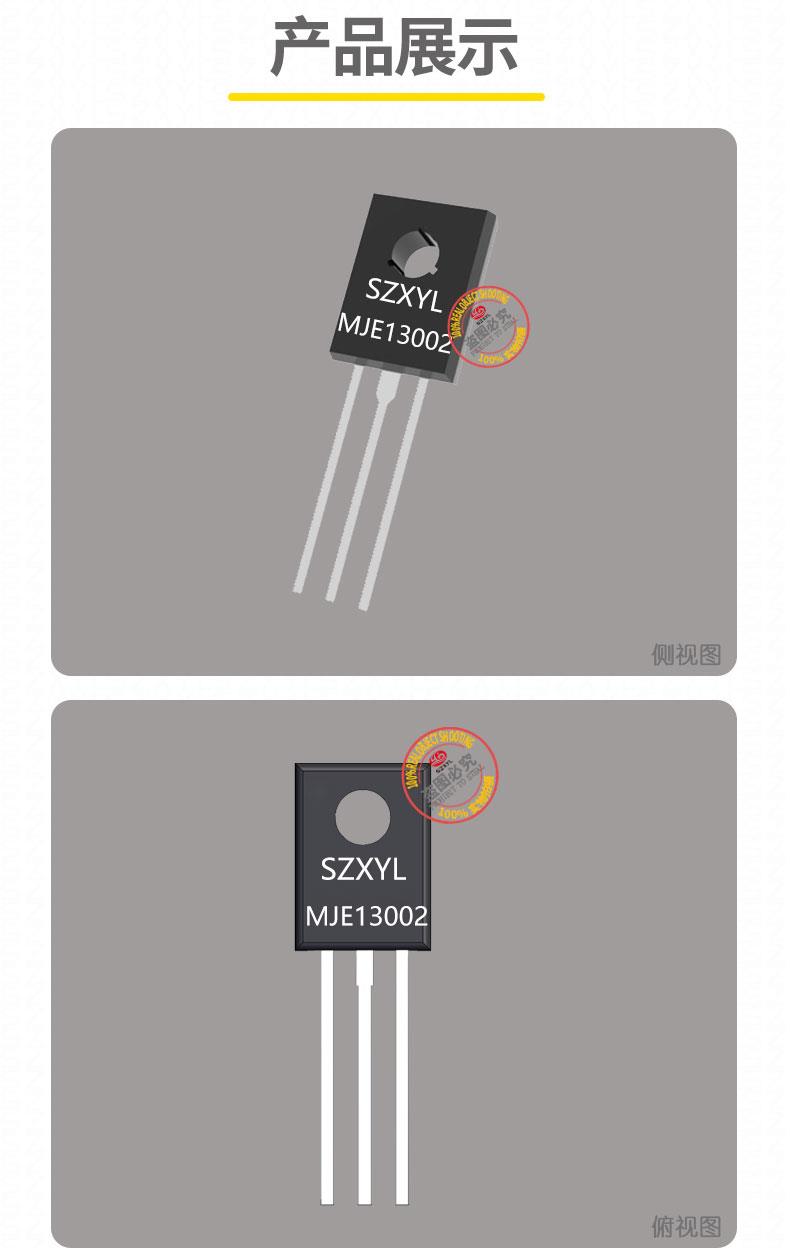

MJE13002封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），与 MJE13003（NPN）形成互补对管。
• 尺寸参数：长 7.80mm? 宽 2.90mm? 高 11.05mm，通孔安装设计，适合高密度电路板布局。引脚间距 2.54mm，兼容标准插装工艺。
• 引脚特性：基极驱动电流典型值 15mA（@500mA Ic），建议串联 1kΩ 限流电阻以保护输入级。

MJE13002典型应用

1. 电子镇流器与节能灯驱动
   作为荧光灯和 LED 驱动电路的he心元件，其 400V 耐压和快速开关特性（下降时间 Tf=0.6μs）可实现高效能量转换，广泛应用于 110-220V 输入的照明系统。例如在 20W 电子镇流器中，其低失真特性（THD<1%）可确保稳定的灯管驱动。
2. 高压脉冲电路
   用于产生高压脉冲信号，如汽车点火系统、激光驱动电路等。其 600V 的集电极 - 基极电压（VCBO）可承受高反电动势冲击。
3. 工业电机控制
   直接驱动 24V/1A 直流电机或步进电机，或与 MJE13004（PNP）组成 H 桥实现双向调速。在工业机械臂控制中，其快速响应能力可实现精准的位置控制。
4. 开关电源模块


   作为反激式开关电源的振荡电路元件，其低饱和压降特性可提升能效，纹波电压低于 100mV。在 12V/1A 稳压电路中，可替代传统线性稳压器以降低功耗。

5.
