多功能非金属管道检测仪GPPL-Pro

多功能非金属管道检测仪GPPL-Pro
多功能非金属管道检测仪GPPL-Pro
  • 型号/规格:

    多功能非金属管道检测仪GPPL-Pro

  • 品牌/商标:

    多功能非金属管道检测仪GPPL-Pro

  • 相对湿度:

    95%

  • 使用温度:

    -30℃~60℃

普通会员
  • 企业名:天津市广泓检测技术有限公司

    类型:代理商

    电话: 02283276686

    手机:15620911953

    联系人:盖女士

    QQ: QQ:410152057

    邮箱:15620911953@126.com

    地址:天津天津市津兰大厦

产品分类
商品信息 更新时间:2025-04-15

【产品概述】

多功能非金属管道检测仪采用jun工级高灵敏震动传感器,结合特定频率震动信号解调算法,基于声波在燃气管道内的传播特性,接收并跟踪仪器发出的声波信号,从而jing确定位出被测燃气PE管道的位置、走向、深度及连接关系。

【功能特点】

主动声波定位压力管道是一项发明zhuan利技术;听音%2B探测两种模式深度融合,多维度精准定位平面和深度;大秦锐士多核异构超算平台赋能;双通道高速算法模块,实时同步解算听音和探测模式数据;全频段全频点可适用于听音及探测模式;实时频谱分析直观展示目标频率及干扰频率;智能判断管道存在与否,消除人为误判;扫频功能优选特定现场zui佳匹配频率;手动%2B远程控制相结合,接收机远程控制发射机;北斗/GPS/格洛纳斯/伽利略多模卫星定位技术;4G全网通实时云平台数据通信技术;200瓦大功率双驱动同步技术,可使功率及探测能量增加一倍;zui大探测距离可达3km,zui大探测深度可达10m;全功率满载输出工作时长≥14小时,日工作量可达3km;完善的过载短路保护机制,jun工品质,坚固耐用,质保三年,终身升级。

【检测原理】

通过燃气管道附属设施(放散阀、调压箱、调压柜等接入口)为管道注入一组特定频率的声波信号,此声波信号沿管道内介质天然气传播。在传播过程中一部分声波信号会穿透土壤到达地面,使用高灵敏传感器拾取这部分声音信号并通过仪器自主分析,即可定位出被测管道jing确位置。

【技术规格】

发射机

控制模式

手动控制、远程控制自由选择

频率信号

预设常用6频段输出

功率输出

单路输出及双路输出,可加载两路音频驱动器。单驱动功率输出zui大功率100W,双驱动功率输出zui大功率200W

扫频模式

探测频率可自由调整输出,调整步长1Hz,快速匹配现场zui佳探测频率

音频模式输出

恒频、变频、脉冲

Lora扩频通信

通信距离不小于3km,多频道遥控,互不干涉

保护机制

集成短路、过热、过载保护功能,自动切断输出,有效保证设备安全

电池

25.2V 18Ah锂电池

续航时间

14小时(全功率满载输出)

充电时间

4.5小时

相对湿度

95%

使用温度

-30℃~60℃

机箱

高强度保护机箱

显示屏

高亮液晶显示屏,强光下清晰可见

接收机

频率接收范围

200Hz~700Hz预设6种常用滤波频率

信号放大倍数

1~200倍

滤波频段

可自定义设置,调整分辨率10Hz

扫频模式

探测频率可自由调整输出,调整步长1Hz,快速匹配现场zui佳探测频率

显示功能

信号强度、频率重合性、柱状图谱、管道埋深

探测方式

听音模式、探测模式

平面定位误差

≤?15cm

深度定位误差

3米以内?20%h(h为管线埋深,h小于1米时,令h=1米)

探测深度

10m(视现场探测环境改变而改变)

探测距离

市政中压双向1~3km,市政低压双向0.3~1km(视现场探测环境改变而改变)

无线通信

内置433M Lora无线扩频技术,可实现3km远程控制

显示屏

5寸高亮电容触摸液晶屏,分辨率800*480,zui大亮度700cd/m?,阳光下可视

信息采集双通道

有线耳机%2B蓝牙耳机双重保障

运算能力

多核异构MPU,双核A7主频800MHz,单核M4处理器209MHz

定位功能

内置北斗 GPS 格洛纳斯定位模块,定位精度米级

数据存储

系统内存1GB,FLASH存储8GB,内置TF存储接口,zui大支持128GB

上网功能

内置物联网流量卡,可上传声音,位置信息

电池

8.4V 10Ah锂电池

充电时间

5小时,续航时间:17小时

相对湿度

95%

使用温度

-30℃~60℃

系统升级

超级运算系统GPPL5000V1.0,可通过USB口终身mian费升级

【推荐配置】

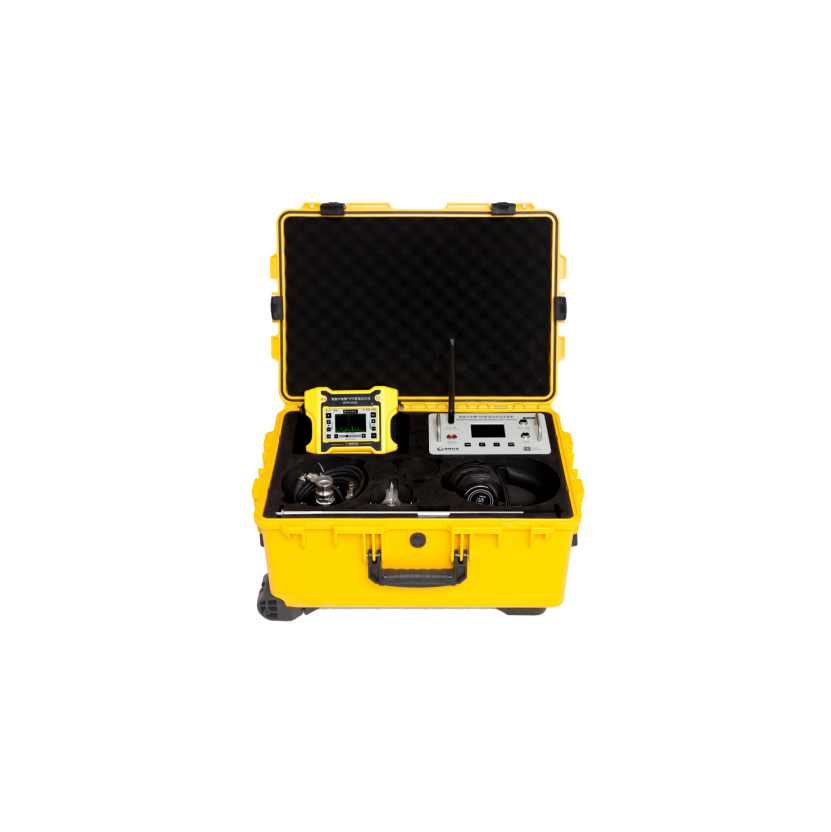

发射机1套:主机1台、音频驱动器2台、Lora天线1根、连接线2根、充电器1个);接收机1套:地面接收主机1台、地面接收传感器1台、三脚架1个、加长探杆1支、加长探杆500mm(1根)、连接线1根、充电器1个、耳机1副、背带1副;转换接头18个:DN10(2个)、DN15(2个)、DN20(2个)、DN25(4个)、DN28(2个)、DN32(2个)、DN40(2个)、DN50(2个);弯头内丝1个;快接口(D型接口)2个;密封垫圈(配套D型接口)3个;快接口(F型接口)2个;活动扳手(0-450mm)1把、(0-300mm)1把;放散管3米;生料带3盘。
