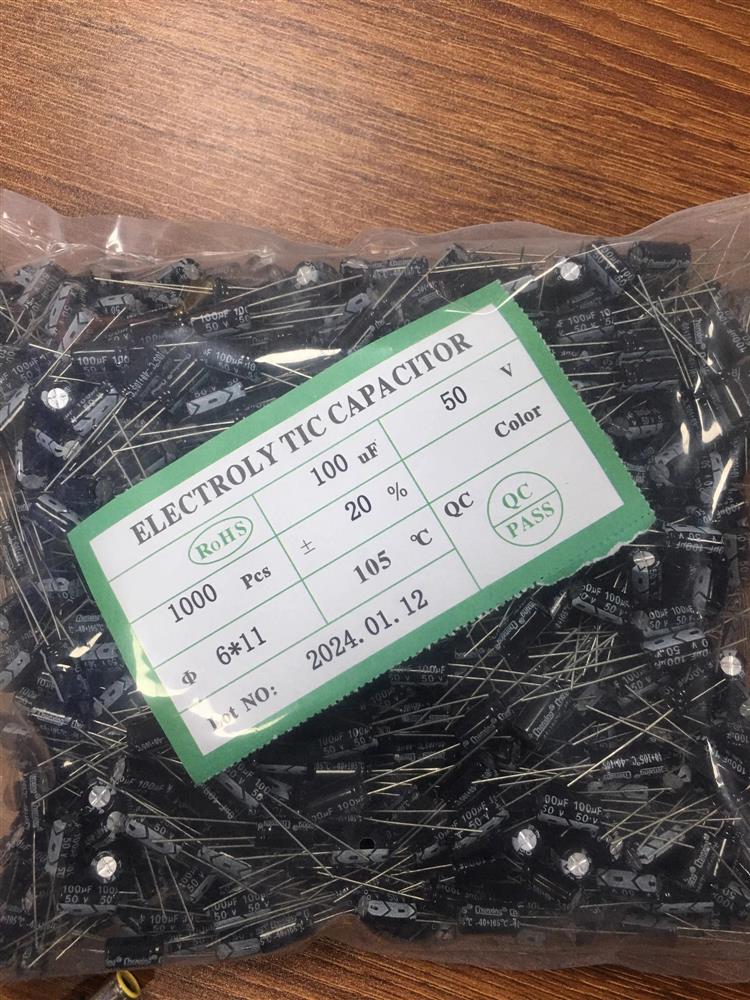

铝电解电容 50V100UF 6*11
国产
无铅环保型
直插式
散装
普通/民用电子信息产品
径向引线型
圆柱体型
企业名:深圳市宝安区新安永兴电子经营部
类型:贸易/代理/分销
电话:
手机:15813819665
联系人:吕熔坚
微信:
邮箱:YXL8448@126.COM
地址:广东深圳中国广东深圳市宝安区新安街道24区三坊五巷12号801
∟ 贴片/片式/SMD二极管(2)∟ 桥堆/整流桥/桥式整流器(3)∟ 肖特基二极管(3)
铝电解电容是一种广泛应用的电子元件,以下从结构、特性、参数、分类和应用领域五个方面进行详细说明。

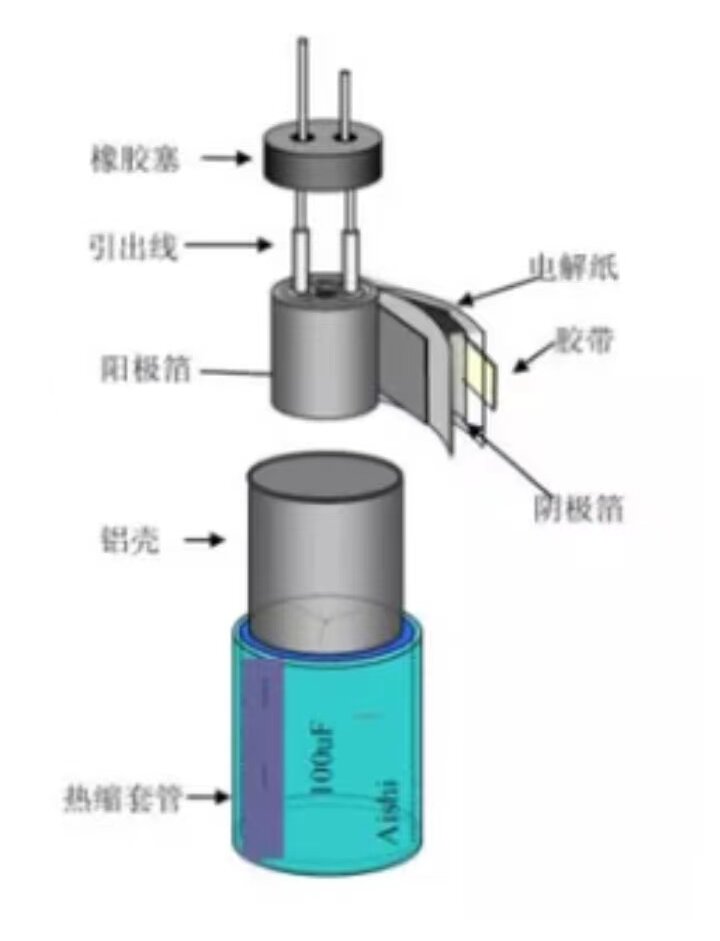

结构
- 阳极:由蚀刻处理的铝箔制成,表面形成氧化膜(Al?O?)作为电介质。
- 阴极:由电解液和阴极箔组成,电解液连接阳极铝箔表面的电介质层,阴极箔则连接电解液和内部电路。
- 其他组成:包括浸有电解液的电解纸、铝壳和橡胶密封。
特性
- 优点:单位体积电容量大,额定容量高(可达几万μF甚至几F),价格低廉。
- 缺点:绝缘电阻低、漏电流大、频率特性差,容量与损耗会随环境和时间变化,高温或低温下性能可能下降,长时间不用易失效。
- 极性:具有极性,使用时需注意正负极。
参数
- 额定电压:电容能长期可靠工作的直流电压,常用值有6.3V、10V、16V、25V等。
- 容量:电容储存电荷的能力,常见范围从1000μF至1F。
- 损耗角正切值(tanδ):反映电容在电场作用下的能量消耗,损耗角越大,损耗越大。
- 等效串联电阻(ESR):影响电容在高频下的性能和发热损耗。
- 纹波电流:电容能耐受的交流电流有效值,与ESR共同影响温升。
- 漏电流:施加电压时的微小电流泄漏,通常随温度和电压升高而增大。
- 温度范围:常见为-55℃至+130℃,高温型可达+125℃或+130℃。
分类
- 按电解质形态:液态铝电解电容和固态铝电解电容。
- 按引出方式:引线式、焊针式、焊片式、螺栓式、贴片式。
- 按应用领域:消费类(用于节能照明、电视机等)、工业类(用于工业电源、变频器等)和特种应用类(用于军事、航空航天等)。
应用领域
- 消费电子:用于电视机、显示器、空调等的电源电路中,提供滤波和储能功能。
- 工业设备:用于工业电源、变频器、数控和伺服系统等,稳定电压和过滤纹波。
- 新能源领域:用于太阳能逆变器和风能发电设备中,平滑电压波动。
- 汽车工业:用于汽车电子系统,如车载充电机和逆变器系统,提供稳定的电力支持。
- 通信产品:用于通信设备的电源电路中,确保信号稳定传输。
