型号：HT97220(new) 类别：耳机功放

概述：

HT97220为差分输入、可直接输出的线路驱动器/耳机放大器。5V供电时，器件为1kΩ负载提供3VRMS输出驱动；3.3V供电时，为600Ω负载提供2VRMS输出驱动。5V供电时，器件为32Ω耳机负载提供125mW驱动。IC具有6dB内部固定增益，也可利用外部电阻设置增益。IC在整个音频频带内提供优异的THD+N。

IC有两个不同开启时间(tON)版本，版本A、C和E的导通时间tON为5.5ms，用于耳机驱动；B和D则具有130ms的tON，用于机顶盒设计（目前仅提供A版本，其他版本需预定）。内部电荷泵对输入电源反相，产生负电源。放大器的输出级由输入正电源和电荷泵输出负电源供电，双极性供电使得输出偏置在零电位，省去了大尺寸、容易引入失真的输出耦合电容。IC上电或断电时没有咔嗒/噼噗声。

HT97220特点：

·5V供电，为32Ω负载提供125mW输出功率

·5V供电，为1kΩ负载提供3VRMS输出驱动

·3.3V供电，为600Ω负载提供2VRMS输出驱动

·全差分输入

·固定增益或外部可调增益，无咔嗒/噼噗声

·2.5V至5.5V较宽的工作范围

·输出无需隔直流电容

·平坦的THD+N，音频频段优于90dB

·18位，SNR可达112dB

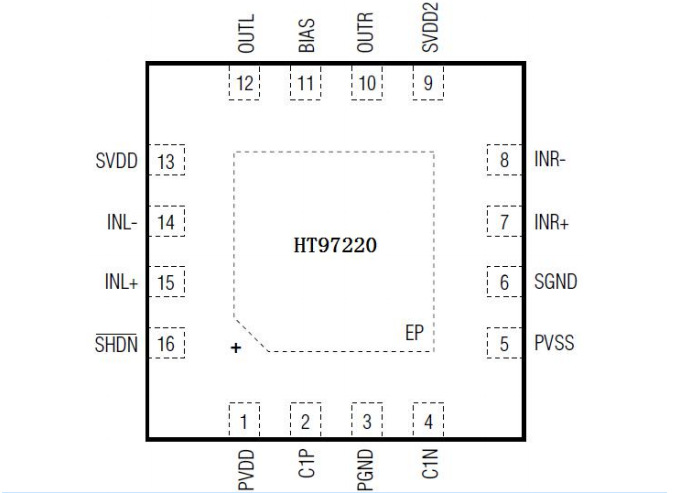

·QFN16 3mm*3mm封装

HT97220应用

·蓝牙耳机                               ·智能手机

·音响，DVD                          ·平板/笔记本电脑

·机顶盒                                  ·便携式游戏机
