——————  HUSB339 产品信息 ——————

一、 概述

    HUSB339是一颗高性能、高集成度的USB Type-C Power Delivery(电力传输)控制器。

    HUSB339集成了PD2.0，PD3.0，PPS，QC2.0/3.0，BC1.2，5V/2.4A等充电协议。HUSB339支持SOP-14L和QFN-16L两种封装形式。

二、特性

支持USB Type-C1.2和USB PD3.0标准

支持多达五档FPDO

    - 5V、9V、12V、15V和20V五档典型电压

    - 5V~23.5V范围内均可自由设置FPDO档位

      上限电流等级5A，支持115W功率输出

支持多达二档APDO

    - 支持5V Prog、9V Prog、12V Prog 和 20V Prog

    - 以20mV步进调节电压，以50mA步进调节电流

    - 恒供率控制(Constant Power)

支持QC2.0/3.0，BC1.2DCP等充电协议

    Apple 5V/2.4A模式

    BC1.2DCP充电协议

    QC2.0 5V，9V和12V离散调压

    QC3.0 3.6V~12V的200mV步进连续调压

集成恒压补偿环路(CV loop) 和恒流补偿环路(CC loop)网路

    已经包含次级测补偿电路

VBUS和VIN引脚快速放电

宽工作电压范围：3.3V~25V

支持线路阻抗补偿

支持智能降功率功能

集成VCONN电源和USB电子标签检测功能

支持OPT,VINOVP,VINUVP,VINUVLO和OCP等保护功能

CC1和CC2支持28V高压，避免与VBUS引脚短路风险

支持SOP-14L和QFN-16L两种封装形式

+/-5KV ESD HBM

三、应用范围

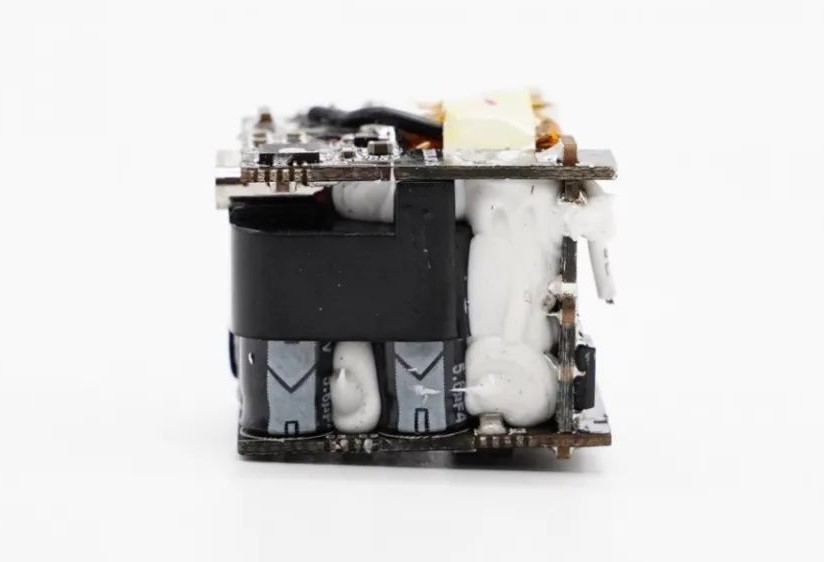

电源适配器

车载充电器

USB PD 转换器

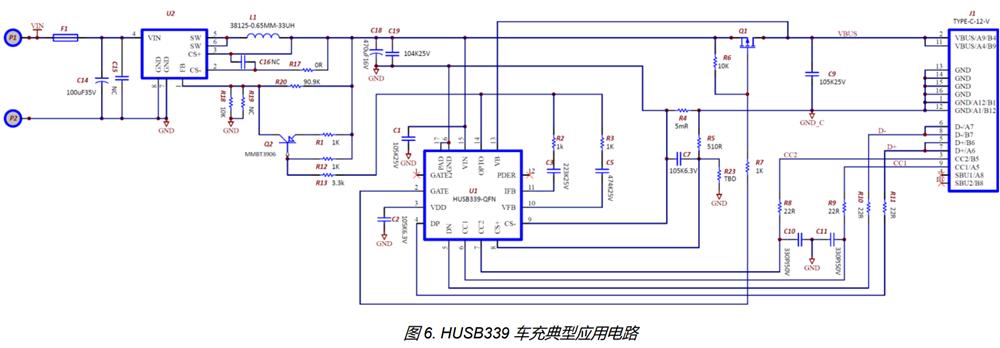

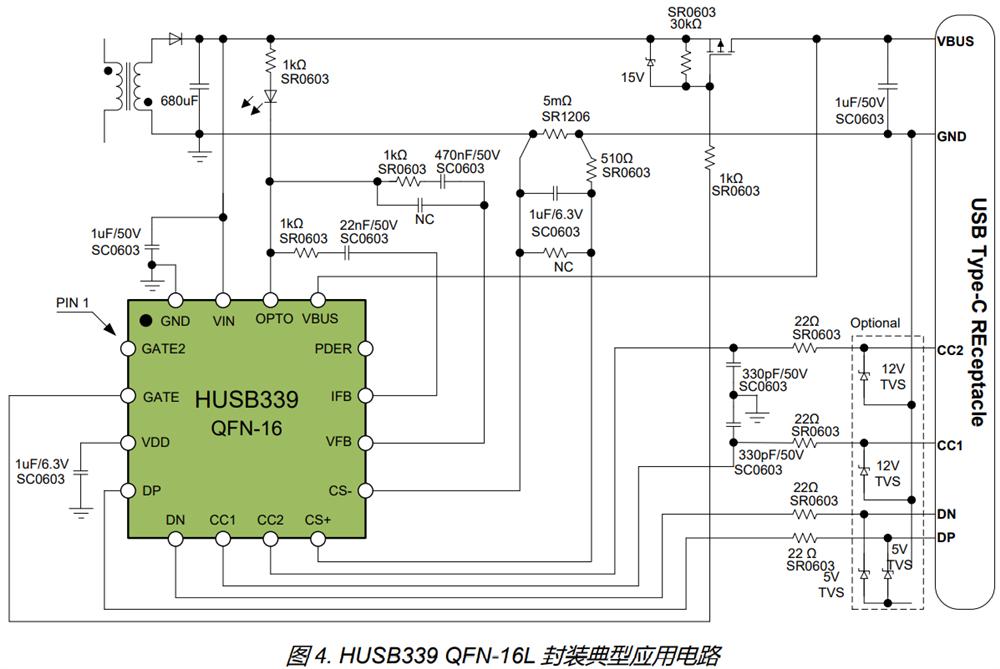

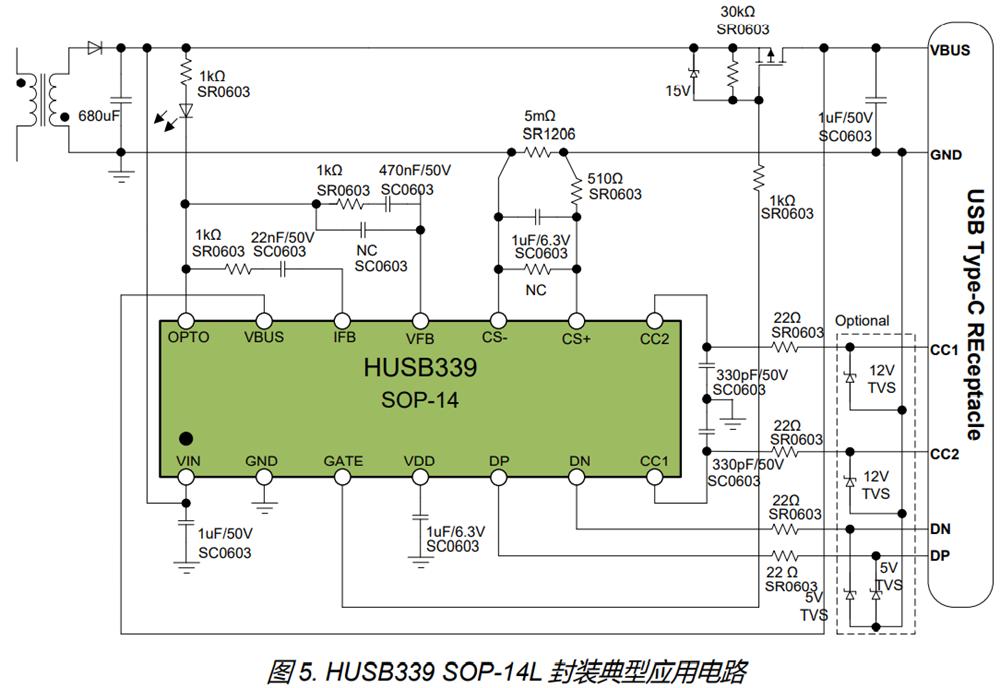

四、 典型应用电路/框图

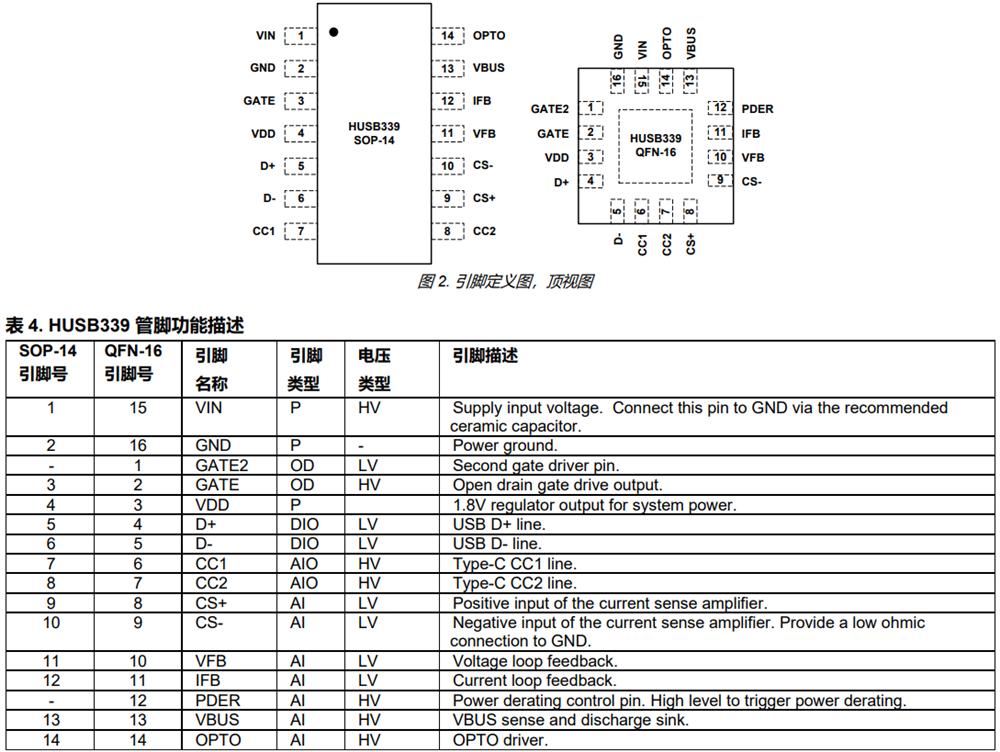

五、引脚定义

六、 电路工作原理

恒压补偿电路(CV loop): 整个恒压补偿电路由功率级输出电压采样电路、CV 环路的差分运放电路和 OPTO 引脚控制电路组成。恒压补偿电 路的输入端 VFB 通过内部连接一个 90kΩ 和 10kΩ 的分压网络，按照 10:1 比例采样 VIN 引脚的电压。恒压补偿电路的 补偿由 OPTO 引脚和 VFB 引脚之间的补偿电路实现。



恒流补偿电路(CC loop): USB PD3.0 PPS 协议明确定义了电流限制（Current Limit）功能。在 HUSB339 中，电流限制通过恒流补偿电路 实现。除此之外，FPDO 也可以支持恒流补偿电路。CC 环路的输入端通过一个 5mΩ 的电流采样电阻实现，并经过一 个 RC 滤波电路连接到 CS+和 CS-差分输入端，具体电路参考恒流补偿电路的设计（CC loop）章节。

电压切换斜率: 在电压切换期间，为了保证电压切换的平滑性，减少电压调节过冲，HUSB339 设定了固定的电压切换斜率。

阻抗补偿功能(IR 补偿)：具有阻抗补偿功能（即线补功能），可以按照输出电流的比例把功率级输出电压作一定的抬升。如果该 功能被使能，功率级输出电压按照 0mV/A，50mV/A，100mV/A 或者 150mV/A 的补偿系数提升。例如，选择 100mV/A 补偿系数的适配器，假设其空载输出电压为 5.0V，在其输出电流为 3A 时实际的输出时电压为 5.0V+3A*100mV/A=5.3V。

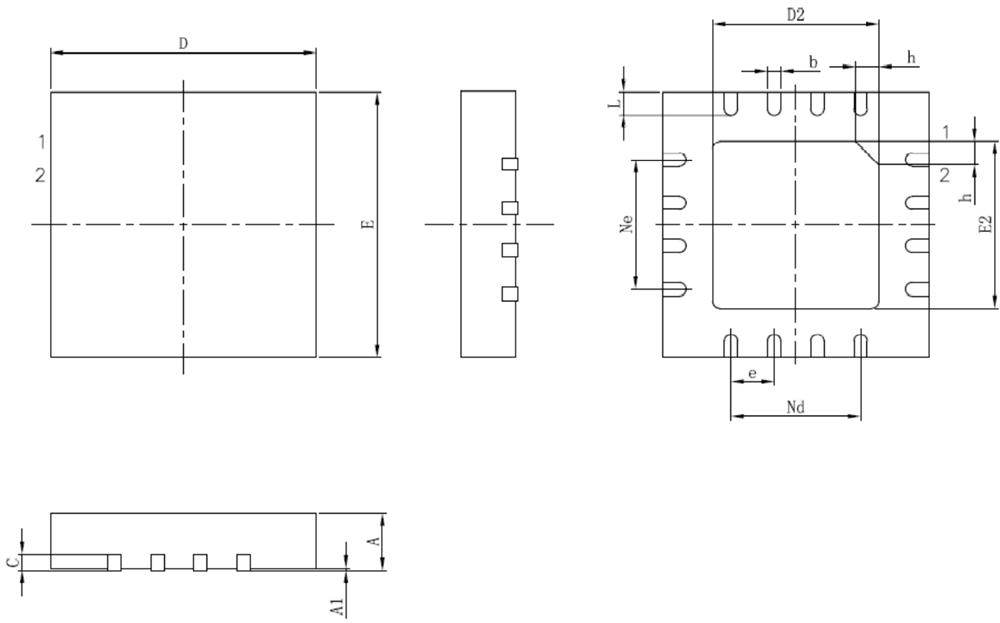

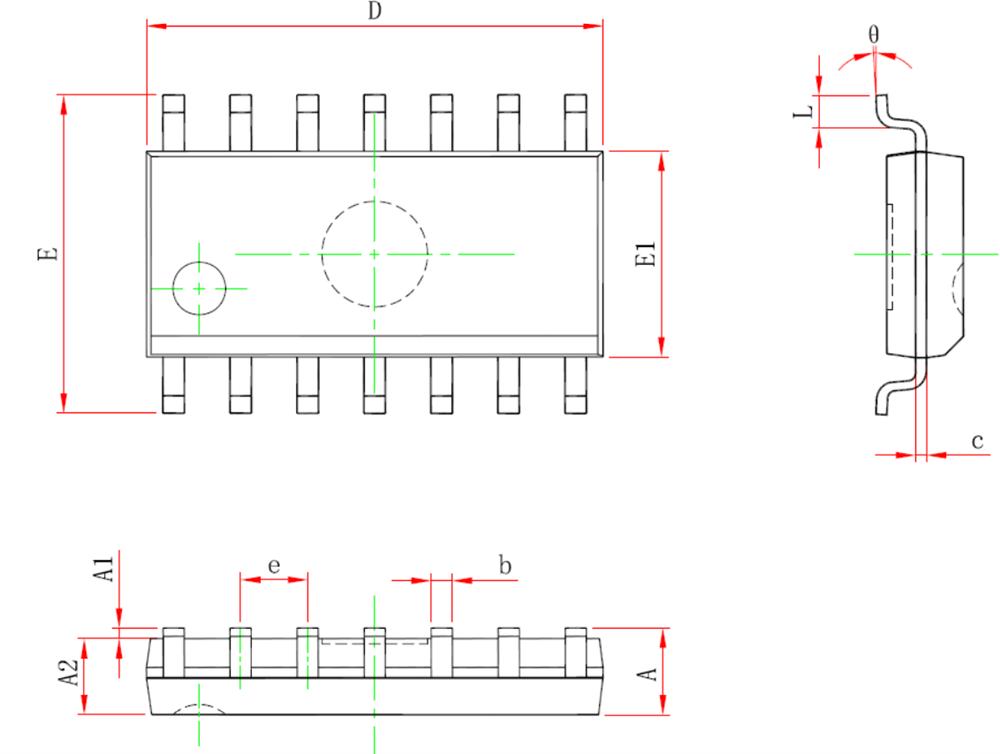

七、QFN-16/SOP-14封装尺寸图
