——————丨XPD718产品信息丨——————

一、概述

    XPD是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0以及PPS、QC3.0/2.0 CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2DCP以及苹果设备2.4A充电规范的多协议端口控制器，为AC-DC适配器、车载充电器等设备提供高性价比的USB Type-C端口充电解决方法。

    XPD718内置Type-C协议可以支持Type-C设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD718集成的PD协议支持双向标记编码(BMC)，集成硬件的物理层协议和协议引擎，无需软件参与编解码。支持36W输出功率，广播PDO电压可以配置为5V/9V/12V，可以灵活配置5V Prog、9V Prog两档APDO电压范围。通过一路可以Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过度。内建多种保护机制确保设备安全；包括动态过压/欠压/过流保护(可根据需求进行调整)。

二、特性

1. 支持USB Type-C协议

    - 支持USB Power Delivery 2.0和3.0以及PPS协议

    - Quick Charge 3.0/2.0协议

    - 支持华为FCP/SCP协议

    - 支持三星AFC协议

    - 支持USB BC1.2DCP

2. 集成恒压(CV)控制环路

3. 集成VBUS通路低阻抗功率开关管

4. 内置VPWR和VBUS双放电通路

5. 支持线损补偿功能

6. 安全性

    - 过压/欠压保护

    - 过流保护

    - 过温保护

7. CC1/CC2/DP/DM过压保护

8. 采用ESOP8封装

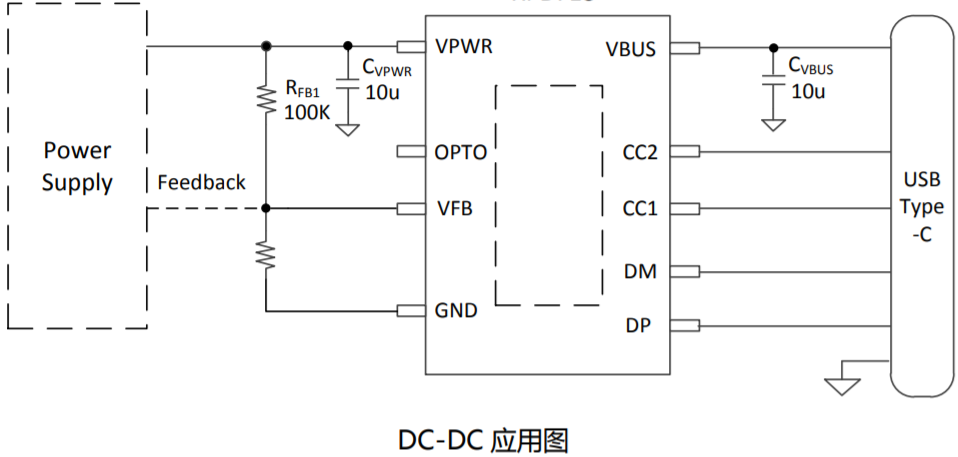

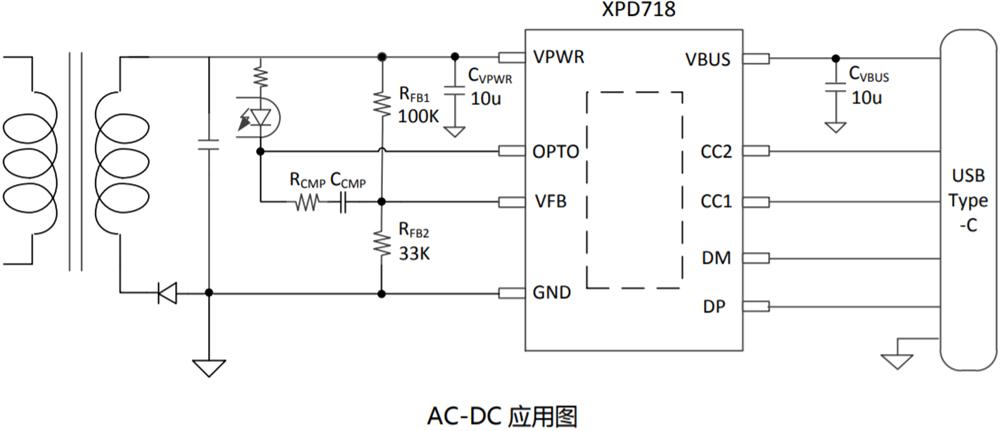

三、典型应用电路设计图

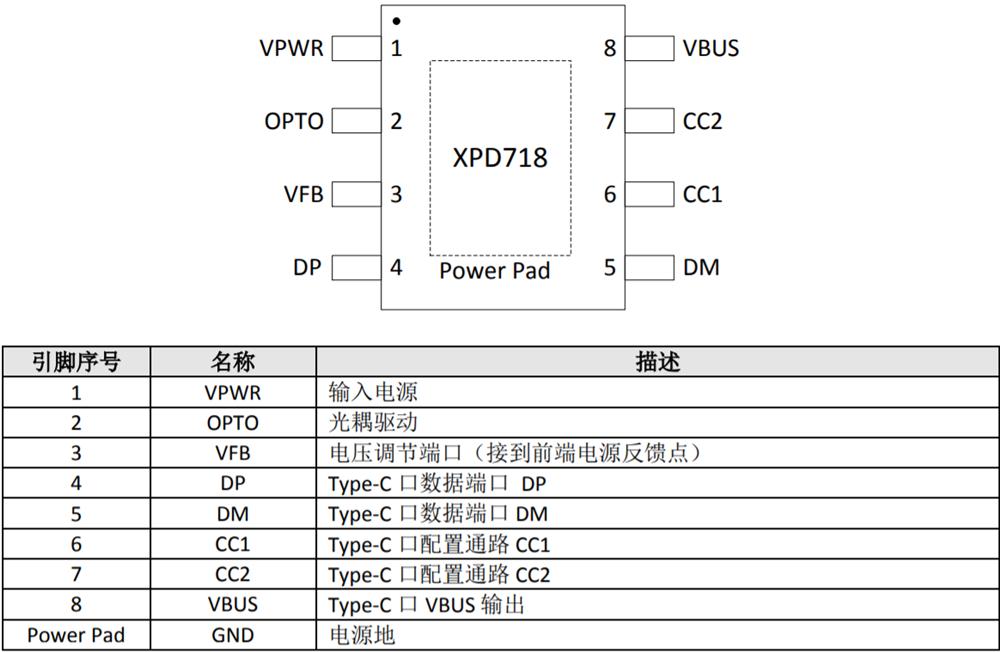

XPD718 引脚定义
