商品信息 更新时间：2015-04-30

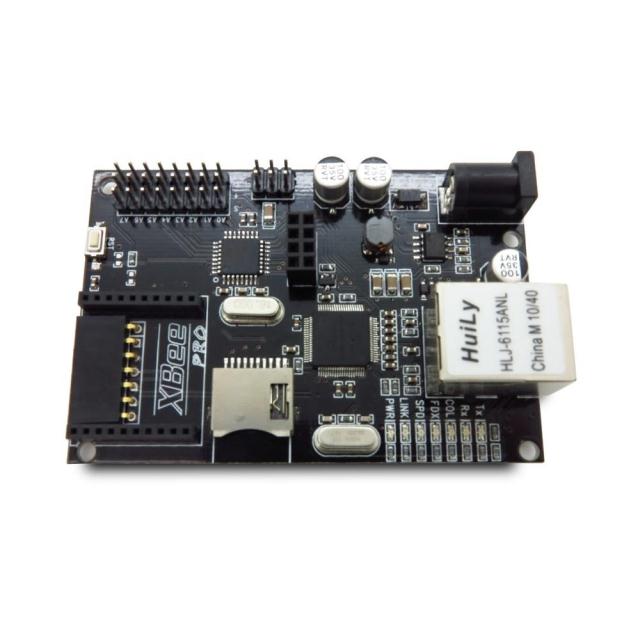

IBoard是一款Arduino主控+W5100以太网芯片组成的开发板，板上还带了大量的电子积木接口，可以方便的外接ITEAD提供的各类电子积木模块。板上带了XBee接口，可以方便的进行无线功能拓展。

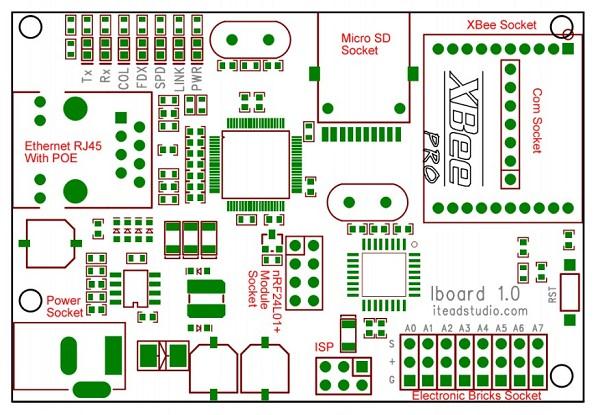

引脚图：

A0~A5还可以当数字口用，也可以当软串口用。A4和A5为IIC总线，A4是SCL，A5是SDA。

产品原理图和手册下载：https://pan.baidu.com/s/1jGsqaIa（复制到浏览器）

智能家居越来越火了，看着一波又一波的高大上的产品汹涌袭来，但是作为创客来说，DIY才是硬道理！特此我们推出了这一系列的智能家居教程，让创客朋友们亲手体验改造的乐趣。在此非常感谢@智能创客提供的平台，让技术宅拯救世界吧！
我们会教你如何DIY《智能家居网关》，它就像一个主机，负责将家居联入互联网，接收和发送命令。有了它，我们可以随时查看家里的温度湿度，下班提前热水，智能调节空调，监控家里的情况。只要花点心思就可以让家里像科幻电影里一样酷！

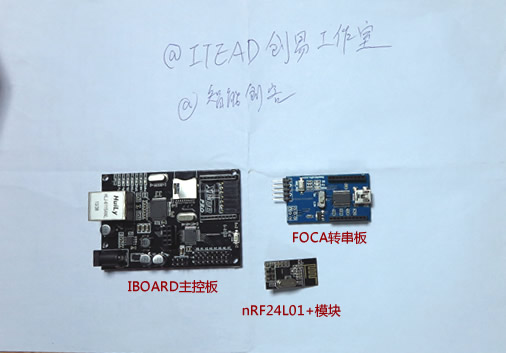

下面是我们这次需要使用到的主要配件：

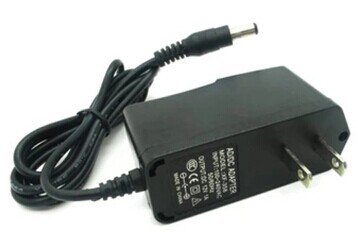

其他配件有： Mini USB线 X1、9V~12V/1A电源适配器X1、已联网网线 X 1

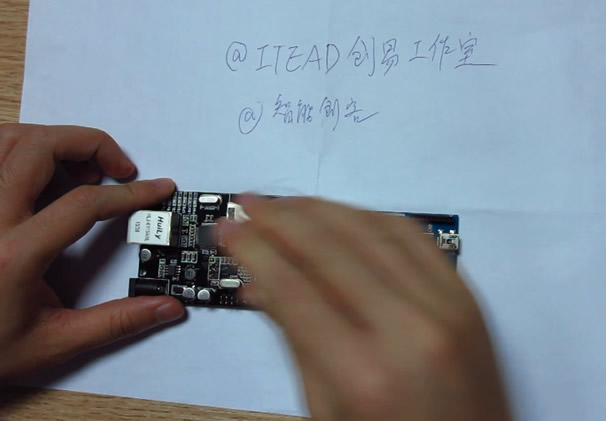

第一步：将nRF24L01+模块插入IBOARD主控板的专用接口

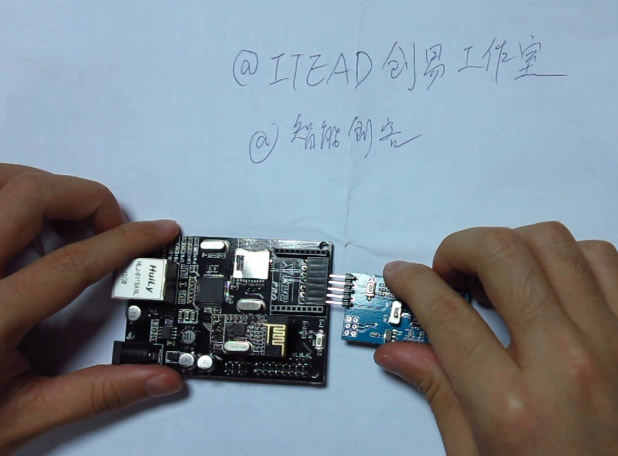

第二步：将FOCA转串板插入IBOARD的烧写口，开关拨到3.3v的一边。

PS: 这个FOCA转串板本身自带reset脚，烧写固件无需手动操作。还可以做为xbee的串口通信底座。

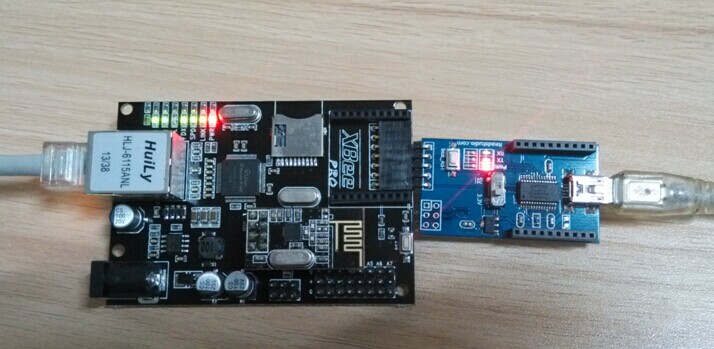

第三步：接入网线和mini USB线连接电脑

第四步：为硬件安装驱动

a、右键点击“我的电脑”或者“计算机”，打开“管理”

b、进入“设备管理器”，在端口com下会出现“USB Serial Port”

c、右击“USB Serial Port”，选择“更新驱动程序软件”

d、点击“浏览计算机查找驱动程序软件”

e、选择你的arduino IDE所在的目录下的drivers，例如我的路径是：D:\arduino-1.0.4\drivers

f、点击确定或下一步，完成驱动安装

第五步：为IBOARD烧写固件（可随意修改源代码来实现你要的功能）

库文件和demo下载地址：https://pan.baidu.com/s/1jGj09nS（复制到浏览器下载）

1、把下载的库解压到你的arduino IDE目录下的libraries文件夹里面

2、打开arduino软件后，选择Tools->Serial Port->COMX

3、COMX就是在电脑设备管理器FOCA的COM数字

4、选择Tools->Board->Arduino Duemilanove w/ATmega328

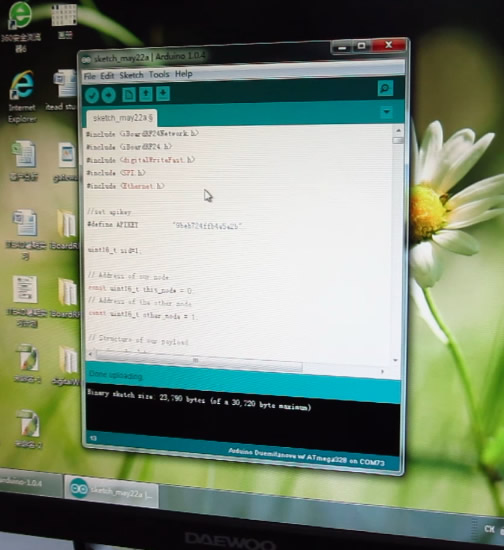

5、把gateway文件（可用记事本打开）里面的源代码拷贝到arduino程序界面中

6、在代码中你会看到APIKEY显示为“xxxxxxxxxx”，这个修改成你的apikey（在http：//m.znck007.com注册账号，进入“网关”可看到）

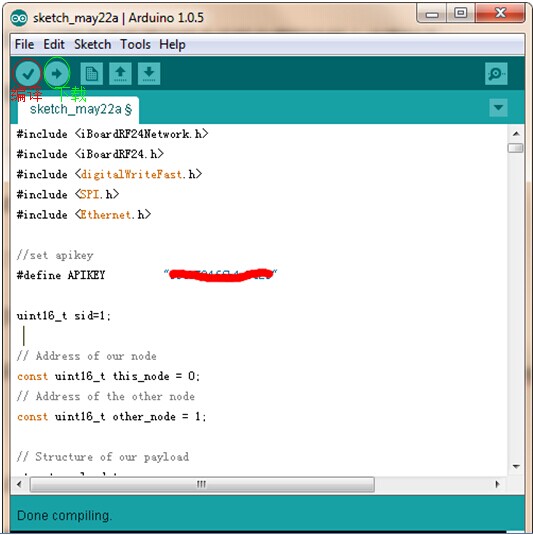

7、点击左边第一个编译按钮，如果程序编译成功就点击第二个下载按钮，就开始下载程序了。

至此，网关的硬件和程序都已经完成了。

然后，联网测试：

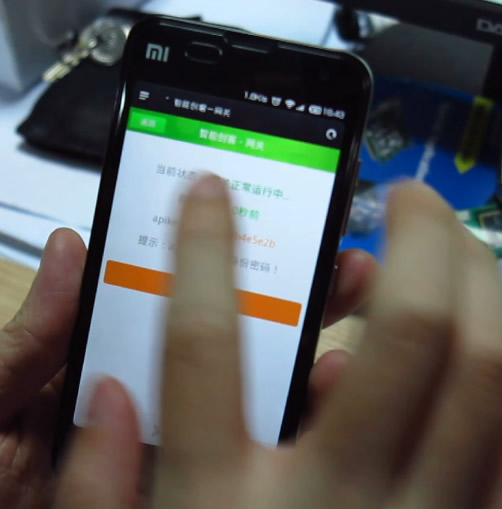

1、用手机或pc网页打开智能创客控制端m.znck007.com，并登陆你的账号

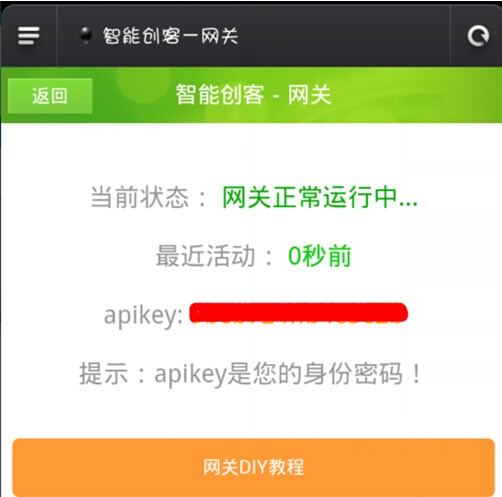

2、点击“家中环境”后再点击“网关状态”，如果当前状态显示网关正在运行中，就连到你的账号了.

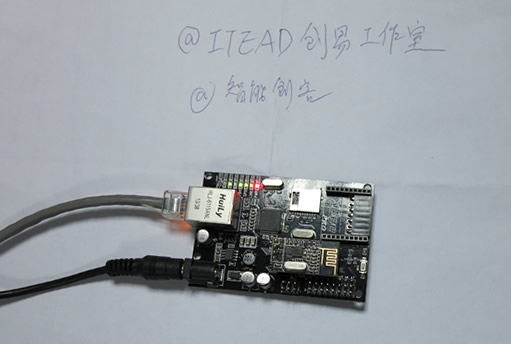

好了，最后可以使用独立的电源适配器给你的网关供电，是不是很像一个路由器呢？

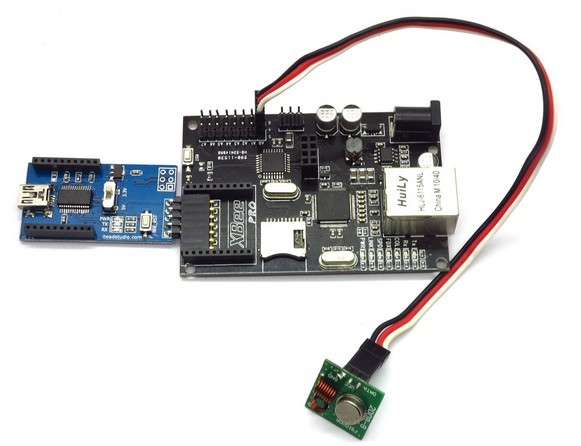

无线模块也可以使用433/315、xbee、zigbee等。
