CN3704
CONSONANCE/如韵
TSSOP16
22+
5A四节锂电池充电管理集成电路
企业名:深圳市百盛新纪元半导体有限公司
类型:
电话: 0755-82570180
手机:18948314942
联系人:郑小姐
微信:
邮箱:Parkson@szparkson.net
地址:广东深圳福田区赛格广场24楼2401B/门市:新亚洲一期1B063房间

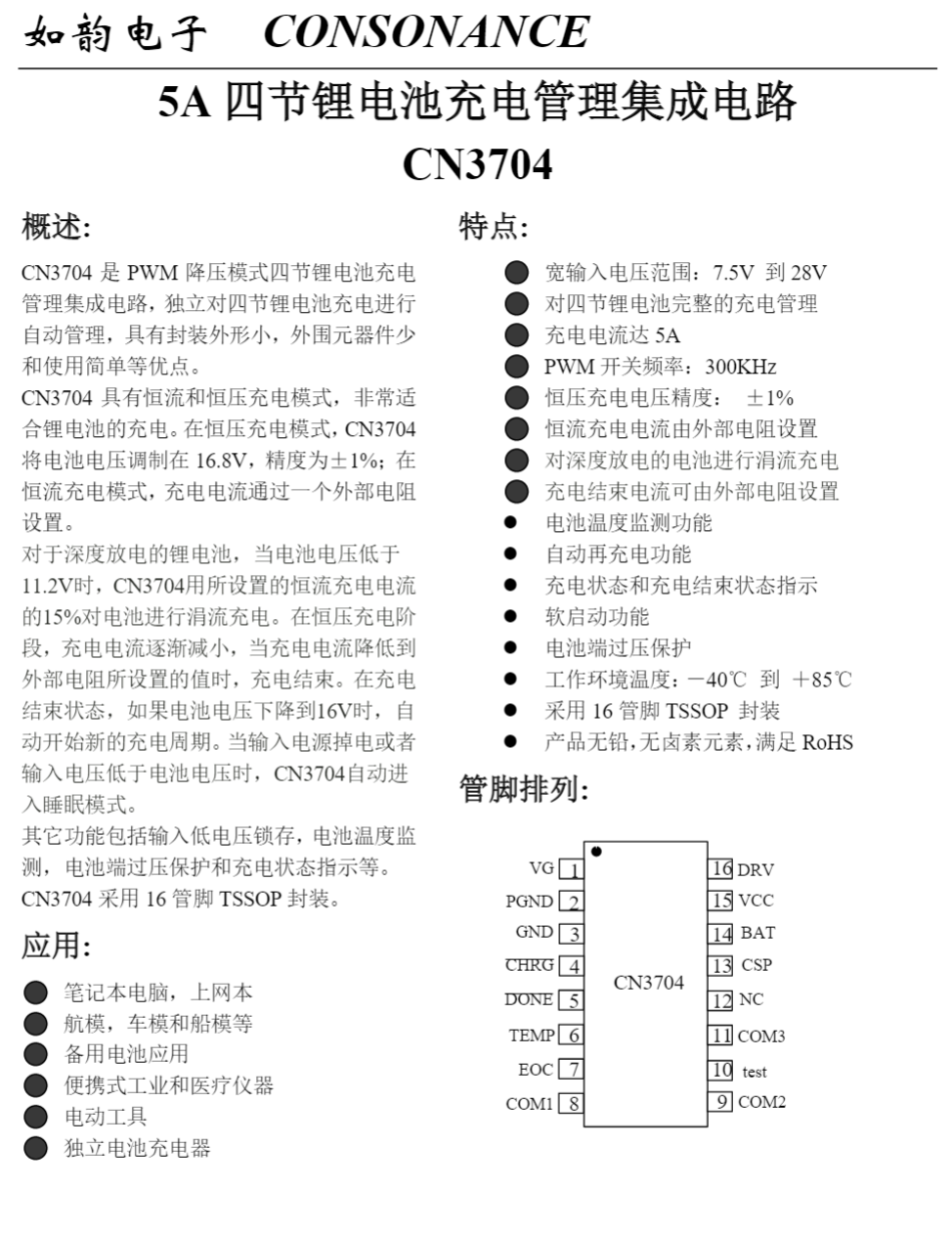

概述:
CN3704 是 PWM 降压模式四节锂电池充电 管理集成电路,独立对四节锂电池充电进行 自动管理,具有封装外形小,外围元器件少 和使用简单等优点。 CN3704 具有恒流和恒压充电模式,非常适 合锂电池的充电。在恒压充电模式,CN3704 将电池电压调制在 16.8V,精度为±1%;在 恒流充电模式,充电电流通过一个外部电阻 设置。 对于深度放电的锂电池,当电池电压低于 11.2V时,CN3704用所设置的恒流充电电流 的15%对电池进行涓流充电。在恒压充电阶 段,充电电流逐渐减小,当充电电流降低到 外部电阻所设置的值时,充电结束。在充电 结束状态,如果电池电压下降到16V时,自 动开始新的充电周期。当输入电源掉电或者 输入电压低于电池电压时,CN3704自动进 入睡眠模式。 其它功能包括输入低电压锁存,电池温度监 测,电池端过压保护和充电状态指示等。 CN3704 采用 16 管脚 TSSOP 封装。
