CN3768
CONSONANCE/如韵
SOP8
22+
4A,12V铅酸电池充电管理集成电路
企业名:深圳市百盛新纪元半导体有限公司
类型:
电话: 0755-82570180
手机:18948314942
联系人:郑小姐
邮箱:Parkson@szparkson.net
地址:广东深圳福田区赛格广场24楼2405A
∟ 其他IC(1)

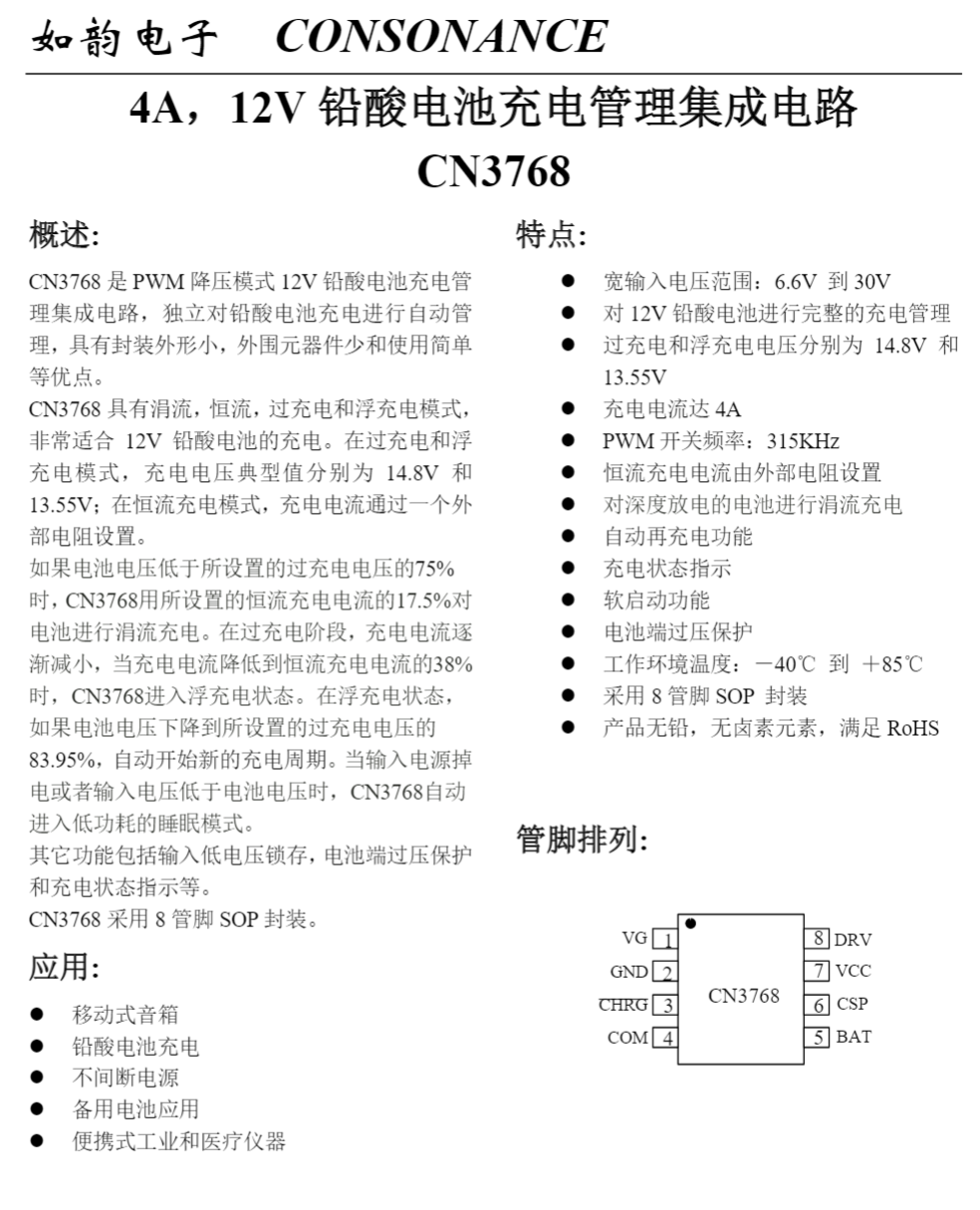

概述:
CN3768是PWM降压模式12V铅酸电池充电管理集成电路,独立对铅酸电池充电进行自动管理,具有封装外形小,外围元器件少和使用简单等优点。
CN3768具有涓流,恒流,过充电和浮充电模式,非常适合12V铅酸电池的充电。在过充电和浮充电模式,充电电压典型值分别为14.8V和13.55V;在恒流充电模式,充电电流通过一个外部电阻设置。
如果电池电压低于所设置的过充电电压的75%时,CN3768用所设置的恒流充电电流的17.5%对电池进行涓流充电。在过充电阶段,充电电流逐渐减小,当充电电流降低到恒流充电电流的38%时,CN3768进入浮充电状态。在浮充电状态,如果电池电压下降到所设置的过充电电压的83.95%,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,CN3768自动进入低功耗的睡眠模式。
其它功能包括输入低电压锁存,电池端过压保护和充电状态指示等。
CN3768采用8管脚SOP封装。
