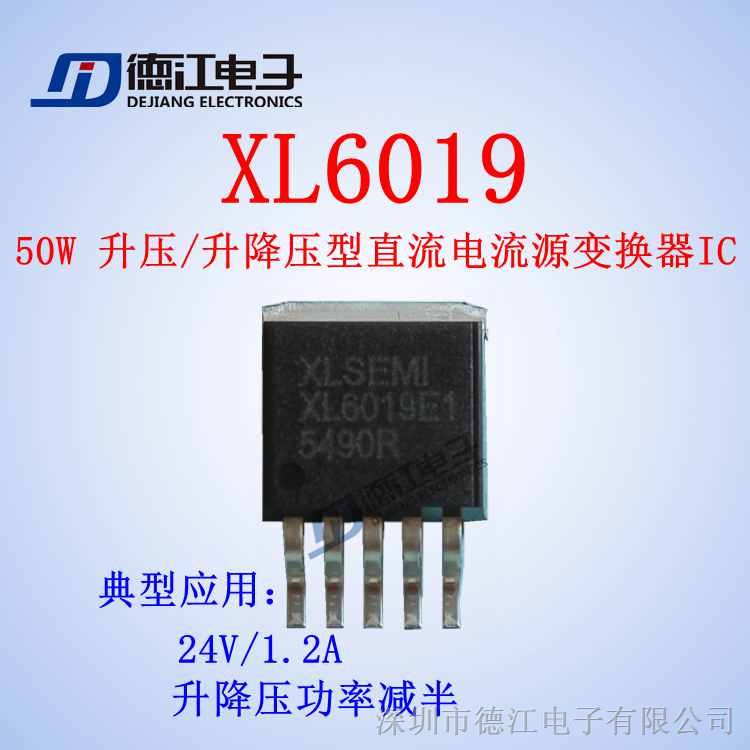

XL6019是德江电子推出的50W 220KHz 60V 5A开关电流升压/升降压型电源管理芯片，本公司专业代理芯龙DC-DC电源管理全系列产品，是授权代理商，XL6019是我司常备库存，长期现货供应的产品，并可提供技术支持，欢迎来电垂询。

产品描述：

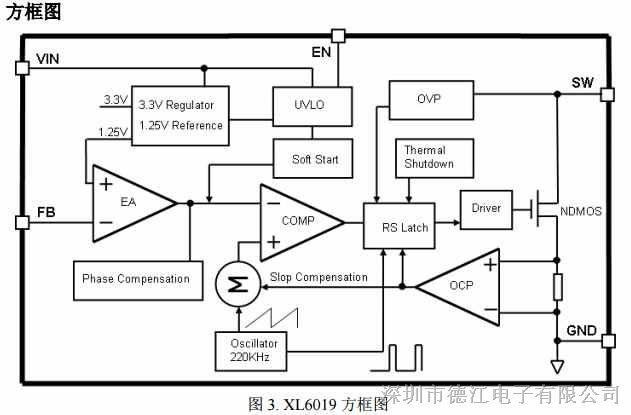

XL6019是一款专为升压、升降压设计的单片集成电路，可工作在DC5V到40V输入电太范围，它内置固定频率振荡器（220KHz）、基准稳压器（1.25V）和频率补偿电路。简化了电路设计。并可提供最高5A输出电流能力，具有低纹波，内置功率MOS，用于升压全集成方案，系统结构简单，系统成本低，设计方便灵活，可靠性高，可以过到很高的效率。

XL6019采用PWM控制环路，可以调节占空比从0至90%之间线性变化，并内置输出过电流保护功能与EN脚逻辑电平关断功能。由于大功率开关管内置，功率管的电压，电流，温度都受控。同时，芯片内置软启动电路、环路频率补偿电容、内部固定频率、全内置过压保护、过流保护、过热保护等电路，芯片的可靠性，安全性大太提高。同时，输出电流能力不够的时候，可以多并联来实现扩流。

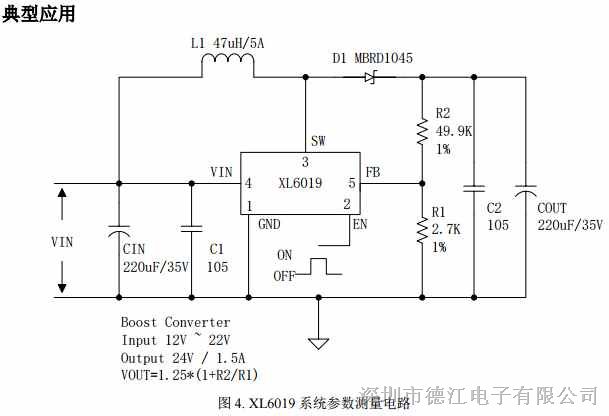

工作温度范围：-40℃～ +125℃。输出电压：ADJ（1.25V）可调。改变R2和R1的比例关系，来调节输出电压。例如：R2=18K  R1=1K VOUT=1.25*(1+R2/R1)得出输出电压为23.75V。XL6019是专为便携式笔记本车载适配器做优化的升压、升降压变换，直接把桥车电瓶的12V电压变换到12-19V的笔记本直流供电标准上，效率最高达92%以上。德江电子无铅产品，指定与“E1”后缀面值数，均符合ROHS标准。

    产品特点：

1、5V至40V宽输入电压范围。

2、1.25V输出电压采样电压。

3、SM内置过压保护功能。

4、固定220KHz开关频率。。

5、最大5A开关电流。

6、94%以上转换效率。

7、EN脚TTL关断功能。

8、出色的线性与负载调整率。

9、内置功率MOS。

10、内置频率补偿功能。

11、内置软启动功能。

12、内置热关断保护功能。

13、内置电流限制功能。

14、内置输出短路保护功能。

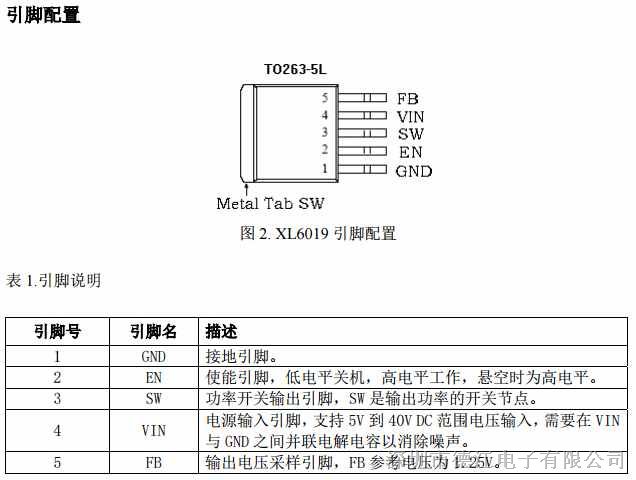

15、封装形式：TO263-5L

16、产品型号：XL6019E1 ，包装类型：800PCS/盘。

     产品应用：

1、广泛应用于升压、升降压转换。

2、用于手持式设备供电。

3、用于EPC/笔记本车载适配器，笔记本车充。

4、用于商用、家用照明。比如路灯照明、景观照明、电瓶车照明等LED照明环境。

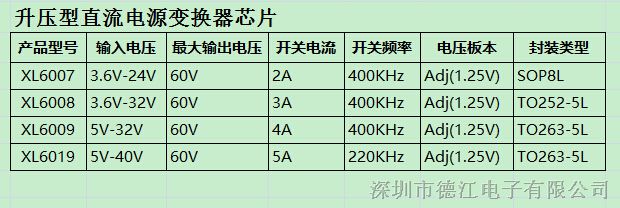

相关同类升压型直流电源变换器IC有：

XL6007 XL6008 XL6009 XL6019。



深圳市德江电子有限公司专注于电源IC，电源管理IC，车充IC，路由器电源IC，移动电源IC，笔记本电源IC，电动车电源IC，升压LED恒流驱动电源IC，降压LED恒流驱动电源IC，升降压LED恒流驱动电源IC等方面芯片的技术应用与开发，欢迎新老客户来电来人洽谈合作，德江技术与你携手走向共赢！



附芯龙全系列产品线：

降压型系列：XL1507，XL1509，XL2596，XL2576，XL1410，XL1583，XL1513，XL1530，XL4003，XL4005，XL4013，XL4015，XL4016，XL7005A，XL7015，XL7016， XL3001， XL3003，XL3005，XL8002，XL8004，XL8005，XL4001，XL4101， XL4201， XL4301，XL4501，XL2009，XL2001，XL2010，XL2011，XL2012，XL2013。

升压型系列：XL6007，XL6008，XL6009，XL6019，XL6001，XL6003，XL6013，XL6005，XL6006。

升降压型系列：XL6008，XL6009, XL6019，XL6005，XL6006。
