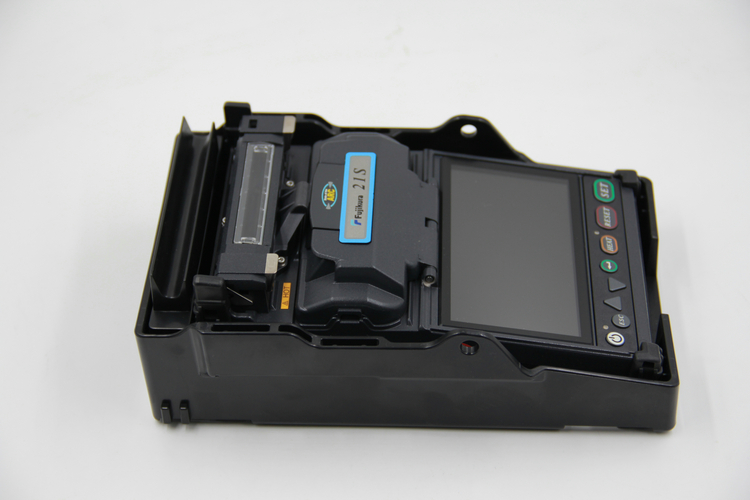

FSM-21S FSM-22S光纤熔接机
日本藤仓(Fujikura)
企业名：上海艾斯达电子
类型：经销商
电话： 021-51035787
手机：13764678882
联系人：钱先生，张小姐,韩小姐
QQ：
邮箱：isd99@163.com
地址：上海上海市上海北京东路668号赛格电子市场G537室
藤仓推出的22S掌上型单芯光纤熔接机是一款既可用于FTTH工程，也可用于光纤干线工程接续的高性价比熔接机。其采用了4马达式对芯设计，在纷繁复杂的施工现场能够更好地适应周围的环境，大大提高了接续成功率和质量，同时也降低了您的成本投入。另外，具有小巧便携外形的22S，也是现场装维人员轻松减负的好帮手。

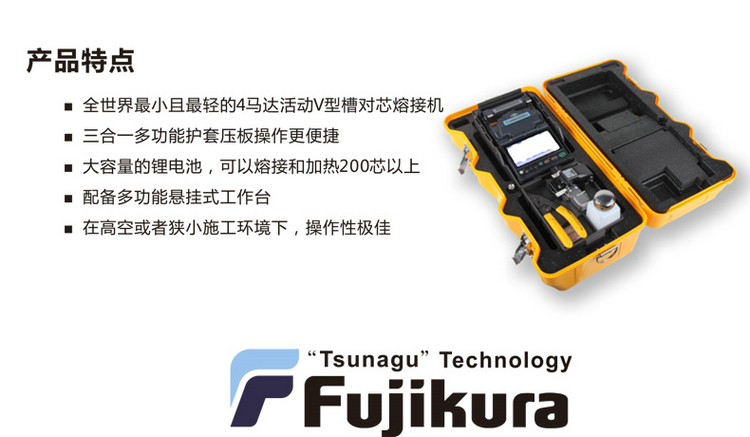

特点
● 世界上且轻的4马达活动V型槽对芯熔接机
● 掌上型设计，带电池仅1140克
● 熔接时间7秒（标准SM光纤）
● 高精度高强度设计，防冲击、耐降雨、耐粉尘
● 三合一多功能护套压板，操作更便捷
● 5mm的短切割长度熔接
● 大容量锂电池供电，一块电池能够熔接加热200芯以上

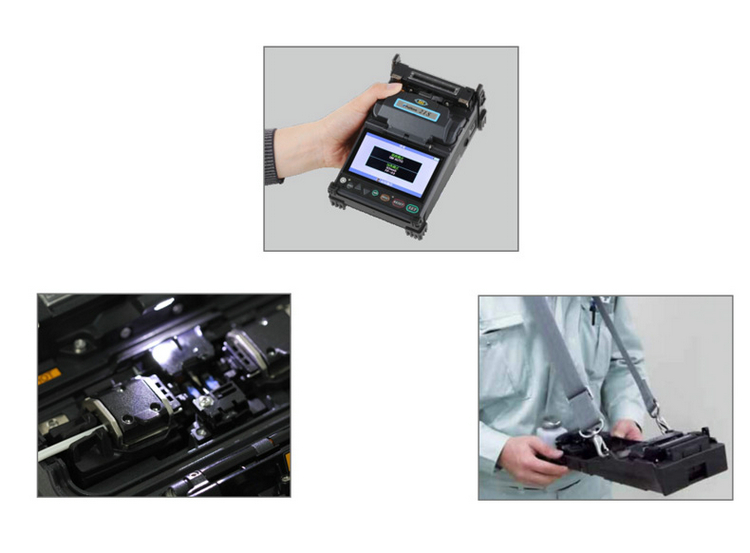

● 配备多功能悬挂式工作台
● 随时随地，只要打开附带的便携箱即可立即进行熔接作业

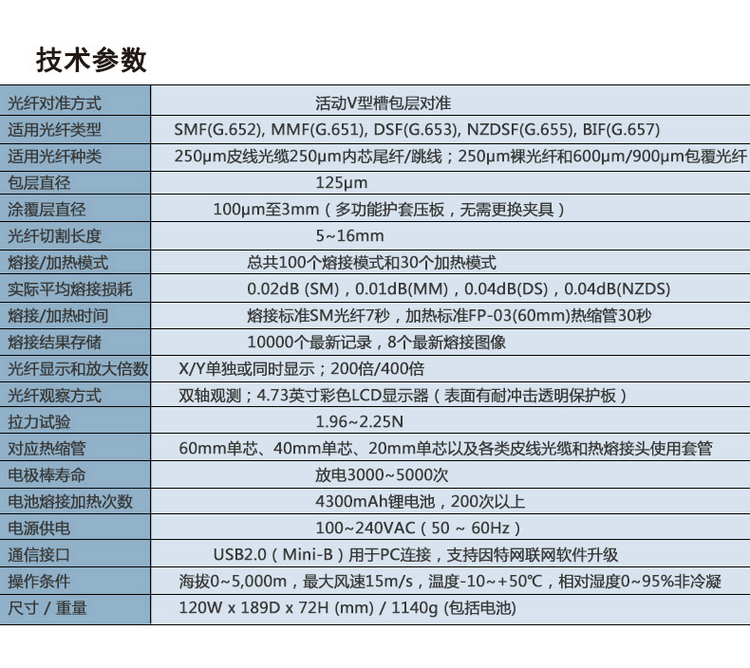

技术参数
|
光纤对准方式 |
活动V型槽包层对准 |
|
适用光纤类型 |
SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657) |
|
适用光纤种类 |
250μm内芯皮线光缆；250μm内芯尾纤/跳线；250μm裸光纤和600μm/900μm包覆光纤 |
|
包层直径 |
125μm |
|
涂覆层直径 |
100μm至3mm（多功能护套压板，无需更换夹具） |
|
光纤切割长度 |
5~16mm |
|
熔接/加热模式 |
总共100个熔接模式和30个加热模式 |
|
实际平均熔接损耗 |
0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS) |
|
熔接时间 |
SM FAST模式：7秒，SM AUTO模式：10秒 |
|
加热时间 |
250μm涂覆直径，Slim60mm/40mm套管：19秒 250μm涂覆直径，FP-03套管：24秒；900μm涂覆直径，FP-03套管：25秒 |
|
熔接结果存储 |
10000个熔接记录，8个熔接图像 |
|
光纤显示和放大倍数 |
X/Y单独或同时显示；400倍/200倍 |
|
光纤观察方式 |
双轴观测；4.73英寸彩色LCD显示器（表面有耐冲击透明保护板） |
|
拉力试验 |
1.96~2.25N |
|
对应热缩管 |
60mm单芯、40mm单芯、20mm单芯以及各类皮线光缆和热熔接头使用套管 |
|
电极棒寿命 |
放电3000~5000次 |
|
电池熔接加热次数 |
4300mAh锂电池，200次以上 |
|
通信接口 |
USB2.0（Mini-B）用于PC连接，支持因特网联网软件升级 |
|
操作条件 |
海拔0~5,000m，风速15m/s，温度-10~+50℃，相对湿度0~95%非冷凝 |
|
尺寸/重量 |
120W x 189D x 72H (mm) / 1140g (包括电池) |
|
三防性能 |
防震：76cm高度底部向下坠落； 防雨：降水量在10mm/hr的情况下10分钟； 防尘：暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） |
配置清单
|
主机及附件 |
||
|
说明 |
型号 |
数量 |
|
熔接机主机（内装电池） |
FSM22S/FSM21S |
1台 |
|
三合一护套压板 |
CLAMP-S21B |
1套 |
|
交流适配器 |
ADC-19 |
1个 |
|
交流电源线 |
ACC-08 |
1根 |
|
高精度光纤切割刀 |
CT-06C |
1把 |
|
备用电极棒 |
ELCT2-12 |
1对 |
|
热熔连接器加热压板 |
CLAMP-12B |
1个 |
|
十字螺丝刀 |
SD-01 |
1把 |
|
酒精泵 |
AP-01 |
1个 |
|
快速操作指南 |
Q-22S |
1份 |
|
光盘 |
M-22 |
1张 |
|
携带箱（含工作台） |
CC-32 |
1个 |
米勒钳 cfs-2 1把、
