产品型号：STY-380D150E(TB-3)

   产品品牌：杭州西子KEJIKEYI

   控制信号CON：0-5V，E型

   电流等级：150A

   负载电压：380V

   产品颜色：黑色

全隔离三相交流调压模块(以下简称三相调压模块)内部集三相电相位检测、移相电路、触发电路和三组反并联单向可控硅于一体，在我公司提供的三相同步变压器模块（型号为TB-3）的支持下（同步变压器还兼作提供三相调压模块内部工作电源用），不需外部任何电路和工作电源，便可以用0-5VDC信号自动控制或外接电位器手动控制，达到改变可控硅导通角即可实现三相负载电压从几十V到电网全电压的无级可调。

三相调压模块的型号为STY—380Dccc，其中STY表示三相调压模块，380表示使用在380VAC三相电网上，D后面的方框表示电流等级（一组反并联单向可控硅的电流等级）。型号末位为输入控制信号类型，E表示0-5V；F表示0-10V；G表示4-20mA；H表示1-5V。

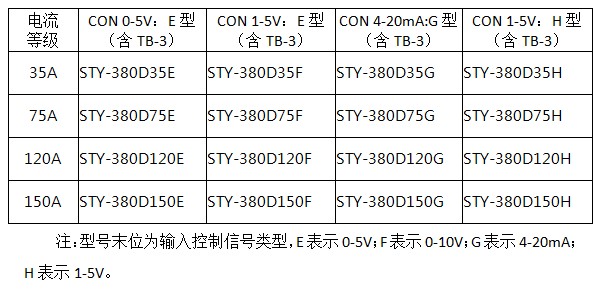

以下是该品牌产品的选型表，可以按照以下选型表自行选出型号，型号不同则功能不同、价格也不同.

① 阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。

②负载为交流电动机时，选取SSR的电流等级须大于等于6-7倍的电动机额定电流。

③交流电磁铁、中间继电器线保、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流。

④电力补偿电容器类负载时，选取SSR的电流等级须大于5倍的负载额定电流。

⑤变压器时要求大于等于5倍变压器初级额定电流，特种感性、容性负载则应根据实际经验还须放大SSR的电流余量。

三相交流调压模块可以选配如下散热器：E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330。

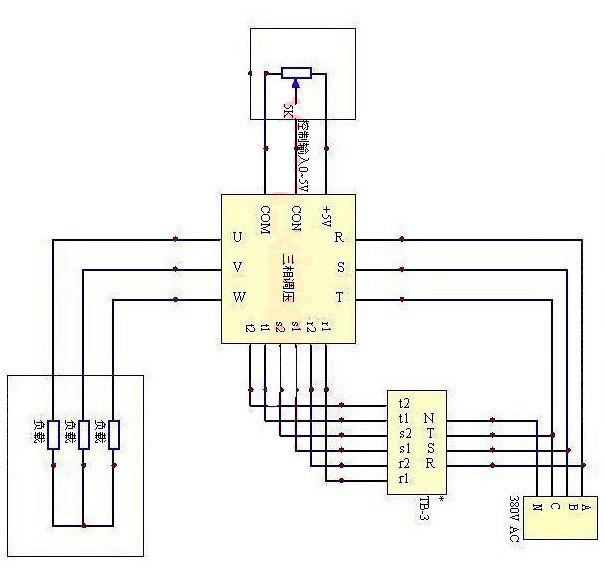

三相调压模块上R、S、T和同步变压器模块上R、S、T接电网L1、L2、L3，同步变压器N接地线。

U、V、W 接三相负载（Y、△接法均可）。

三相调压模块上r1、r2、s1、s2、t1、t2和同步变压器模块上r1、r2、s1、s2、t1、t2用排线连接(插上排线插口即可)，+5V端为内部产生，只供电位器手动控制用， CON为控制端， COM为模块内部地。

其中R、S、T、N、U、V、W的强电部分与r1、r2、s1、s2、t1、t2、+5V、CON、COM 的弱电部分为全隔离。

1、三相调压模块和三相同步变压器模块TB-3组成的电路可应用于380V（260V-420V）、50Hz的电网上，如用户使用在低电压上时，可向我公司定制。

2、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，交流负载上的电压从0伏到值可调（对阻性负载而言）。其中CON在0-0 .75V左右时为全关闭区域，可靠关断模块的输出；CON在0.75V-4.75V左右为可调区域，即随着控制电压的增大，导通角α从150°到0°线性减小，交流负载上的电压从几十伏增大到值；CON在4.75-5V左右时为全开通区域，交流负载上的电压为值（接近电网电压）。

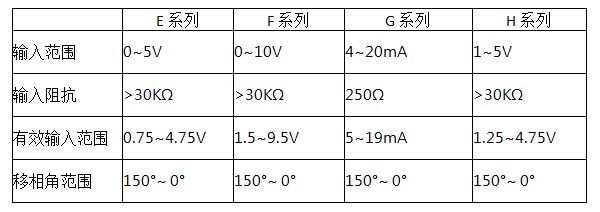

3、E、F、H系列CON对COM的输入阻抗大于30KΩ。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。

4、强电部分、弱电部分、模块底板相互间绝缘电压均大于2000VAC。

5、整个模块的发热量为三相实际负载电流安培数之和乘1.5瓦／安培计算，散热器可选用E-40 、F-70、F-100及G系列。

6、三相负载为Y形接法时，Y的中心点接与不接中心线均可，但接中心线时高次谐波对电网干扰要比不接中心线时大。

7、三相交流异步电机的调速通常应采用变频器，只有风机、泵机类电动机等软特性负载、或者力矩电机场合可通过调压来实现调速。应用于三相电机软起动场合时，应考虑采用电压或电流闭环控制。

8、三相同步变压器模块TB-3上的N须可靠接地。TB-3与三相调压模块配套出售。

9、三相交流调压建议优先采用SSR-3JK和三只随机型固态继电器所组成的调压系统。

10、有关电流等级的选取及保护等有关使用注意事项请参考单相交流固态继电器。

11、如果负载对调压线性、稳压要求较高，请增加电压负反馈模块。
