MPS-140801-IEPE八通道同步24位USB数据采集卡，振动音频ICP

供应MPS-140801-IEPE八通道同步24位USB数据采集卡，振动音频ICP
供应MPS-140801-IEPE八通道同步24位USB数据采集卡，振动音频ICP
  • 型号/规格：

    MPS-140801-IEPE八通道同步24位USB数据采集卡

  • 品牌/商标：

    MSP

  • 通道：

    8通道

  • 价格：

    5720.0

发布询价信息
相关产品
VIP会员 第 18 年

  • 企业名：上海艾斯达电子

    类型：经销商

    电话： 021-51035787

    手机：13764678882

    联系人：钱先生，张小姐,韩小姐

    QQ： QQ:345952988QQ:809867380

    邮箱：isd99@163.com

    地址：上海上海市上海北京东路668号赛格电子市场G537室

产品分类
新品上架
商品信息 更新时间：2017-10-09

八通道24位IEPE传感器专用USB采集卡

MPS-140801-IEPE



一、产品简介

       MPS-140801-IEPE是MPS-140801信号采集卡的特殊定制版本，用于IEPE（ICP）类传感器的信号采集。与标准MPS-140801相比，IEPE版本内置了传感器所需的恒流激励和信号调理电路，可以不需外部的信号调理器而直接采集IEPE传感器的输出信号，但不能连接非IEPE类传感器。    MPS-140801是一款基于USB总线的高性能信号采集卡。MPS-140801具有八路大量程、高采样率、低噪声的高性能同步信号采集通道。每个通道的量程为±10V，采样率高达128Ksps，并能保证实时传输到计算机进行显示与分析。通过高性能ADC和先进的DSP信号处理技术，MPS-140801同时还具有极低的采样噪声，在1Ksps采样率下采样噪声峰峰值仅为0.00004V，满量程信号的信噪比高达50万。多通道、高采样率和低噪声和同步采样使MPS-140801能够满足科研与生产中绝大部分信号采集工程的需要。

        MPS-140801采用 USB2.0高速总线接口，支持即插即用和热插拔，是便携式系统用户的选择。板载191K超大FIFO缓存，能限度防止数据丢失，保证信号采集的完整性。通过扩展计算机的USB接口，还能同时将多达10套的MPS-140801连接到一台计算机，从而扩展了系统的通道个数。
        MPS-140801采用跨平台通用的动态链接库作为驱动函数接口，可工作在 Win9X/Me、Win2000/XP/WIN7/win8 （支持32位系统和64位系统）等常用操作系统下，支持VB, VC, C++Builder, Dephi，LabVIEW，Matlab等大多数编程语言，硬件驱动方式清晰明了，软件编程简单快捷。

二、性能指标
    2.1、USB总线
    ●  USB2.0高速总线传输，传输速度达480Mb/s
    ●支持热插拔和即插即用
    2.2、输入通道
    ●8路同步采集通道
    ●仅支持IEPE（ICP）类传感器
    ●  BNC接线端子
    ●交流输入
    2.3、IEPE调理
    ●输出电流：恒定4mA
    ●驱动电压：24V
    ●隔直电容：10微
    2.4、电压量程
   ●-10V到+10V
    2.5、采样率
   ●128K、64K、32K、16K、8K、4K、2K、1K八档可调
    2.6、分辨率
   ●128K采样率下，噪声峰峰值 < 400微伏，无噪声分辨率15.7bit；噪声有效值 < 60微伏，有效分辨率18.6bit，信噪比103dB；
   ●64K采样率下，噪声峰峰值 < 250微伏，无噪声分辨率16.2bit；噪声有效值 < 38微伏，有效分辨率19.0bit，信噪比105dB；
   ●32K采样率下，噪声峰峰值 < 150微伏，无噪声分辨率17.0bit；噪声有效值 < 23微伏，有效分辨率19.8bit，信噪比109dB；
    ●16K采样率下，噪声峰峰值 < 100微伏，无噪声分辨率17.7bit；噪声有效值 < 16微伏，有效分辨率20.6bit，信噪比113dB；
    ●8K采样率下，噪声峰峰值 < 70微伏，无噪声分辨率18.4bit；噪声有效值 < 10微伏，有效分辨率21.3bit，信噪比115dB；
    ●4K采样率下，噪声峰峰值 < 50微伏，无噪声分辨率18.6bit；噪声有效值 < 9微伏，有效分辨率21.5bit，信噪比117dB；
    ●2K采样率下，噪声峰峰值 < 40微伏，无噪声分辨率18.9bit；噪声有效值 < 6微伏，有效分辨率21.8bit，信噪比121dB；
    ●1K采样率下，噪声峰峰值 < 35微伏，无噪声分辨率19.0bit；噪声有效值 < 5微伏，有效分辨率21.9bit，信噪比123dB；
    2.7、缓存
   ●DAQ Buffer：192K Bytes
   ●USB FIFO  ：1K Bytes
    2.8、工作温度
   ●0℃ - 85℃

三、应用领域
    便携式仪表和测试设备
    高精度信号采集与记录
    振动与声音信号分析

四、软件资源
    Windows95/98/NT/2000/XP/WIN 7/WIN 8（支持32位和64位系统）下的驱动程序；通用DLL动态链接库；附送多功能信号采集及信号回放软件；其他资源参见网站信息。

五、配件清单
    [1] MPS-140801信号采集卡一张；
    [2] 高屏蔽USB数据传输电缆一根；
    [3] 信号线10根；
    [4] 同步信号传输线1根；
    [5] 外接备用电源一个；
    [6] 保修卡一张；

六、售后服务
    保修一年。

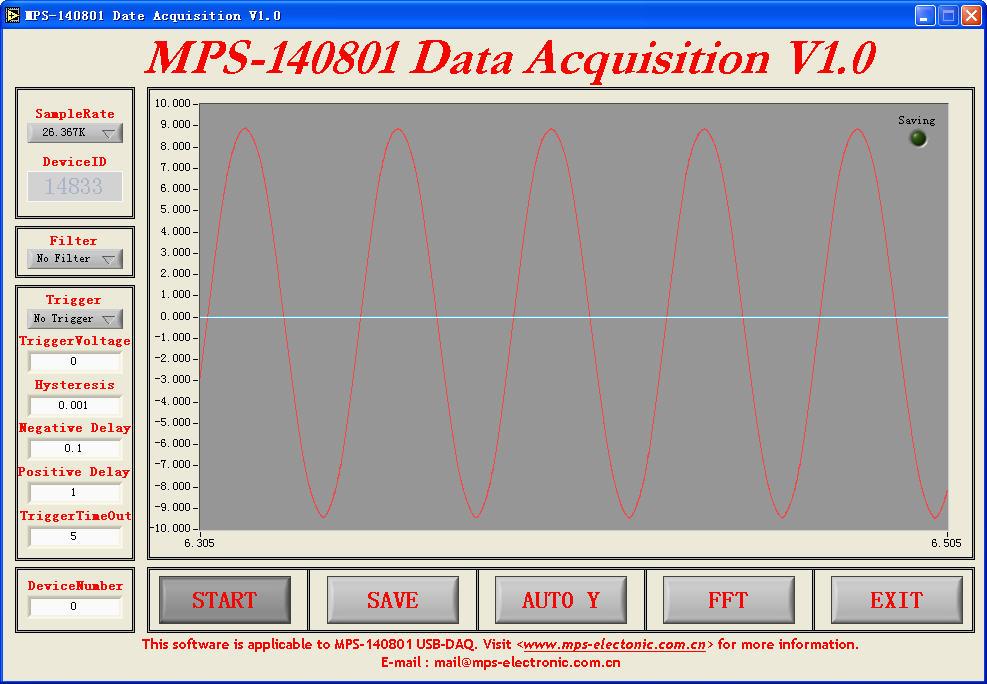

附送多功能信号采集软件截图



中文版软件



附送信号回放软件截图


 MPS-140801-IEPE是MPS-140801的一款特殊定制型号，用于IEPE（ICP）类传感器的信号采集。MPS-140801是一款24位、八路同步采样的高性能数据采集卡，其采样率可达128K，信噪比可达121dB。

    与标准MPS-140801相比，IEPE版本内置了传感器所需的恒流激励和信号调理电路，可以不需外部的信号调理器而直接采集IEPE传感器的输出信号，但不能连接非IEPE类传感器。
    MPS-140801-IEPE采用通用的BNC接线端子，可以与大部分振动、声音类IEPE传感器直接连接。利用板卡附送的应用软件，可以立刻获取到信号波形，并能够将信号记录到硬盘文件供后期回放和处理，相当于购置了一套完整的测量系统。同时MPS-140801-IEPE和其他采集卡一样，也支用户自行编写软件，拥有系统化仪器所不具备的灵活性。MPS-140801-IEPE性能领先，但其价格远低于其他类似产品，具有的性价比。在多通道IEPE采集项目中，这款卡是的选择。
