ISO S1-P1-O1锯齿波正弦波200mV新能源汽车转速信号放大整形转换电平5V

ISO S1-P1-O1锯齿波正弦波200mV新能源汽车转速信号放大整形转换电平5V
ISO S1-P1-O1锯齿波正弦波200mV新能源汽车转速信号放大整形转换电平5V
  • 型号/规格:

    ISO S1-P1-O1

  • 品牌/商标:

    TYLO

  • 输入信号:

    正弦波(Vp-p)200mV-10V

  • 输出信号:

    电平(Vp-p)0-5V

  • 辅助电源:

    DC24V

  • PDF资料:

    点击下载PDF

普通会员
  • 企业名:深圳市涛溢龙电子有限责任公司

    类型:其他供应商

    电话: 0085267461350
    0755-84163977
    0755-33123210

    手机:13714687938
    13590152298
    13728947612

    联系人:羅生/蒋小姐/龙生

    QQ: QQ:907588494QQ:121999580

    邮箱:907588494@qq.com

    地址:广东深圳深圳市福田保稅區凤凰道桂花苑

商品信息 更新时间:2021-03-10

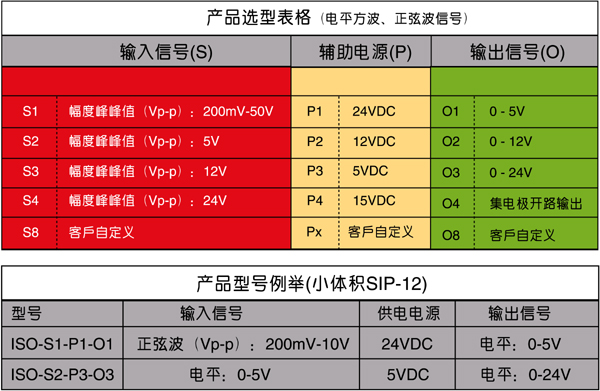

型 号:  ISO-S1-P1-O1
系 列:  锯齿波、正弦波转速信号隔离转换放大器
尺 寸:14.2x32x8.9mm

输入信号:正弦波(Vp-p)200mV-10V

辅助电源DC24V

输出信号:电平(Vp-p)0-5V

封 装: SIP -12 PIN 国际标准脚位
品 牌: TYLO
备 注: 全新原装,质保三年
注 意: 冷门器件,接单生产,可无限供应,一般3天内发货~

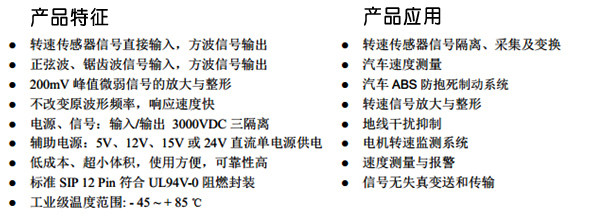

产品特点:
★转速传感器信号直接输入,方波信号输出
★正弦波、锯齿波信号输入,方波信号输出
★200mV峰值微弱信号的隔离放大与整形
★不改变原波形频率,响应速度快速
★信号输入/输出与电源3000VDC三端隔离
★辅助电源直流单电源5V、12V、15V、24V供电
★标准SIP-12pin符合UL94V-0阻燃外壳封装
★工业级温度范围:-45~+85℃


产品应用:
★转速传感器信号隔离、采集及转换
★汽车速度测量
★汽车ABS防抱死制动系统
★转速信号放大与整形
★地线干扰抑制
★电机转速监测系统
★速度测量与报警
★信号无失真变送与传输



产品概述:
  转速信号隔离变送器是一种将转速传感器信号、正弦波、锯齿波信号或者微弱的波形信号隔离转换成与输入信号频率完全一致的方波信号的混合集成电路。该电路内部有两个 IPO SPO 系列芯片,在同一芯片上集成了一组多路高隔离的 DC/DC 电源,一个高性能的信号隔离器和信号放大与整形电路,特别适用于转速传感器、正弦波等信号隔离转换成标准信号,速度信号的变送与无失真远传,汽车速度测量以及汽车 ABS 防抱死制动系统。
  芯片内部集成了高效率的 DC-DC,能产生两组互相隔离的电源分别给内部输入端放大电路、调制电路供电和输出端解调电路、转换电路、整形电路供电。SMD 工艺结构及新技术隔离措施使该器件能达到:电源、信号的输入/输出 3000VDC 三隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。ISO S-P-O系列隔离放大器使用非常方便,无需其他外部元件,即可实现转速传感器、正弦波等信号的隔离变送。



正弦波200mV新能源汽车转速信号放大整形

正弦波200mV新能源汽车转速信号放大整形

正弦波200mV新能源汽车转速信号放大整形

正弦波200mV新能源汽车转速信号放大整形
