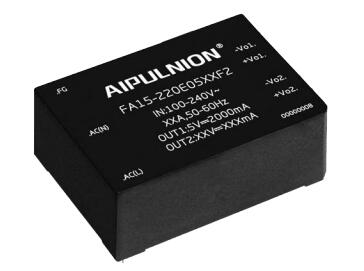

15W小功率模块电源

　　型号：FA15-220E05XXF2系列

　　功率：15W

　　输入电压：85-265Vac (120-380Vdc)

　　输出电压：5,5，5,12，5,15，5,24

　　封装尺寸：62.0 x 45.0 x 22.5mm

　　15W小功率模块电源典型性能：

　　宽范围输入：85-265VAC/120-380VDC

　　空载功率消耗≤0.15W

　　转换效率（典型82%）

　　开关频率： 65KHz

　　保护种类：短路、过流、过电压、过温度保护

　　隔离电压：3000Vac

　　满足IEC60950/UL60950/EN60950 测试标准

　　符合CE、RoHS认zheng标准

　　全封闭塑料外壳，符合UL94V-0 级

　　PCB板上直插式安装

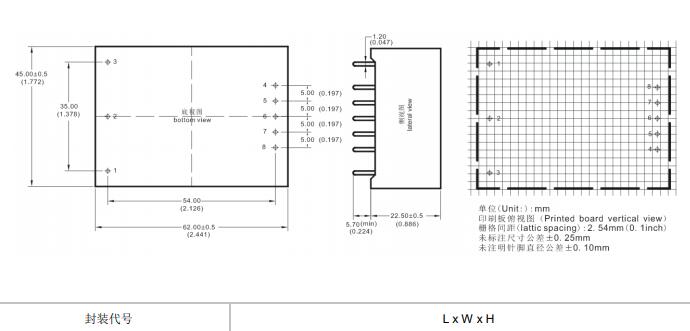

　　15W小功率模块电源封装尺寸：

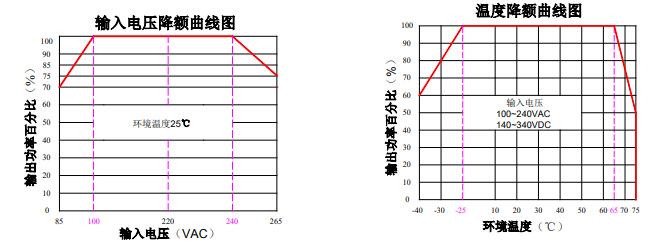

　　15W小功率模块电源特性曲线：

　　注1：输入电压为 85~100VAC/240~265VAC/120~140VDC/340~380VDC，需在输入电压降额曲线图的基础上进行电压降额使用。

　　注2：本产品适合在自然风冷却环境中使用，如在密闭环境中使用请与我司联系。

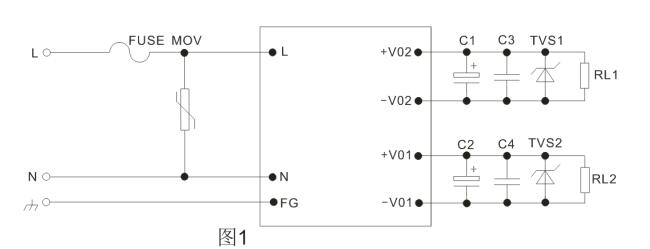

　　典型EMC应用图及推荐参数：

　　注1：

　　1) FUSE为保险丝，建议使用2A~250Vac慢断，方块型；

　　2) MOV为压敏电阻，推荐型号为10D511K；

　　3) C1，C2选择小于容性负载的电容值的高频低阻抗电解电容,耐压值为输出电压的1.5倍以上；

　　4) C3，C4选择0.1uF陶瓷贴片电容，耐压值为输出电压的1.5倍以上；

　　5) TVS1，TVS2为TVS管；5V输出推荐使用：SMBJ7.0A，9V输出推荐使用：SMBJ12.0A, 12V输出推荐使用：SMBJ20A,15V输出推荐使用：SMBJ20.0A, 24V输出推荐使用：SMBJ30.0A, 48V输出推荐使用：SMBJ64A。
