TM52F1363概述

TM52系列TM52F1363是一个新的,快速的8051架构，与业界标准8051指令集完全兼容的8位单片机,并保持了8051外围的功能模块。通常情况下，TM52执行指令，比传统的8051架构快六倍。

TM52F1363通过集成多种功能在芯片上，提供更高的性能,更低的成本,能快速进入市场,包括8K字节的闪存(Flash)程序存储器， 128字节EEPROM, 512字节SRAM，低电压复位(LVR)，低电压检测(LVD)，双时钟省电工作模式，8051标准UART和定时器Timer0/Timer1/Timer2，实时计时器Timer3，7组16位脉冲宽度调制器(PWM),19通道的12位模数转换器(ADC)， I2C接口和看门狗定时器(WDT)。TM52F1363的高可靠性和低功耗的特性,可广泛适用于消费电子及家用电器产品。

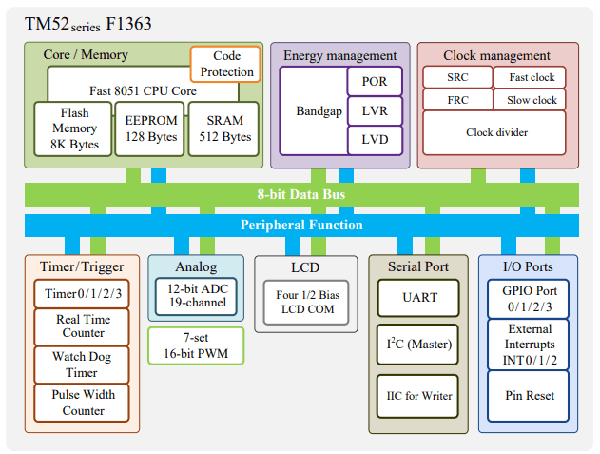

TM52F1363系统框图

TM52F1363基本功能

1.标准8051指令集,快速的机器周期

• 指令执行比传统8051快六倍

2.Flash程序存储器

• 8K字节

• 支持ICP(在线编程)或ISP(在系统编程)的闪存程序码

• 在IAP(在应用编程)模式可以作为EEPROM,以字节的方式存取

• 程序码保护功能

• 内建IAP防死机看门狗模式

• 至少1万次的擦写次数

• 至少10年的数据保存时间

*每个 IAP 地址可烧写10000次(典型值)以上, 客户如需更多烧写次数, 可规划一ROM 区域分散IAP data写入的地址, 本公司可提供该使用方式之源程序.

3.128字节EEPROM数据存储器

• 至少3~5万次的擦写次数

• 至少10年的数据保存时间

4.总计512字节SRAM(IRAM%2BXRAM)

• 256字节IRAM在8051内部数据存储器区

• 256字节XRAM在8051外部数据存储区(由MOVX指令存取)

5.2种系统时钟类型选择

• 快时钟使用内部RC(FRC, 16.588 MHz)

• 慢时钟使用内部RC(SRC, 80 KHz)

• 系统时钟可以通过1/2/4/16选项除频

6.8051标准定时器 – Timer0/1/2

• 16位Timer0,支持T0O时钟输出供蜂鸣器应用

• 16位Timer1,支持T1O时钟输出供蜂鸣器应用

• 16位Timer2,支持T2O时钟输出供蜂鸣器应用

7.16位Timer3时钟

• 时钟源为慢时钟

• 中断期可选时钟除以32768/16384/8192/65536选项

8.一组UART

• 8051标准UART, 支援单线UART选项

*支持一个UART，通过TXRXSEL（SFR 93h.7）引脚选择到P30 / P31或P02 / P16

9.七个的16位的PWM有预分频器/周期调整

10. 一组主I2C 接口(Master I2C interface)

*支持一个MIIC，通过MSDASEL（SFR B7h.7）引脚选择到P35 / P16，通过MSCLSEL（SFR B7h.6）引脚选择到P13 / P02

11.12位ADC,具有19个通道的外部引脚输入和3通道内部基准电压

• 内部基准电压源: VBG 1.22V?1.5% @VCC=2.5V~5.5V, 25℃

• 内部基准电压源: VSS (0V)

• 内部基准电压源: VCC/4

• ADC基准电压源选择选项: VCC / 2.5V

12.LCD驱动器

• 软件控制COM0~3

• 1/2 LCD偏压

13.13来源,4中断优先级

• Timer0/Timer1/Timer2/Timer3中断

• INT0/INT1下降沿/低电平中断

• INT2下降沿中断

• 端口0/端口1/端口2/端口3引脚电平变化中断

• UART TX/RX中断

• ADC中断

• Master I2C (MIIC) 中断

• LVD中断

• PWM0/PWM1中断

14.引脚中断能将 暂停/停止模式下的CPU唤醒

• INT0~INT2中断和唤醒

• 端口0/1/2/3每个引脚可以定义为唤醒和中断引脚(通过引脚电平变化)

15.26可编程I/O引脚

• CMOS推挽输出

• 伪开漏或开漏输出

• 施密特触发输入

• 引脚上拉可以使能/禁止

16.独立的RC振荡看门狗定时器

• 400ms/200ms/100ms/50ms可选择的看门狗超时选项
