600毫安LDO稳压器

2013年10月1日转速1.3

一般的描述

iD9302是一个600mA固定/可调输出

电压低，压差小，纹波高

废品率高，开机时间快。

它包括一个参考电压源，一个误差

放大器，驱动晶体管和内部电流

限幅器。电流限制器的闭锁电路起作用

作为短暂的保护。

iD9302与低ESR陶瓷配合使用效果良好

适用于无线电池供电的电容器

对空间有严格要求的应用

要求的性能。它还提供低静止

电流。

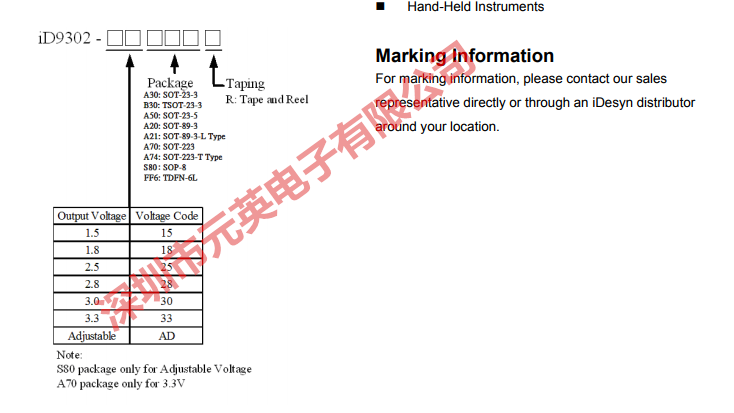

订购信息

特性

2.5 v至7操作范围宽

快速启动

 Current Limiting Protection

 Thermal Shutdown Protection

 Low Dropout : 110 mV mA; @ 300输出电压v = 5

 High Ripple Rejection 55 dB@10Hz

 Standby Current Less μA Than 0.1

 Auto Discharge

应用程序

 Battery-Powered Equipment

 Portable Instruments

 Slim DVDs

 Digital Camera

WLAN通信

 Hand-Held Instruments

额定值(注1)推荐操作条件

输入电压vv2.5 ~ 7V

功耗,PD @ TA = 25°C在输入电压0 v - 7

SOP-08 625 mw结温-40°C到125°C

(T) SOT-23-3 & SOT-23-5 400 mw环境工作温度-40°C到85°C

说- 89 - 3 570兆瓦

说- 223 1050兆瓦

TDFN-6L 606兆瓦

Thermal Resistance, ja

SOP-08 160°C / W

(T) SOT-23-3 & SOT-23-5 250°C / W

说175 - 89 - 3°C / W

说95 - 223°C / W

TDFN-6L 165°C / W

导致温度260°C

储存温度为-65°C到150°C

防静电敏感性

HBM(人体模式)2kV

MM(机器模式)200V

应用程序信息

电容器选择及调节器

稳定

输入电容

一个输入电容之间的1μf是必需的

设备直接输入引脚和接地(引脚的数量)

电容可以无限制地增加)。输入

电容器的位置必须小于1厘米

确保输入稳定的装置。较低的ESR电容器

允许使用较少的电容，而较高的ESR

类型(如铝电解)要求较多

电容。电容器类型(铝，陶瓷和

钽)可并联混合，但总

等效输入电容/ESR必须定义为

以上为稳定运行。没有要求

对于ESR上的输入电容，但公差和

时必须考虑温度系数

选择电容，保证电容为1

μF整个操作范围。

输出电容器

iD9302是专为配合very而设计的

小型陶瓷输出电容器。

电容推荐(温度

X7R、X5R、Z5U、Y5V)的特性在

1 μF 10 μF 范围 5 mΩ 50 mΩ ESR 范围

用于LDO输出与GND之间的陶瓷电容器

暂态稳定性，但也可以无限制地增加。

较高的电容值有助于改善瞬态

响应。输出电容的ESR是关键

因为它形成一个零来提供相位超前

回路稳定性要求。

使函数

将EN引脚拉低，iD9302关闭

通过驱动高输入来打开。如果关闭

功能不是必须的，EN引脚应该绑在

VIN要一直开着调节器(EN引脚)

不能让它保持浮动)。

为了保证正常运行，信号源采用了

驱动的EN引脚必须能够摆动以上和

以下列出了指定的开关电压阈值

在VIH和VIL下的“电特性”中。的

开/关信号可以来自CMOS输出，也可以来自CMOS输出

一个开集电极输出与上拉电阻的

设备输入电压或其他逻辑电源。有很多高层的

电压可能超过器件输入电压，但是

必须保持在评级

在销。

热的考虑

对于连续运行，请不要超过值

125 C. 操作 结 温的

功率的耗散取决于…的热阻

IC封装，PCB布局，环境速率

结之间的气流和温差

环境。功耗可以是

计算公式如下:

 



晶澳

J马克斯

D马克斯

T T

P





在哪里TJ(MAX)是的操作连接点

环境 温度 和 温度 125 C, TA

theθJA是结环境热阻。

为推荐操作条件的规范

其中TJ(MAX)为接合点

模具 温度 (125C) TA

环境温度。与环境热的连接

电阻θJA布局相关的。对于SOP8

packages, 热 阻 θJA 160 C/W

标准的JEDEC 51-7四层热测试

董事会。在 TA = 25 C The 功耗

可以通过以下公式计算:

PD(MAX)=(125C25C)/(160C / W)= 0.625 W

SOP8包。功耗

视工作环境温度而定

JA. TJ(MAX) 和 热 阻力对于iD9302

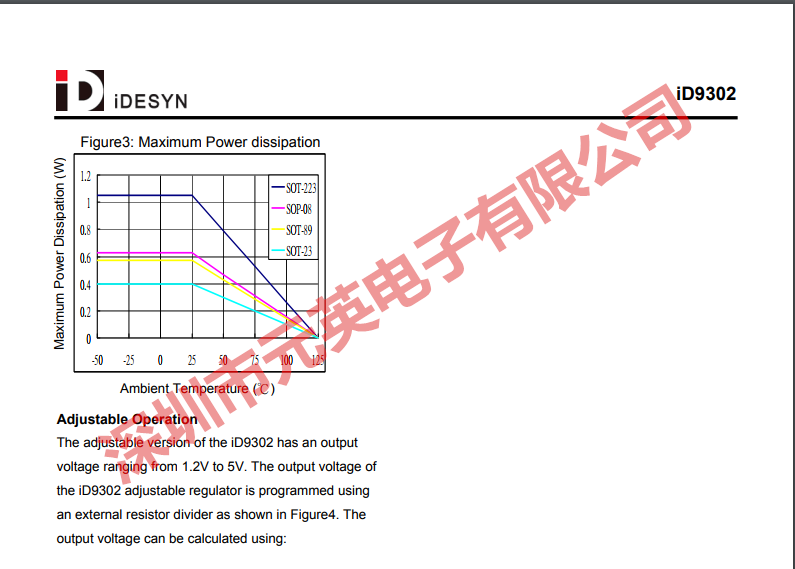

在包中，图3的降级曲线允许

设计师查看上升环境的效果

温度在允许的功率上
