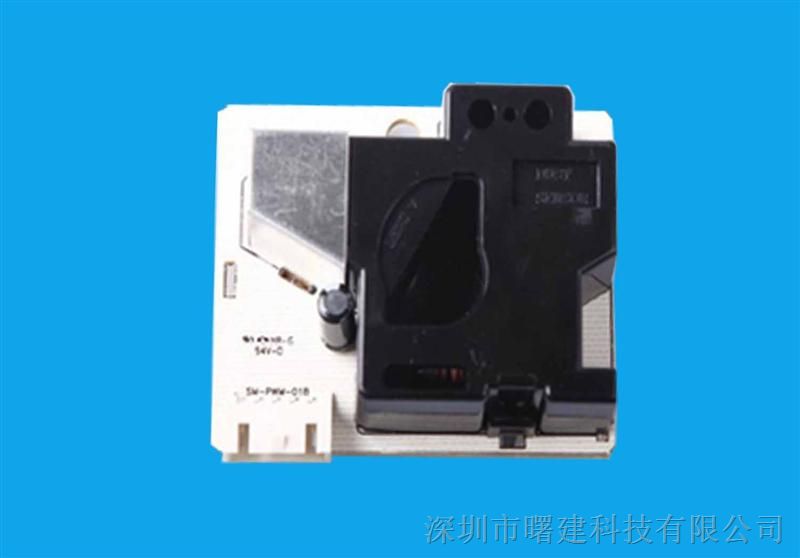

美国GE粉尘传感器SM-PWM-01A

 GE的SM-PWM-01A是一款利用光学方法检测空气中粉尘浓度的粉尘传感器。在粉尘传感器中有一个红外二极管和一个图像传感器，他们的光轴相交，当带灰尘的气流通过光轴相交的交叉区域，粉尘对红外光反射，反射的光强与灰尘浓度成正比。图像传感器检测到灰尘反射的红外二极管发射的红外光，经信号调理电路，输出反应灰尘浓度的脉宽调制信号（PWM）。

 GE的SM-PWM-01A粉尘传感器能检测像香烟颗粒大小的颗粒物，也能检测出室内灰尘等大颗粒，通过输出两个不同的脉宽调制信号（PWM）区分不同灰尘颗粒物的浓度。

SM-PWM-01A粉尘传感器优势特点

           结构紧凑，质量轻(W59x H45x D20 mm, ～35g)

           PWM (pulse width modulation) 输出 (低脉冲输出)

           能够区分室内香烟等小颗粒和灰尘（花粉，尘埃，毛屑）等大颗粒

           低脉冲的宽度比例表示颗粒物大小和浓度

           粉尘传感器通过加热电阻形成恒定的气流

           无铅和ROHS认证

SM-PWM-01A粉尘传感器典型应用

           空气中的粉尘监测，室内空气质量监控

           空气过滤器，空气净化机，空调

           室外灰尘监测（需要客户特殊的外形结构设计）

           烟雾报警

SM-PWM-01A粉尘传感器规格书

序号	规格	参数
1	输入电压	DC 5V±5%(CN 1: Pin1=GND, Pin3=+5V), 纹波＜30mV
2	功耗	＜100mA±10%
3	工作温度、湿度	-10～65℃, 低于 95% RH
4	存储温度	-30～80℃
5	尺寸	W 59× H 45 × D20 (mm) max
6	重量	～ 30 g
7	检测浓度	颗粒物尺寸＞1 μm, 浓度:0.01～2.0mg/m3 (粒子计数器浓度40,000～800,000 at 1μm)
8	信号输出	低脉冲输出 Hi:＞4.5V, Lo:＜0.7V (输入阻抗200KΩ) 建议测量输出的低脉冲占空比(%) 建议测量方法采用计算5sec到30sec粉尘浓度的移动平均的 LPO
10	最小启动时间	在接通电源30秒之后

SM-PWM-01A粉尘传感器电气特性

绝对最大额定参数
参数	符号	范围	单位
电源电压	Vcc	-0.3~7	V
工作温度	Topr	-10~65	℃
储存温度	Tstg	-30~80	℃
工作电压和信号输出
参数	符号	范围	单位
电源电压	Vcc	DC5±5%，Ripple<30mV	V
功耗	Icc	＜110±10%	mA
信号输出	P1,P2	Hi : > 4.5V, Lo : <0.7V

   安装方式

（1）请把传感器安装在设备的内部，以减少干扰光的影响。

（2）请如图示方向安装，切勿倒置安装。

（3）请不要安装在有强气流流经的通道里。

 其他注意事项

（1）请不要用有机溶剂，像酒精、丙酮等清洗传感器。如果这样做会影响镜头的特性，从而导致传感器失效。

（2）请不要拆开器件。一旦拆开，可能会影响传感器的特性，及时重新组装，也会影响传感器的特性。

（3）振动可能会影响传感器的特性。因此，请确保传感器工作的正确的工作条件下。

（4）器件不能在沾湿的水汽环境正常工作。请在设计产品时，确保检测区域不能有水汽情况发生。

（5）如果器件安装在靠近电器噪声源，传感器输出可能会被噪声源的感应噪声干扰。请在设计产品时，考虑噪声源对传感器输出的影响。

（6）传感器不能区分小的水蒸气颗粒和灰尘颗粒。请不要在桑拿房和热水淋浴房使用。
