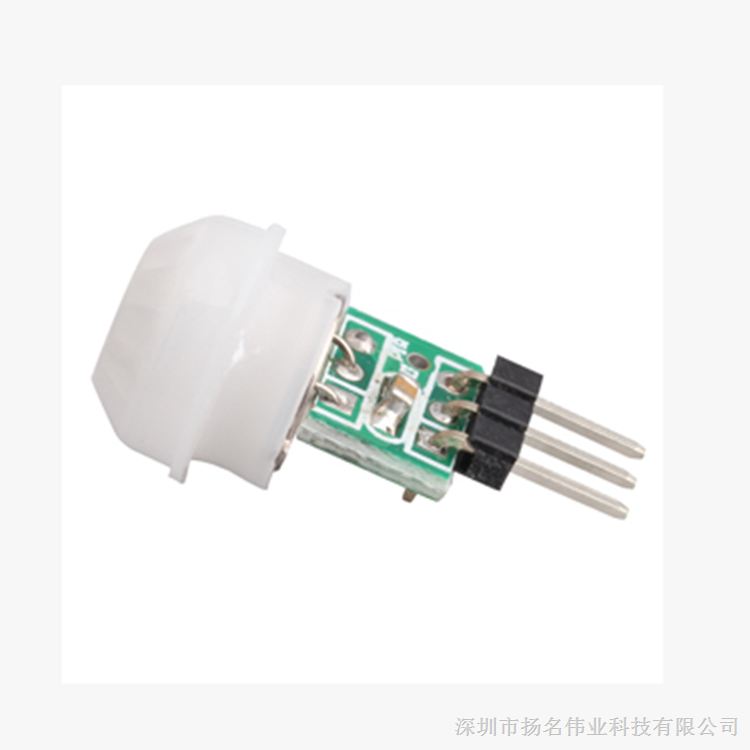

AM312人体感应模块说明书



一、模块说明

AM312人体感应模块：是基于被动式人体红外线技术的数字智能自动控制产品, 灵敏度高，可靠性强，广泛应用于各类自动感应电器设备。



二、示意图及典型应用



三、技术参数

1.工作电压：DC 2.7-12V；

2.静态功耗：＜0.1mA；

3.延时时间:2秒；

4.封锁时间:2秒；

5.触发方式:可重复；

6.感应范围:≤100度锥角,3-5米；（需根据具体的透镜）

7.工作温度:-20 - +60℃

8.PCB外形尺寸:10mm*8mm

9.模块透镜：小透镜



四、功能特点

a、 抗干扰性增强，内部采用数字信号处理，直接高低电平输出。

b、 可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后延时，才变为低电平（即：感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
