200W像素OV2640摄像头模块 新款 STM32F4驱动源码 支持JPEG输出 标配摄像头镜头焦距3.6mm，可选配其它百万像素镜头。

1. 模块简介

  OV2640摄像头模块，采用1/4寸的OV2640百万高清CMOS传感器制作。具有高灵敏度、高灵活性、支持JPEG输出等特点。并且可支持曝光、白平衡、色度、饱和度、对比度等众多参数设置，支持JPEG/RGB565格式输出，可以满足不同场合需求。

模块参数性能：

1，传感器尺寸：1/4寸。

2，像素：1600*1200（200W）。

3，输出格式：RGB565/JPEG/YUV/YCbCr等。

4，控制接口：SCCB。

5，工作电压：3.3V

6，模块尺寸：27mmX27mm

OV2640图像传感器具有200万像素（1632x1232像素），其体积小、工作电压低，提供单片UXGA摄像和影像处理器的所有功能。通过SCCB总线控制，可以输出整帧、子采样、取窗口等方式的各种分辨率10位采样数据。该产品UXGA图像高达到15帧/秒。用户可以完全控制图像质量、数据格式和传输方式。所有图像处理功能过程包括伽玛曲线、白平衡、饱和度、色度等都可以通过SCCB接口编程。OmmiVision图像传感器应用独有的传感器技术，通过减少或消除光学或电子缺陷如固定图案噪声、托尾、浮散等，提高图像质量，得到清晰的稳定的彩色图像。

该产品采用OV2640传感器作为核心部件，集成有源晶振和LDO，接口简单，使用非常方便。

模块特点：

●  高灵敏度、 低电压适合嵌入式应用

●  标准的SCCB接口，兼容I2C接口

●  RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)输出格式

●  支持UXGA、SXGA,VGA,QVGA,VGA,CIF,QCIF以及直到40x30大小的各种尺寸

●  支持自动曝光控制、自动增益控制、自动白平衡，自动消除灯光条纹、自动黑电平校准.图像质量控制包括色饱和度、色

相、伽玛、锐度ANTI_BLOOM等设置。

●  支持图像缩放、平移和窗口设置

●  支持图像压缩，即可输出JPEG图像数据

●  自带嵌入式微处理器

●  集成有源晶振12M，无需外部提供时钟

●  集成LDO，只需供电3.3V即可正常工作

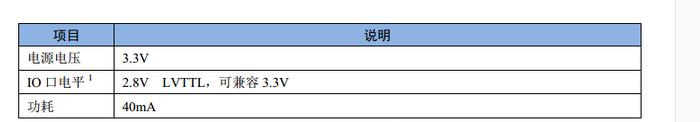

模块各种参数，如图所示：

2. 模块管脚说明

                 OV2640摄像头原理图

                OV2640摄像头管脚说明

从上图可以看出，OV2640摄像头总共需要15个IO口驱动
