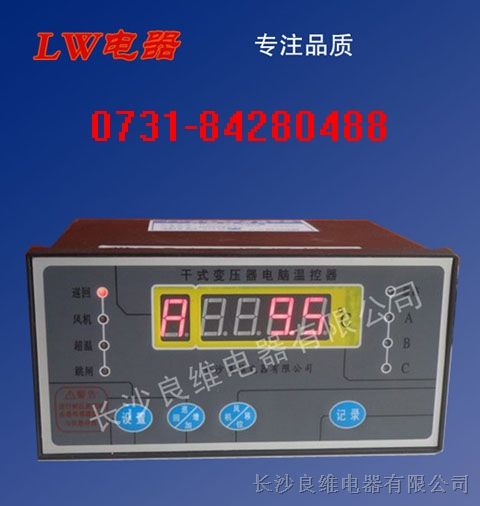

BWD-3K130C干式变压器温控仪

型号/规格：
BWD-3K130C
品牌/商标：
良维

发布询价信息

普通会员

企业名：长沙良维电器有限公司

类型：生产企业

电话： 0731-84280488

手机：15386448088

联系人：李毅

QQ：

邮箱：cslwdq@163.com

地址：湖南长沙长沙芙蓉区

产品分类

仪器/仪表(19)
∟ 自动化仪表(4)∟ 温度仪表(3)∟ 检测仪器(3)∟ 流量仪表(1)∟ 显示仪表(5)∟ 控制（调节）仪表(3)
五金/工具(9)

新品上架

商品信息 更新时间：2014-10-30

供应BWD-3K130C干式变压器温控仪

长沙良维BWD-3K130干式变压器温控仪符合JB/T7631-2005《变压器用电子温控器》标准

长沙良维BWD-3K130干式变压器温控仪生产体系通过ISO9001：2000质量体系认证。
长沙良维BWD-3K130干式变压器温控仪被国家科委和国家经贸委评审为1997年度国家重点新产品

技术参数

1 测温范围： -30℃－200℃
2 测温精度： 0.5%FS±１个字
3 分辨率： 0.1℃
4 工作电压： AC176Ｖ～AC242Ｖ( 50Hz ) 　　
5 功耗：５ＶＡ
6 触点容量 10A/AC220V
7 传感器：三支Ｐt100铂热电阻
8 继电器触点容量： 10Ａ／250ＶＡＣ
9 仪表重量：＜1Kg
10 仪表外形尺寸： 160×800×134（宽x高x深）
开孔尺寸： 152x76(宽x高)

产品功能介绍

1 具有三相线包温度的巡回显示和最高相温度显示的切换功能。
2 可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全的工作。当三相线包温度中的最高相温度超过开风机温度时，风机开启，同时面板上“风机”指示灯亮。
3 具有超温报警功能。当三相线包温度中的最高相温度达到超温报警温度时，温控器会发出蜂鸣报警、面板上“超温”灯亮，并通过后板“报警”输出端输出开关信号给远方的控制柜控制声、光报警。
4 具有自动跳闸功能，当三相线包温度中的最高相温度达到超温跳闸温度时，温控器会发出蜂鸣报警，面板上“跳闸”灯亮，并通过后板“跳闸”输出端输出开关信号，切断电源，保护干式变压器。
5 传感器任何一相有故障时，面板上“故障”指示灯会亮,温控器内有蜂鸣报警，并通过后板“故障”输出端输出开关信号（AC380V三相风机输出方式的温控器无故障输出端）。
5.1在温度显示区显示H表示该相开路；显示L表示该相短路。
5.2 传感器有一相或两相故障时，只根据好的那相传感器温度信号控制风机，三路传感器同时故障时立即打开风机。
6 可通过按键直接设定开风机温度、关风机温度、超温报警温度、超温跳闸温度、定时开风机时间及本机通信编号，掉电时数据不丢失。
7 具有手动控制风机功能，可手动开\停风机。此功能也可作为测试风机功能使用。
8 具有定时开启风机的功能，用户可在面板上进行0~255个小时任意设置（当设置为0时，表示取消此项功能），当定时时间到达设置后，风机自动运行2分钟后停止。
9 具有“黑匣子”功能，将断电时刻三相温度记录在内存中，以备查询。为了避免再次通电后断电而改变记忆数据，规定断电前温度低于80℃时，不刷新原记录的温度。
10 模拟检测功能，可手动模拟检测温控器的控制功能。

产品操作说明

1 上电：温控器上电后。巡回显示A、B、C三相线包温度。

2 显示方式切换操作：按“最高”键，则显示三相线包中最高相温度，同时“最高”灯亮；再按“最高”键返回巡回显示三相温度状态，“最高”灯灭。

3 手动开关风机操作：按“手动风机”键，可手动启/停风机。“手动”灯表明当前手动操作风机的状态。

4 掉电数据查询操作：连续按“查询”键，可依次显示在上次掉电时Ａ、Ｂ、Ｃ三相线包温度
