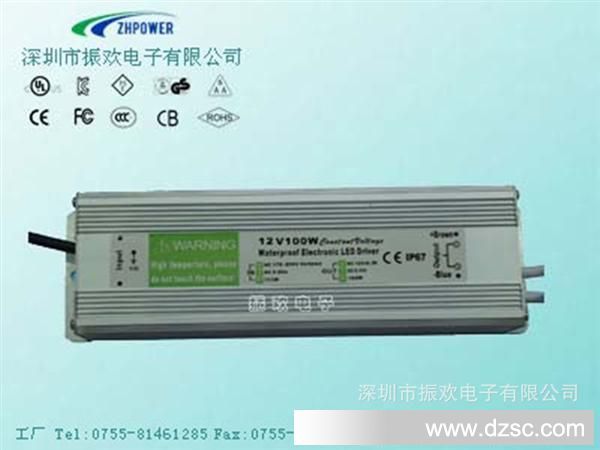

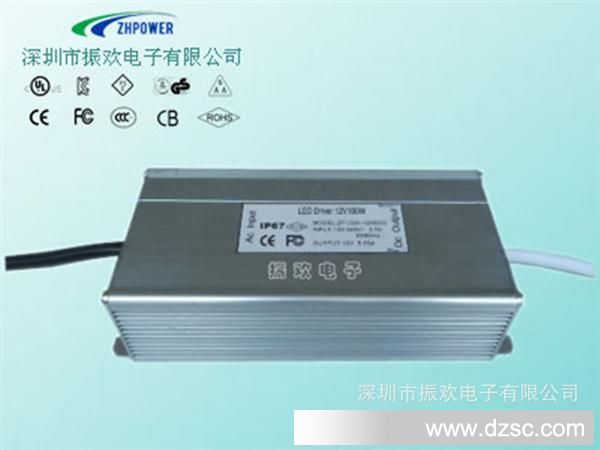

100W防水开关电源



一.输入特性

1.输入电压

   100-240Vac

2.输入频率

   50/60Hz

3.输入电流

   1.）输入电压为115Vac,输出为满负载时，输入电流为2.5A

   2.）输入电压为230Vac,输出为满负载时，输入电流为2.0A

4.效率

  输入电压为90~264ac及满载工作的情况下，效率应≥80％ 输入电压为264Vac及完全空载工作的情况下，功耗应＜0.5W

5.浪涌电流



   1.）输入电压为115Vac，环境温度为25℃冷启动时，浪涌电流应≤30A



   2.）输入电压为230Vac，环境温度为25℃冷启动时，浪涌电流应≤60A

6.启动时间



  输入电压为115Vac，环境温度为25℃冷启动时，启动时间应≤3.5秒

7.保持时间



  输入电压为115Vac，环境温度为25℃冷启动时，保持时间应≥10毫秒

8.输入结构



三线输入，分别为：火线，零线，地线。

9.线性调整率



  在输入电压范围内，线上调整率＜±2%



10.输入保护



  当输入电流大于保险丝的额定电流时，保险丝将会熔断



11.绝缘阻抗



  初级对次级500Vdc 100MΩ

二.输出特性



1.输出电压及电流



输出电压	误差范围	输出电流
12Vdc	±5%	MIN	MAX
		0A	8.33A









2.负载调整率



在AC输入电压，输出负载电流和纹波噪音变化的情况下，输出电压的变动率应在额定输出电压的±5％之内



3.纹波和噪音

输出电压	纹波及噪音
12Vdc	100mV（）



说明：纹波测试以示波器频宽20MHz档和室温25℃下进行，并在输出端并联一只10uF/50V的电解电容及0.1uF/50V的陶瓷电容



4.过电压保护



  当输出电压高于额定输出电压的30%时，机器会进入保护状态，并且在返回额定输出电压后机器能恢复正常工作



5.过电流保护



  当机器的工作电流大于14A时，机器会进入保护状态，并且在返回额定输出电流后机器能恢复正常工作



6.短路保护



  机器在正常工作（正常输入电压及正常负载）的情况下，短路输出端不会造成机器本身的损坏及安全性问题，并且在短路取消后机器能恢复正常工作



7.漏电流



  输入电压为264Vac 50Hz的情况下，漏电流应≤5mA



8.指示灯



类型	指示灯（绿色）
正常工作	无



 三.环境特性



1.温度



   1.）工作温度：0℃to 40℃



   2.）储存存储温度：-20℃to 85℃



2.湿度



   1.）工作相对湿度：10% to 90%（非冷凝）



   2.）储存相对湿度：5% to 95%（非冷凝）





   1.）此电源适配器必须符合：UL.CE KC标准





四.参考尺寸重量

  外观尺寸



  长度：215mm



  宽度：70mm



  高度：43mm



  电源重量：≤1200g



*产品

电源产品通过美国UL,加拿大CUL/CSA,欧洲CE.TUV/GS、英国BS，澳大利亚SAA，韩国KC，日本PSE，以及ROHS、LVD、FCC、CB等安规



*产品质保

按国家三包政策，质保一年。包装方式：

采用出口的包装方式，小白盒包装，再装入外箱内。



*产品应用

产品广泛应用于LED数码产品、灯具、广告显示屏等。
