FFH20017
TXGA
2mm
2A AC(rms)
企业名:深圳特思嘉工业电子有限公司
类型:原厂制造商
电话: 4008769055
联系人:周芳/李群
微信:
邮箱:sales@txga.com
地址:广东深圳中国深圳市龙华新区清祥路宝能科技园
∟ 条形(压接式)连接器(1)∟ 圆形连接器(90)∟ 矩形/重载连接器(1)∟ 射频(同轴)连接器(45)∟ 线对线连接器(17)∟ 板对板连接器(342)∟ 板对线连接器(700)∟ FFC/FPC/薄膜电缆连接器(514)∟ 电缆连接器(18)∟ 扁平电缆连接器(2)∟ 电脑连接器(308)∟ USB连接器(315)∟ HDMI连接器(14)∟ D-SUB(VGA)连接器(597)∟ 电源连接器(15)∟ 汽车连接器(14)∟ 牛角/简牛连接器(291)∟ 电池连接器(22)∟ 卡座类连接器(153)∟ 卡座(16)∟ 接线柱(头)(1)∟ 端子(28)∟ 端子接插件(2)∟ 闭端子(1)∟ 排针(母)(533)∟ 插针(座)(120)∟ 耳机插头(座)(2)∟ 插头(座)(385)∟ 电源插头(座)(12)∟ 连接器胶壳(75)∟ 水晶头(2)∟ 线束(26)∟ 其他连接器(52)∟ 存储器连接器(1)
类型 | 排母连接器-板装插座(穿孔式) |
单排极数 | 2-40 |
双排极数 | 4-80 |
间距 | 2 mm |
进入角度 | 180° 顶部进入 |
颜色 - 树脂 | 黑色 |
电气 |
|
额定电流 | 2 A AC(rms) |
额定电压 | 250V AC(rms)/DC |
接触电阻 | 20 mΩ Max |
绝缘电阻 | 500 MΩ Min |
耐电压 | 100V AC r.m.s |
工作温度范围 | -25ºC~+85ºC |
连接器的型号命名是客户采购和制造商组织生产的依据。在国内外连接器行业中,产品型号命名有两种思路:一种是用字母代号加数字的办法,力求在型号命名中反映产品的主要结构特点。这种方式的好处是易于识别,但排列太长,过于复杂,随着连接器的小型化,给打印带来很多困难。由于连接器结构的日益多样化,在实践中用一种命名规则覆盖某一类连接器越来越困难。另一种思路是用阿拉伯数字组合。这种方式的好处是简洁,便于计算机管理和小型产品的标志打印。国际上主要的连接器制造商目前均采用这种方式。可以预计由各制造商制订反映自身特色的命名办法将会逐渐取代在计划经济体制下由全行业统一规定某种命名规则的办法。
连接器造型的基本原则
●载流量
在选择走电源信号的连接器时候对于连接器的载流量比较关注,要采用降频设计,同时注意引脚之间的绝缘耐压。
●结构尺寸
连接器的外形尺寸是非常重要的,在产品中连接都有一定的空间限制,尤其是单板上连接器,不能与其他部件干涉。根据使用空间、安装部位选择合适的安装方式(安装有前安装和后安装,安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等)和外形(直式、弯式、T型、圆形、方形);
●阻抗匹配
有些信号有阻抗要求,尤其是射频信号、对阻抗匹配要求更为严格,阻抗不匹配时候会引起信号反射,从而影响信号传输。一般信号传输对连接器的阻抗没有特殊要求。
●屏蔽
随着通讯产品的发展,EMC越来越受到重视,选择的连接器时候需要有金属外壳,同时线缆需要有屏蔽层,屏蔽层要与连接器的金属外壳相连接,达到屏蔽的效果,也可以采用注塑方法,将插头部位用铜皮包裹,线缆的屏蔽层与铜皮焊接在一起。
●防误插
防误插有两方面:一方面是连接器本身,连接器本身旋转180度,错位错误连接导致信号错误连接,此时需要注意尽可能选择防误插连接器,或者通过调整连接器相对位置关系使装配化;另一方面,出于减少物料种类考虑,几种信号都采用相同连接器,此时就可能出现将A插头插到B插座上去,此时就需要注意,如果出现这样情况时会引起严重后果(非简单告警,带有破坏性)的时候,必须将A、B接口选择为不同类型的插座。

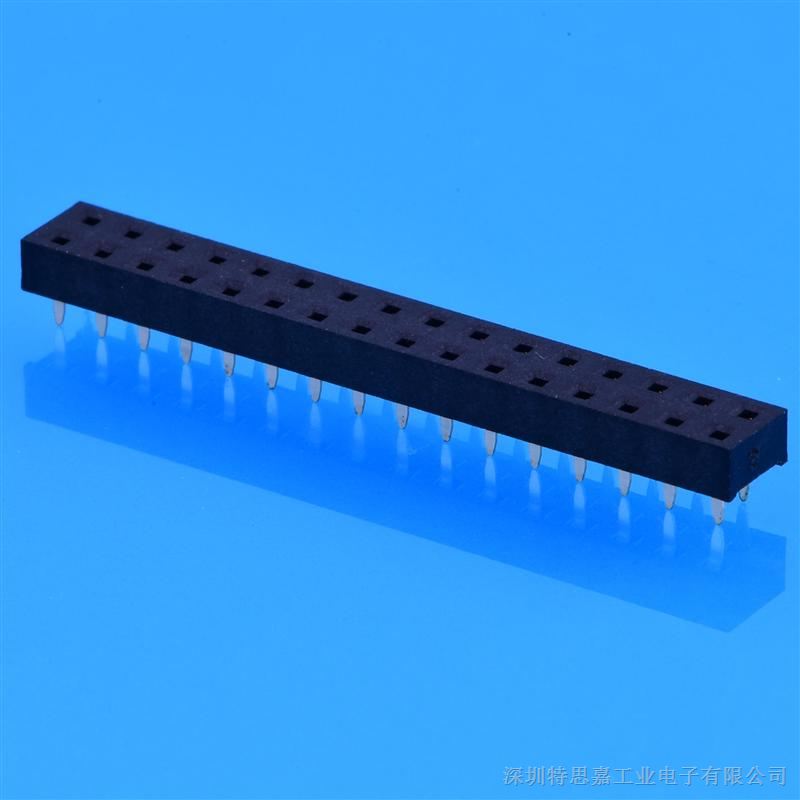

产品展示
