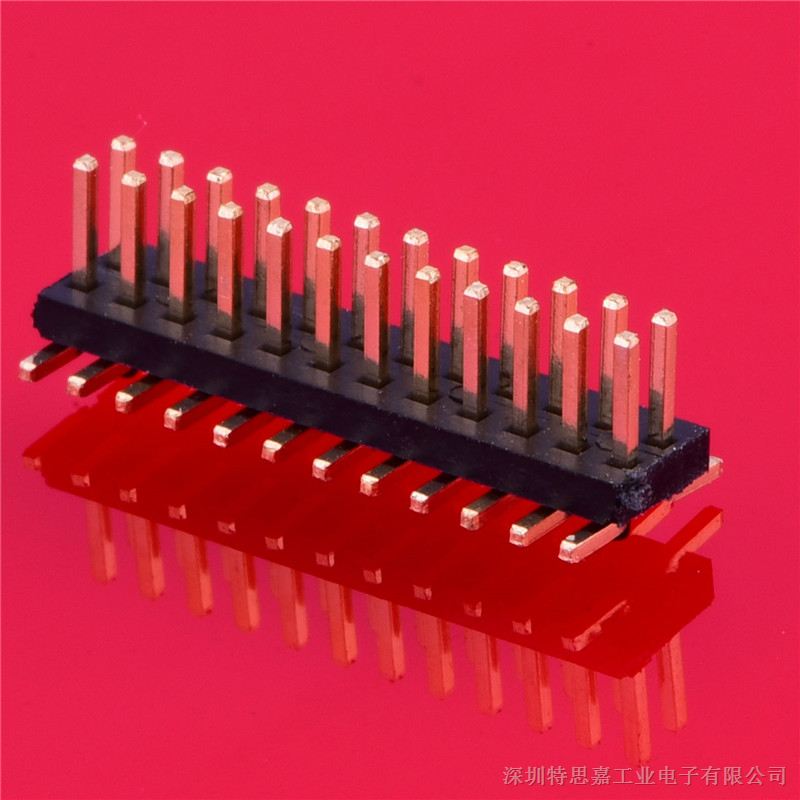

排针连接器产品详情：

类型	排针连接器-板装插座（表面贴装）
极数	2-100
间距	1.27mm
进入角度	180°     顶部进入
颜色 - 树脂	黑色
电气
额定电流	1 A AC(rms)
额定电压	250V AC(rms)/DC
接触电阻	20 mΩ Max
绝缘电阻	1000 MΩ Min
耐电压	600V AC r.m.s
工作温度范围	-40ºC~+105ºC
材料
材料-金属	黄铜
材料 - 接触处电镀	金
材料 - 终端处电镀	金   / 锡
材料 - 树脂	PA6T UL94V-0

连接器造型的基本原则
●屏蔽
随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽的效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
●防误插
防误插有两方面：一方面是连接器本身，连接器本身旋转180度，错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配化；另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插座上去，此时就需要注意，如果出现这样情况时会引起严重后果（非简单告警，带有破坏性）的时候，必须将A、B接口选择为不同类型的插座。

【特思嘉连接器应用领域】
特思嘉工业电子是领先的连接器方案服务商，主要的产品有USB连接器、IDC连接器、线到板连接器、板到板连接器、FPC/FFC连接器等。特思嘉工业电子的服务涉及于各个行业的客户，包括数据通信、电信、汽车、工业、消费品、 医疗、新能源、军用品、计算机及计算机外围设备等相关领域。
