FPH254S1
TXGA
是
2.54 mm
3A AC(rms)
250V AC(rms)/DC
20 mΩ Max
-40ºC~+105ºC
企业名：深圳特思嘉工业电子有限公司
类型：原厂制造商
电话： 4008769055
联系人：周芳/李群
QQ：
微信：
邮箱：sales@txga.com
地址：广东深圳中国深圳市龙华新区清祥路宝能科技园
∟ 条形(压接式)连接器(1)∟ 圆形连接器(89)∟ 矩形/重载连接器(1)∟ 射频(同轴)连接器(44)∟ 线对线连接器(12)∟ 板对板连接器(330)∟ 板对线连接器(699)∟ FFC/FPC/薄膜电缆连接器(513)∟ 电缆连接器(18)∟ 扁平电缆连接器(2)∟ 电脑连接器(308)∟ USB连接器(314)∟ HDMI连接器(14)∟ D-SUB(VGA)连接器(594)∟ 电源连接器(15)∟ 汽车连接器(14)∟ 牛角/简牛连接器(290)∟ 电池连接器(22)∟ 卡座类连接器(153)∟ 卡座(16)∟ 接线柱(头)(1)∟ 端子(23)∟ 端子接插件(2)∟ 排针(母)(519)∟ 插针(座)(82)∟ 耳机插头(座)(2)∟ 插头(座)(355)∟ 电源插头(座)(8)∟ 连接器胶壳(72)∟ 水晶头(1)∟ 线束(26)∟ 其他连接器(52)∟ 存储器连接器(1)

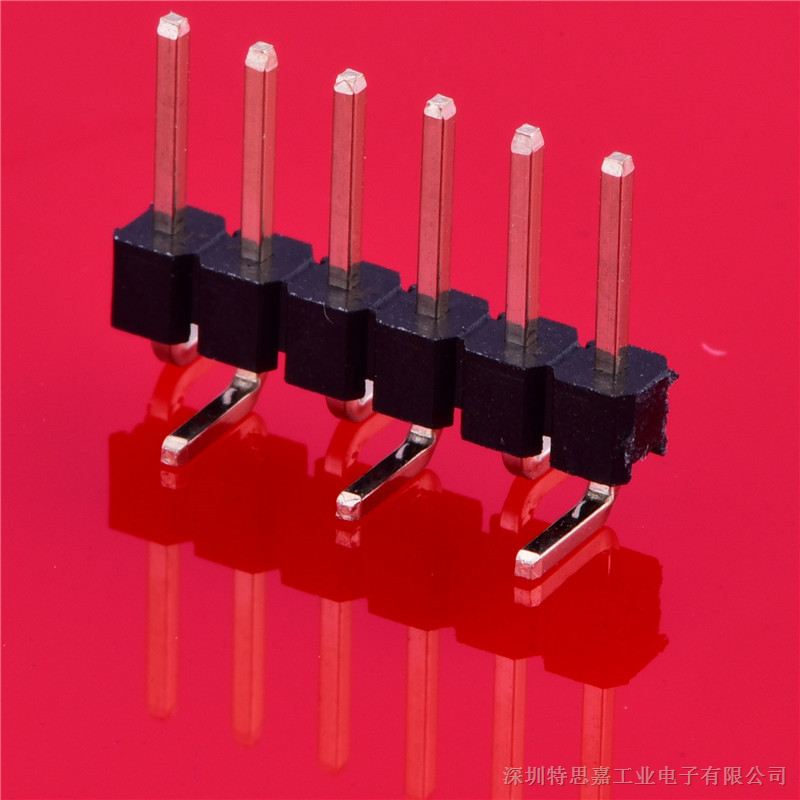

排针连接器-板装插座 间距：2.54mm
产品系列：FPH254S1
极数范围：1-40
状态：在产
RoHS:是
| 类型 | 排针连接器-板装插座（表面贴装） |
| 极数 | 1-40 |
| 间距 | 2.54 mm |
| 进入角度 | 180° 顶部进入 |
| 颜色 - 树脂 | 黑色 |
| 电气 |
|
| 额定电流 | 3 A AC(rms) |
| 额定电压 | 250V AC(rms)/DC |
| 接触电阻 | 20 mΩ Max |
| 绝缘电阻 | 1000 MΩ Min |
| 耐电压 | 600V AC r.m.s |
| 工作温度范围 | -40ºC~+105ºC |
| 材料 |
|
| 材料-金属 | 黄铜 |
| 材料 - 接触处电镀 | 金 |
| 材料 - 终端处电镀 | 金 / 锡 |
| 材料 - 树脂 | PA6T UL94V-0 |
单排针的作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。通常与排母配套使用，构成板对板连接;或与线束配套使用，构成板对线连接;亦可独立用于板与板连接。人们在选择单排针时，首先会考虑到成本的控制，其它是对高质量、高稳定性，还有单排针本身的设计特点。为了避免电子设计师们在设计过程中低估了单排针的重要性，因小失大，我们为此向大家提出一些参考意见。那就是在设计时一定要有双杆设计思路;还有就是要有坚固的设计性等等。
连接器造型的基本原则
●屏蔽
随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽的效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
●防误插
防误插有两方面：一方面是连接器本身，连接器本身旋转180度，错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配统一化；另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插座上去，此时就需要注意，如果出现这样情况时会引起严重后果（非简单告警，带有破坏性）的时候，必须将A、B接口选择为不同类型的插座。
