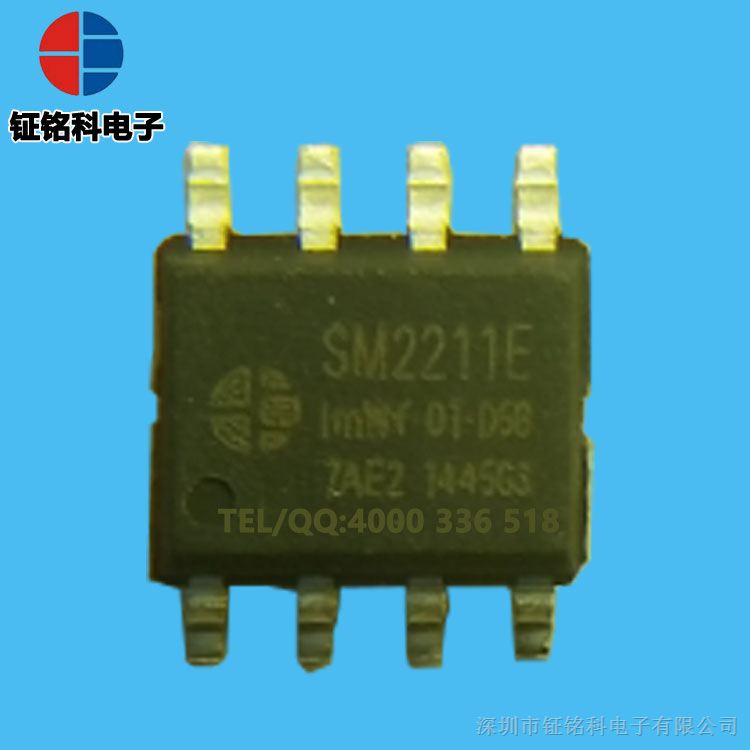

SM2211E概述：



       SM2211E是一款可开关分段调节亮度或者色温的LED恒流驱动芯片。无需更换已有的线路，利用原有墙壁的开关进行控制，适用于200Vac~240Vac或90Vac~130Vac输入电压，批量恒流精度小于±5%。



产品特点：



     1.输入电压220Vac,110Vac

     2.恒流精度±5%

     3.内置过温补偿

     4.可实现分段调节亮度，调节比例可外部设置

     5.可实现分段调节色温，输出功率可外部设置

     6.1-3秒开关切换

     7.无电解应用，PF>0.9

     8.封装形式：ESOP8

应用领域:



     1.LED恒流驱动

     2.T5/T8系列LED日光灯管

     3.LED球泡灯

     4.LED吸顶灯



应用案例：

     当SM2211E在开关分段调节亮度应用中，可根据开启关闭控制开关，依次改变输出电流的大小，从而改变LED灯的亮度，调节比例可以通过外接REXT电阻进行调整。



下图是SM2211E实现的开关分段调光方案。开关关断再打开，灯光（电流）亮度改变，依次为50%，100%，X% (X可调)。本方案及PCB板支持有电解和无电解两种应用，可通过EMC认证。



     当SM2211E在分段调节色温应用中，可根据开启和关闭控制开关，依次改变两路输出端口开关状态，实现两路不同颜色LED灯的交替亮灭以实现调节色温的目的，调节外接REXT电阻可对输出功率进行调节。



下图是SM2211E实现的开关分段调色方案。开关关闭再打开，色温改变，依次为自然光(4000K)，暖白(2700K)，冷白(6000K)。在色温调节过程中，系统保持恒功率输出，复位状态为自然光。





上述两个实例都是小体积、去电源化的球泡灯。采用SM2211E也可以实现大功率的吸顶灯，如16W，24W等多种规格。
