SINAMICS S120 – 说明

SINAMICS S120 模块化运动控制驱动器适用于机械与系统工程中的高性能驱动应用。西门子的高性能驱动系统为您提供了广泛而相互协调的组件与功能，可作为一个全面的运动控制驱动系统使用。这些运动控制驱动器包括高性能单轴驱动器和多轴共直流母线驱动器，具有矢量控制或伺服控制，可实现量身定制的高性能驱动解决方案。SINAMICS S120 运动控制驱动器是一种高性能驱动器，使用灵活，可提高生产效率。除具有创新的系统结构和数字通信功能外，这些运动控制驱动器还提供了创新的工具，并且接线简便，从而可进行高效组态与快速调试。SINAMICS S120 功率范围为 0.12 - 4500 kW，具有各种结构形式和冷却方式。



SIMODRIVE? 611变频系统，可以配合使用多种不同的驱动系统，并且可以很容易地对它们进行适配，以满足必要的驱动性能和机器轴数。
---- SIMODRIVE 611是一种模块化晶体管脉冲变频器，可以实现多轴以及组合驱动解决方案。基于其模块化设计，使用SIMODRIVE，可以提供根据驱动任务而量身定做的灵活而经济的驱动解决方案。SIMODRIVE 611由几个功能模块组成。电源馈电模块可以提供最大120 kW的总功率。目前，已经有上百万个驱动器采用了SIMODRIVE 611系统进行驱动控制，尤其是机床行业。SIMODRIVE 611 universal插入式闭环控制单元可适用于所有三相电机，为各种应用场合提供理想的驱动解决方案，包括印刷、包装、塑料工业、玻璃工业、陶瓷和石材加工工业中的加工机器，以及冲压机、材料装卸、输送和运输设备。
---- SIMODRIVE 611已通过CE、EN、CUL国际认证，适用于多种输入电压等级，全球通用。
---- 除了传统的速度和转矩控制等驱动功能以外，SIMODRIVE 611 universal还在标准型号中提供有集成的定位功能，从而减轻控制器的负担。在进给程序段编辑器中，每个轴可以以纯文本的方式最多保存64个独立的进给程序段。采用用户友好的调试工具SimoCom U，在调试过程中即可很容易地进行程序段的输入和保存。
---- SIMODRIVE电源模块可以与任何电机配合。使用SIMODRIVE 611 universal插入式闭环控制单元，可以控制所有类型的电机-包括同步电机、感应电机、直线电机或扭矩电机-用于伺服或主传动轴应用。根据应用需要，感应电机还可选装编码器。使用SlMODRIVE 611，即使双轴应用，结构也极为紧凑，除了单轴应用以外，SIMODRIVE 611还提供有双轴驱动型号。它使用双轴电源模块，结构极为紧凑。
---- "模块化"是SIMODRIVE 611的设计宗旨
? 可连接全球各种电网
- 电源电压范围宽，3 AC 400 V，3 AC415 V，3 AC 480 V
- 可以直接在TN网中运行
- 通过使用用于I/RF模块(16 kW及以上)的电源滤波器，还可在通用的电流选择性保护设备上运行。

? I/RF模块：提高运行安全性，降低系统扰动
o 通过闭环电源接口模块供电,驱动轴的运行不受电源扰动影响。

o 在制动过程中，多余电能将被反馈到电网中，实现节电功能


? 不同的冷却方式，极力满足各种需要对于I/RF模块和功率模块，提供有以下冷却方式：
o 内部散热

o 外部散热

o 风道散热


? 单轴型和双轴型SIMODRIVE 611 universal 插入式闭环控制单元直接测量系统。

? 所有数据军安全的保存在一个数据包中

? 安全停机功能


西门子CPU控制板

? MOTION-CONNECT：用户化的最佳机器连接
---- 一流的驱动系统应灵活适配各种自动化解决方案。不管是集成在SlMATIC?系统还是集成在其它自动化系统，SlMODRIVE 611universal都可通过PROFIBUS DP甚至是CAN总线集成在所有自动化环境中。
? 通过PROFIBUS DP进行通讯，全球最成功的现场总线标准

? SimoCom U-一种简便易用、功能强大的调试工具。这种基于Windows 95/98/NT/2000/XP操作系统的功能强大的软件工具，可以以简单的菜单提示界面提供调试功能、维修信息以及在线帮助

? Drive ES使全集成自动化成为可能：使用SIMODRIVE 611 universal，可以将驱动技术更容易、更便捷、更经济地集成在SIMATIC和SIMOTION?自动化环境中

? Drive ES Basic：通往全集成自动化之路。调试，参数配置，跟踪和故障分析

? Drive ES SIMATIC：配置通讯Drive ES SIMATIC提供有用于SIMATICCPU的功能块和样例项目。

? 定位控制：通过SimoCom U的功能强大的进给程序段编辑器可以非常简便地实现
- 凸轮，返回参考点或带有可配置偏移量的零点标记
- 作为通过信号、终端/PROFIBUS DP配置值的基准点设置

? 轴的耦合：使用SIMODRIVE 611 universal，您可以使用PROFIBUS DP或终端对驱动系统进行联接。外部驱动系统以及内部双轴模块都可进行联接。通过PROFIBUS的轴的电子联接基于PROFIBUS DP子站之间的直接通讯。如果使用终端联接，实际位置可以通过可选方向增量式轴角编码器接口进行联接，或通过集成的模拟量输入/输出接口进行扭矩耦合。

? Teach In 功能：使用"Teach In"功能，可以将轴的位置作为目标位置直接输入到规定的进给程序段中。例如，使用"JOG"和/或"增量式JOG"功能，可以将轴驱动到所需的位置上。然后，将命令保存在进给程序段编辑器中。由此可以很容易地将这一已知位置传递到进给程序中。
? 与上位控制系统的通用接口
o 模拟接口±10V，用于设定点输入(转速/转距设定点)
o "起动锁定"功能接口
o 使用PROFIBUS DP接口，可以将SIMODRIVE 611 universal无缝集成在任何自动化环境中。

6FC5111-0CA01-0AA0 6SN1118-0DK23-0AA2 6FX2007-1AC04 6AU1410-0AA00-0AA0

6FC5147-0AA14-1AA2 6SN1118-0DM31-0AA2 6FX6002-2CA31-1AF0 6AU1410-0AB00-0AA0

6FC5203-0AD10-0AA0 6SN1118-0DM33-0AA2 6FX6002-5CA01-1AF0 6AU1425-0AA00-0AA0

6FC5203-0AF01-0AA0 6SN1118-0NH01-0AA1 6FX5002-5CS12-1AD0 6AU1435-0AA00-0AA1

6FC5203-0AF02-0AA1 6SN1118-0NH11-0AA1 6FX2007-1AD03 6AU1445-0AA00-0AA0

6FC5203-0AF03-0AA0 6SN1118-0NJ01-0AA1 6FX5002-5CA01-1BE0 6SL3040-0NA00-0AA0

6FC5203-0AF22-0AA2 6SN1118-0NK01-0AA1 6FX5002-2EQ10-1BE0 6AU1400-2PA00-0AA0

6FC5210-0DF20-0AA0 6SN1118-1NH01-0AA1 6FX2007-1AE14 6AU1425-0AA00-0CA0

6FC5210-0DF21-2AA0 6SN1118-1NJ01-0AA1 6FX2001-3CC50 6AU1435-0AA00-0CA1

6FC5210-0DF22-2AA0 6SN1118-1NK01-0AA1 6FX2001-5QP24 6AU1445-0AA00-0CA0

6FC5210-0DF31-2AB0 6SN1123-1AA00-0AA2 6FX8002-5DA01-1AB0 6AU1820-0AA42-01B0

6FC5211-0BA01-0AA4 6SN1123-1AA00-0BA2 6FX8002-5CA01-1FA0 6AU1820-0AA43-01B0

6FC5247-0AA00-0AA3 6SN1123-1AA00-0CA2 6FX5002-2DC10-1AJ0 6AU1820-0AA44-01B0

6FC5247-0AA06-0AA0 6SN1123-1AA00-0DA2 6FX5002-2CA12-1DA0 6AU1820-1AA20-0AB0

6FC5247-0AA18-0AA0 6SN1123-1AA00-0EA2 6FX2001-2QF00 6AU1820-1AB20-0AB0

6FC5250-7CX30-4AH0 6SN1123-1AA00-0HA2 6FX2007-1AE04 6AU1820-1AC20-0AB0

6FC5303-0AF22-0AA1 6SN1123-1AA00-0JA1 6AU1820-0AA20-0AB0

6FC5357-0BB15-0AB0 6SN1123-1AA00-0KA1 6AU1240-1AA00-0AA0

6FC5357-0BB25-0AB0 6SN1123-1AA00-0LA3 6AU1720-1KA00-0AA0

6FC5357-0BB35-0AB0 6SN1123-1AA01-0FA1 6AU1720-1KA00-0AA0 Z M24

6FC5371-0AA10-0AA2 6SN1123-1AB00-0AA2 6AU1240-1AA00-0CA0

6FC5611-0CA01-0AA1 6SN1123-1AB00-0BA2 6AU1400-2PA00-0AA0

6FC9320-5DC01 6SN1123-1AB00-0CA3 6AU1820-2AA20-0AB0

6SN1112-1AC01-0AA1 6SN1123-1AB00-0HA2

6SN1114-0NB01-0AA1 6SN1145-1AA01-0AA2

6SN1118-0AE11-0AA1 6SN1145-1BA01-0BA2

6SN1118-0DG21-0AA1 6SN1145-1BA02-0CA2

6SN1118-0DG23-0AA1 6SN1145-1BB00-0EA1

6SN1118-0DH23-0AA1 6SN1145-1BB00-0FA1

6SN1118-0DJ21-0AA2 6SN1146-1AB00-0BA1

6SN1118-0DJ23-0AA2 6SN1162-0BA02-0AA2

6SN1118-0DK21-0AA2 6SN1227-2ED10-0HA0

一、部分产品订货号

1、公共直流母排的SINAMICS S120 DC/AC 的多轴驱动器

1． 电源部分：将输入的三相交流电整流成直流电( 对应Masterdrives 的整流、整流/回馈及AFE 等部分)

1.1 主动型电源模块(ALM)：整流/回馈单元，100%回馈电网，输出的直流母线电压稳定且可调 ，必须与对应的AIM 一起使用。

书本型(3AC 380 … 480V)

16kW 6SL3130-7TE21-6AA3

36kW 6SL3130-7TE23-6AA3

55kW 6SL3130-7TE25-5AA3

80kW 6SL3130-7TE28-0AA3

120kW 6SL3130-7TE31-2AA3

装置型(3AC 380 … 480V)

560kW 6SL3330-7TG35-8AA3

800kW 6SL3330-7TG37-4AA3

1100kW 6SL3330-7TG41-0AA3

1400kW 6SL3330-7TG41-3AA3

1.2 智能型电源模块(SLM)：整流/回馈单元，100%回馈电网，输出的直流母线电压不可调，必须与对应的电抗器一起使用。

书本型(3AC 380 … 480V)

5kW 6SL3130-6AE15-0AB0

10kW 6SL3130-6AE21-0AB0

16kW 6SL3130-6TE21-6AA3

36kW 6SL3130-6TE23-6AA3

55kW 6SL3130-6TE25-5AA3

装置型(3AC 380 … 480V)

250kW 6SL3330-6TE35-5AA3

355kW 6SL3330-6TE37-3AA3

500kW 6SL3330-6TE41-1AA3

630kW 6SL3330-6TE41-3AA3

800kW 6SL3330-6TE41-7AA3

装置型(3AC 500 … 690V)

450kW 6SL3330-6TG35-5AA3

710kW 6SL3330-6TG38-8AA3

1000kW 6SL3330-6TG41-2AA3

1400kW 6SL3330-6TG41-7AA3

1.3 基本型电源模块(BLM)：整流单元，不能回馈能量，推荐与对应的电抗器一起使用

书本型(3AC 380 … 480V)

20kW 6SL3130-1TE22-0AA0

40kW 6SL3130-1TE24-0AA0

100kW 6SL3130-1TE31-0AA0

装置型(3AC 380 … 480V)

200kW 6SL3330-1TE34-2AA3

250kW 6SL3330-1TE35-3AA3

400kW 6SL3330-1TE38-2AA3

560kW 6SL3330-1TE41-2AA3

710kW 6SL3330-1TE41-5AA3

装机装柜型(3AC 500 … 690V)

250kW 6SL3330-1TG33-0AA3

355kW 6SL3330-1TG34-3AA3

560kW 6SL3330-1TG36-8AA3

900kW 6SL3330-1TG41-1AA3

1100kW 6SL3330-1TG41-4AA3

2． 电机模块部分：连接到公共直流母排上功率单元( 对应Masterdrives 的逆变器部分，但不含控制单元)．

书本型电机模块( 510 … 720V DC)

单电机模块

1.6kW 6SL3120-1TE13-0AA3

2.7kW 6SL3120-1TE15-0AA3

4.8kW 6SL3120-1TE21-0AA3

9.7kW 6SL3120-1TE21-8AA3

16kW 6SL3120-1TE23-0AA3

24kW 6SL3120-1TE24-5AA3

32kW 6SL3120-1TE26-0AA3

46kW 6SL3120-1TE28-5AA3

71kW 6SL3120-1TE31-3AA3

107kW 6SL3120-1TE32-0AA4

双电机模块

2x1.6kW 6SL3120-2TE13-0AA3

2x2.7kW 6SL3120-2TE15-0AA3

2x4.8kW 6SL3120-2TE21-0AA3

2x9.7kW 6SL3120-2TE21-8AA3

装置型电机模块( 510 … 720V DC)

75kW 6SL3320-1TG28-5AA3

90kW 6SL3320-1TG31-0AA3

110kW 6SL3320-1TG31-2AA3

132kW 6SL3320-1TG31-5AA3

160kW 6SL3320-1TG31-8AA3

200kW 6SL3320-1TG32-2AA3

250kW 6SL3320-1TG32-6AA3

315kW 6SL3320-1TG33-3AA3

400kW 6SL3320-1TG34-1AA3

450kW 6SL3320-1TG34-7AA3

560kW 6SL3320-1TG35-8AA3

710kW 6SL3320-1TG37-4AA3

800kW 6SL3320-1TG38-1AA3

900kW 6SL3320-1TG38-8AA3

1000kW 6SL3320-1TG41-0AA3

1200kW 6SL3320-1TG41-3AA3

4． 控制单元和常用选件

多轴控制单元CU320 6SL3040-0MA00-0AA1 Sinamics S120 多轴驱动器的控制单元，带Profibus-DP 接口

CF 卡(不带性能扩展1) 6SL3054-0CG00-1AA0 基本CF 卡，V2.6，用于CU320，能控制1-2 矢量轴

CF 卡(带性能扩展1) 6SL3054-0CG01-1AA0 带扩展性能的CF 卡，V2.6，用于CU320，能控制1-4 矢量轴

BOP20 简易操作面板 6SL3055-0AA00-4BA0 直接插到CU310 或CU320 控制单元上，用于读写驱动器参数

AOP30 高级操作面板 6SL3055-0AA00-4CA3 通过RS232 串口与CU320 控制单元连接，用于读写驱动器参数

多轴控制单元CU320-2DP 6SL3040-1MA00-0AA0 Sinamics S120 多轴驱动器的控制单元，带1 个Profibus-DP 接口，一个以太网接口

多轴控制单元CU320-2PN 6SL3040-1MA01-0AA0 Sinamics S120 多轴驱动器的控制单元，带1 个Profibus-NET 接口，一个以太网接口

CF 卡(不带性能扩展1) 6SL3054-0EF00-1BA0 基本CF 卡，V4.5，用于CU320-2，能控制1-3 矢量轴

CF 卡(带性能扩展1) 6SL3054-0EF01-1BA0 带扩展性能的CF 卡，V4.5，用于CU320-2，能控制1-6 矢量轴

编码器转换模块SMC10 6SL3055-0AA00-5AA3 将Resolver 的编码器信号转变成Drive-CLiQ 信号

编码器转换模块SMC20 6SL3055-0AA00-5BA3 将下列的编码器信号转变成Drive-CLiQ 信号：

a). Sin/Cos 增量编码器

b). EnDat 绝对值编码器

c). 带Sin/Cos 1Vpp 增量信号的SSI 编码器

编码器转换模块SMC30 6SL3055-0AA00-5CA2

将下列的编码器信号转变成Drive-CLiQ 信号：

a). TTL/HTL 增量编码器

b). 带TTL/HTL 增量信号的SSI 编码器

c). 不带增量信号的SSI 编码器

控制单元适配器CUA31 6SL3040-0PA00-0AA1 CU320 借助CUA31 来控制PM340

控制单元适配器CUA32 6SL3040-0PA01-0AA0 CU320 借助CUA32 来控制PM340，CUA32 集成了TTL/.HTL 编码器接口

TM31 端子模块 6SL3055-0AA00-3AA1 I/O 扩展模块 (DI/DO，AI/AO 等)，通过DRIVE-CLiQ 连接

TM41 端子模块 6SL3055-0AA00-3PA0 带TTL 编码器信号输出的I/O 扩展模块（DI/DO， AI/AO，TTL 编码器信号等)。通过DRIVE-CLiQ 连接

TM15 端子模块 6SL3055-0AA00-3FA0 带指示灯DI/DO 扩展模块。通过DRIVE-CLiQ 连接

TM54F 端子模块 6SL3055-0AA00-3BA0 安全DI/DO 扩展模块。通过DRIVE-CLiQ 连接

TB30 端子板 6SL3055-0AA00-2TA0 DI/DO 扩展模板(DI/DO，AI/AO)，通过DRIVE-CLiQ 连接

CBE20 ProfiNet 模块 6SL3055-0AA00-2EB0 ProfiNet 通讯板，直接插入到CU320 上

CBC CAN-Bus 模块 6SL3055-0AA00-2CA0 CAN 通讯板，直接插入到CU320 上

DMC20 (HUB 模块) 6SL3055-0AA00-6AA0

与电源相关的选件

VSM10 电网电压监测模块 6SL3053-0AA00-3AA0 监测电网特性。对于电网波动较大的地区，强力推进使用

VCM 电压限制模块 6SL3100-1VE00-0AA0 能够使电机电缆与DC 母线电缆之和延长至630m(屏蔽)和850m(非屏蔽）

＋24V 控制电源模块 6SL3100-1DE22-0AA0 通过DC 母线电压产生+24V 输出电容模块 6SL3100-1CE14-0AA0 存储能量

DC 母排适配器 6SL3162-2BD00-0AA0 用于≤ 30A 的电机模块和DC 母线之间的连接

DC 母排适配器 6SL3162-2BM00-0AA0 用于> 30A 的电机模块和DC 母线之间的连接

DC 母排适配器 6SL3162-2BM01-0AA0 用于两组电机模块之间的并联

+24V 端子适配器 6SL3162-2AA00-0AA0 用作电源模块或电机模块提供+24V 电源的端子适配器

电机电源端子连接器 6SL3162-2MA00-0AA0 当用户自己提供电缆或订购不含插头的电机电缆时，需要用此连接器与电机模块连接，只适合与≤ 30A 的电机模块连接。

SINAMICS S120 AC/AC 的单轴驱动器（PM340）

1． 功率模块：变频器部分，但不含控制单元。(与同类产品相比，具有极高的重载电流和过载特性)

模块型功率模块

进线电压:1 相 200V-240VAC

0.12kW 6SL3210-1SB11-0UA0 内部风冷(不带滤波器) 6SL3210-1SB11-0AA0 内部风冷(带滤波器)

0.37kW 6SL3210-1SB12-3UA0 内部风冷(不带滤波器) 6SL3210-1SB12-3AA0 内部风冷(带滤波器)

0.75kW 6SL3210-1SB14-0UA0 内部风冷(不带滤波器) 6SL3210-1SB14-0AA0 内部风冷(带滤波器)

进线电压:3 相 380V-480VAC

0.37kW 6SL3210-1SE11-3UA0 内部风冷(不带滤波器)

0.55kW 6SL3210-1SE11-7UA0 内部风冷(不带滤波器)

0.75kW 6SL3210-1SE12-2UA0 内部风冷(不带滤波器)

1.1kW 6SL3210-1SE13-1UA0 内部风冷(不带滤波器)

1.5kW 6SL3210-1SE14-1UA0 内部风冷(不带滤波器)

2.2kW 6SL3210-1SE16-0UA0 内部风冷(不带滤波器) 6SL3210-1SE16-0AA0 内部风冷(带滤波器)

3kW 6SL3210-1SE17-7UA0 内部风冷(不带滤波器) 6SL3210-1SE17-7AA0 内部风冷(带滤波器)

4kW 6SL3210-1SE21-0UA0 内部风冷(不带滤波器) 6SL3210-1SE21-0AA0 内部风冷(带滤波器)

7.5kW 6SL3210-1SE21-8UA0 内部风冷(不带滤波器) 6SL3210-1SE21-8AA0 内部风冷(带滤波器)

11kW 6SL3210-1SE22-5UA0 内部风冷(不带滤波器) 6SL3210-1SE22-5AA0 内部风冷(带滤波器)

15kW 6SL3210-1SE23-2UA0 内部风冷(不带滤波器) 6SL3210-1SE23-2AA0 内部风冷(带滤波器)

18.5kW 6SL3210-1SE23-8UA0 内部风冷(不带滤波器) 6SL3210-1SE23-8AA0 内部风冷(带滤波器)

22kW 6SL3210-1SE24-5UA0 内部风冷(不带滤波器) 6SL3210-1SE24-5AA0 内部风冷(带滤波器)

30kW 6SL3210-1SE26-0UA0 内部风冷(不带滤波器) 6SL3210-1SE26-0AA0 内部风冷(带滤波器)

37kW 6SL3210-1SE27-5UA0 内部风冷(不带滤波器) 6SL3210-1SE27-5AA0 内部风冷(带滤波器)

45kW 6SL3210-1SE31-0UA0 内部风冷(不带滤波器) 6SL3210-1SE31-0AA0 内部风冷(带滤波器)

55kW 6SL3210-1SE31-1UA0 内部风冷(不带滤波器) 6SL3210-1SE31-1AA0 内部风冷(带滤波器)

75kW 6SL3210-1SE31-5UA0 内部风冷(不带滤波器) 6SL3210-1SE31-5AA0 内部风冷(带滤波器)

90kW 6SL3210-1SE31-8UA0 内部风冷(不带滤波器) 6SL3210-1SE31-8AA0 内部风冷(带滤波器)

装机装柜型功率模块(内部风冷)

110kW 6SL3310-1TE32-1AA0

132kW 6SL3310-1TE32-6AA0

160kW 6SL3310-1TE33-1AA0

200kW 6SL3310-1TE33-8AA0

250kW 6SL3310-1TE35-0AA0

2． 控制单元和常用选件

单轴控制器 CU310DP 6SL3040-0LA00-0AA1 Sinamics S120 单轴驱动器的控制单元，带Profibus-DP 接口

单轴控制器 CU310PN 6SL3040-0LA01-0AA1 Sinamics S120 单轴驱动器的控制单元，带ProfiNet 接口

单轴控制器 CU305DP 6SL3040-0JA00-0AA0 Sinamics S110 单轴驱动器的控制单元，带Profibus-DP 接口

单轴控制器 CU305CAN 6SL3040-0JA02-0AA0 Sinamics S110 单轴驱动器的控制单元，带CAN 接口

CU305 MMC 存储卡(空) 6SL3054-4AG00-0AA0 空MMC 存储卡，用于 Sinamics S110 程序存储或软件升级

CU305 MMC 存储卡(V4.4) 6SL3054-4EE00-0AA0 带有V4.34 本的存储卡，用于 Sinamics S110 程序存储或软件升级

抱闸继电器 6SL3252-0BB00-0AA0 用于Sinamics S120 AC 单轴驱动器控制带抱闸电机的抱闸控制

安全抱闸继电器 6SL3252-0BB01-0AA0 用于Sinamics S120 AC 单轴驱动器控制带抱闸电机的安全抱闸控制

SINAMICS S120 常用的Drive-CLiQ 电缆

标配Drive-CLiQ 电缆(没有+24V DC 芯)，用于连接各控制模块、电源模块、、电机模块、信号模块及各扩展模块之间

0.21m 6SL3060-4AF00-0AA0

0.26m 6SL3060-4AH00-0AA0

0.31m 6SL3060-4AK00-0AA0

0.36m 6SL3060-4AM00-0AA0

0.41m 6SL3060-4AP00-0AA0

0.6m 6SL3060-4AU00-0AA0

0.95m 6SL3060-4AA10-0AA0

1.20m 6SL3060-4AW00-0AA0

1.45m 6SL3060-4AF10-0AA0

2.1m 6SL3060-4AB20-0AA0

以固定的长度订货

IP20/20

<2m : MC 产品

>2m : LD 产品

2.80m 6SL3060-4AJ20-0AA0

根据米数订货 P20/20 最长为70m 6FX2002-1DC00-….

标配的MOTION-ConNECT 500 Drive-CLiQ 电缆(含+24V DC 芯)，用于连接电机编码器

根据米数订货 IP20/IP67 最长为100m 6FX5002-2DC10-….

二、部分S120备件订货号

6SL3351-1AE32-1AA0 6SL3351-6FE33-8AA1 6SL3351-6GH34-7AB0

6SL3351-1AE32-1AA1 6SL3351-6FE35-0AA1 6SL3351-6GH35-8AB0

6SL3351-1AE32-6AA0 6SL3351-6GE32-1AA0 6SL3351-6GH37-4AB0

6SL3351-1AE32-6AA1 6SL3351-6GE32-1AA1 6SL3351-6GH38-1AB0

6SL3351-1AE33-1AA0 6SL3351-6GE32-1AB0 6SL3352-1AE36-1BA0

6SL3351-1AE33-1AA1 6SL3351-6GE32-6AA0 6SL3352-1AE37-5BA0

6SL3351-1AE33-8AA0 6SL3351-6GE32-6AA1 6SL3352-1AE38-4BA0

6SL3351-1AE33-8AA1 6SL3351-6GE32-6AB0 6SL3352-1AE41-0DA0

6SL3351-1AE35-0AA0 6SL3351-6GE33-1AA0 6SL3352-1AH34-1BA0

6SL3351-1AE35-0AA1 6SL3351-6GE33-1AA1 6SL3352-1AH34-7BA0

6SL3351-1AE36-1BA0 6SL3351-6GE33-1AB0 6SL3352-1AH35-8BA0

6SL3351-1AE37-5BA0 6SL3351-6GE33-8AA0 6SL3352-1AH37-4DA0

6SL3351-1AE38-4BA0 6SL3351-6GE33-8AA1 6SL3352-1AH38-1DA0

6SL3351-1AE41-0DA0 6SL3351-6GE33-8AB0 6SL3352-6BE00-0AA0

6SL3351-1AH28-5AA0 6SL3351-6GE35-0AA0 6SL3352-6BH00-0AA0

6SL3351-1AH31-0AA0 6SL3351-6GE35-0AA1 6SL3352-6TE32-1AA0

6SL3351-1AH31-2AA0 6SL3351-6GE35-0AB0 6SL3352-6TE32-6AA0

6SL3351-1AH31-5AA0 6SL3351-6GE36-1AB0 6SL3352-6TE33-1AA0

6SL3351-1AH31-8AA0 6SL3351-6GE37-5AB0 6SL3352-6TE33-8AA0

6SL3351-1AH32-2AA0 6SL3351-6GE38-4AB0 6SL3352-6TE35-0AA0

6SL3351-1AH32-6AA0 6SL3351-6GE41-0AB0 6SL3352-7AE32-6AA0

6SL3351-1AH33-3AA0 6SL3351-6GH28-5AB0 6SL3352-7AE32-6AA1

6SL3351-1AH34-1BA0 6SL3351-6GH31-0AB0 6SL3352-7AE35-0AA0

6SL3351-1AH34-7BA0 6SL3351-6GH31-2AB0 6SL3352-7AE35-0AA1

6SL3351-1AH35-8BA0 6SL3351-6GH31-5AB0 6SL3352-7AE38-4AA0

6SL3351-1AH37-4DA0 6SL3351-6GH31-8AB0 6SL3352-7AH31-5AA0

6SL3351-1AH38-1DA0 6SL3351-6GH32-2AB0 6SL3352-7AH33-3AA0

6SL3351-6FE32-1AA1 6SL3351-6GH32-6AB0 6SL3352-7AH35-8AA0

6SL3351-6FE32-6AA1 6SL3351-6GH33-3AB0 6SL3352-7BE32-6AA0

6SL3351-6FE33-1AA1 6SL3351-6GH34-1AB0 6SL3352-7BE35-0AA0

SINAMICS S120 – 亮点简介
伺服驱动器是模块化系统和机器设计的理想基础
创新的系统体系结构和数字通信功能
具有多种控制模式和与驱动器特定相关的工艺功能
内置有安全功能
通过 SIZER和 STARTER进行高效组态和快速调试
自动组态和自动优化
通过全集成自动化 (TIA) 实现集成解决方案
实现 SINAMICS 直至自动化级的集成

To the top of the page

SINAMICS S120 – 技术数据
额定值取决于运动控制驱动器的设计与类型
额定值取决于运动控制驱动器的设计与类型
电压和功率范围：
0.12 - 4500 kW230 V、380 - 480 V 和 500 - 690 V (50/60 Hz)
控制原理：
V/f 开环控制
矢量控制，带/不带编码器
伺服控制，带/不带编码器
To the top of the page

SINAMICS S120 – 典型应用
不管是连续的输送线还是同步及高动态过程，西门子的高性能驱动产品在众多工业应用中均能发挥作用。这些应用包括：包装机、印刷机、举升设备、塑料机械、轧机机组和试验台、纺织机、机床、造纸机、输送和装配系统。

SINAMICS S120 CM 高性能多机驱动变频调速柜
用于工业机械工程组态和工厂建设的高性能应用的模块式机柜装置解决方案可以配备 SINAMICS S120 CM 高性能多机驱动变频调速柜。该机柜模块特别适用于多台驱动系统必须协调工作的应用。这种驱动系统一般由多个电机模块构成，这些电机模块通过普通的直流链接互联, 而电机模块有中央电源模块供电。这种组态使各个驱动系统可以相互交换能量，并且可以实现紧凑式、经济高效的设计。 通常可以使用额定功率比所连电机模块总功率更低的电源模块。这样就降低了空间占用和支出。SINAMICS S120 CM 还可以安装具有更高功率输出的单个电机驱动系统。例如 具有 24 脉冲输入的 4.5MW 驱动器可以通过连接多个电源和电机模块来实现。

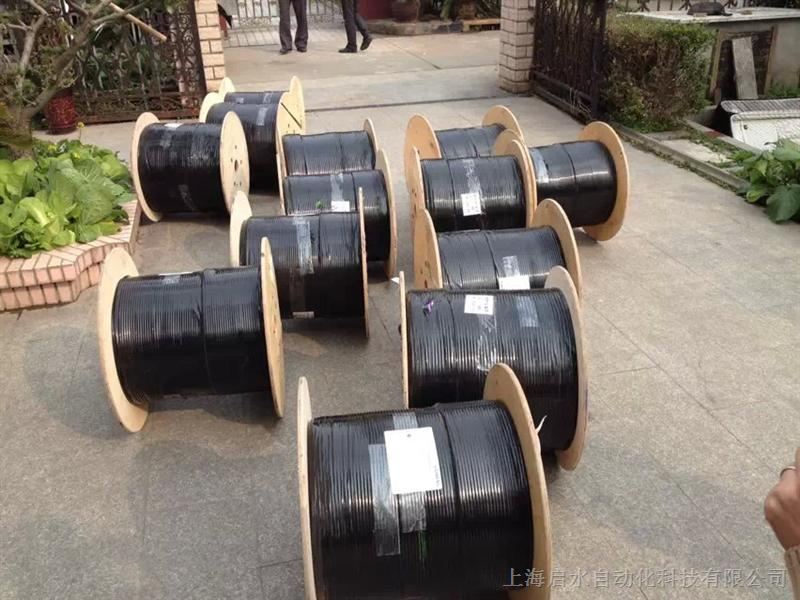

西门子现场总线电缆   西门子现场总线电缆

西门子现场总线，西门子通信电缆，西门子DP总线，西门子PROFIBUS通讯电缆
订货号：6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速标准电缆 GP, 2 芯, 屏蔽, 为快速安装而特殊设计，最大长度: 1000m, 最小订购数量: 20m, 按米销售 采用实心裸铜线导体作芯线，加厚铝箔和加密裸金属丝编织层，屏蔽效果好，紫色PVC外护套。具有良好的信号传输性能。）（原6XV1830-0AH10已升级为6XV1830-0EH10）

总线电缆
6XV1830-7AH10  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 拖缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm) 电线, 屏蔽, 按米销售, 最大长度: 1000m, 最小订购量: 20 m
6XV1830-7AN20  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 拖缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 非预装配，优选长度 20m
6XV1830-7AN50  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 拖缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 非预装配，优选长度 50m
6XV1830-7AT10  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 拖缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 非预装配，优选长度 100m
6XV1830-7BH15  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度： 1.5 m

6XV1830-7BH30  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度： 3 m
6XV1830-7BH50  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度： 5m
6XV1830-7BN10  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度： 10 m
6XV1830-7BN15  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度： 15 m
6XV1830-7BN20  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 20m
6XV1830-7BN25  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 25m
6XV1830-7BN30  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 30m
6XV1830-7BN35  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 35m
6XV1830-7BN40  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 40m
6XV1830-7BN45  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 45m
6XV1830-7BN50  SIMATIC NET, PROFIBUS ECOFAST 混合电缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 50m
6XV1860-2P  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 拖缆, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm) 电线, 屏蔽, 按米销售, 最大长度: 1000m, 最小订购长度: 20 m
6XV1860-3PH05  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 0.5m
6XV1860-3PH10  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 1m
6XV1860-3PH15  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 1.5m
6XV1860-3PH30  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 3m
6XV1860-3PH50  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 5m
6XV1860-3PN10  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 10m
6XV1860-3PN15  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 15m
6XV1860-3PN20  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 20m
6XV1860-3PN25  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 25m
6XV1860-3PN30  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 30m
6XV1860-3PN35  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 35m
6XV1860-3PN40  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 40m
6XV1860-3PN45  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 预装有 ECOFAST 插头和插座，拖缆，长度 45m
6XV1860-4PN20  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 拖缆，带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 无预装, 优选长度: 20 m
6XV1860-4PN50  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 拖缆，带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 无预装, 优选长度: 50 m
6XV1860-4PT10  SIMATIC NET, PROFIBUS ECOFAST 混合电缆 GP, 拖缆，带 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)电缆, 无预装, 优选长度: 100 m

供电电缆
6XV1812-8A  SIMATIC NET 电源电缆, 2 线制电源电缆, LITZ 导线, 2 x 0.75 平方毫米, 拖缆，最大长度: 2000m, 最小订购长度: 20m, 按米销售
6XV1830-8AH10  SIMATIC NET 电源电缆, 5 线制电源电缆, LITZ 导线, 5 x 1.5 平方毫米, 拖缆，最大长度: 1000m, 最小订购长度: 20m, 按米销售

连接电缆
6XV1830-1CH15  SIMATIC NET, 830-1T PROFIBUS 连接电缆,用于连接 数据端口，预装配，在电缆二端各装有一个 9 针 Sub-D 插头，1.5m
6XV1830-1CH30  SIMATIC NET, 830-1T PROFIBUS 连接电缆,用于连接 数据端口，预装配，在电缆二端各装有一个 9 针 Sub-D 插头，3m
6XV1830-2AH30  SIMATIC NET, PROFIBUS 830-2 连接电缆, 预装配，有二个 9 针 SUB-D 接头, 可切换端接电阻, 3m
6XV1830-2AH50  SIMATIC NET, PROFIBUS 830-2 连接电缆, 预装配，有二个 9 针 SUB-D 接头, 可切换端接电阻, 5m
6XV1830-2AN10  SIMATIC NET, PROFIBUS 830-2 连接电缆, 预装配，有二个 9 针 SUB-D 接头, 可切换端接电阻, 10m

西门子现场总线电缆

特征：屏蔽的双绞电缆，圆形截面

所有 PROFIBUS 总线电缆的特点：

因为双屏蔽作用，这些电缆特别适合用于易受电磁干扰的工业环境中。
通过总线电缆外皮和总线端子上的接地端子，能实现系统范围内的接地方案。
印有以米表示的标记
电缆类型

全新的快速连接（FC）总线电缆为径向对称设计，可使用剥线工具。以此，可以快速、简便地安装总线接头。

西门子现场总线电缆

PROFIBUS FC 标准电缆GP:
标准总线电缆专门为快速安装而设计的
PROFIBUS FC 标准电缆 IS GP：
具有特殊设计的标准总线电缆，用于快速安装本质安全分布式 I/O 系统
PROFIBUS FC 快速连接高强度电缆：
专门设计用于腐蚀环境和苛刻机械负荷条件
PROFIBUS FC 食用电缆：
该种电缆使用 PE 外套材料，因此适用于食品和烟草行业。
PROFIBUS FC 接地电缆：
专用于地下敷设。它不同于装备有附加外套的 PROFIBUS 总线电缆
PROFIBUS FC软电缆
柔性（绞合导线）、无卤素总线电缆，带聚氨酯护套，可偶然移动
PROFIBUS FC 拖缆:
专用于在拖缆中强制运动控制的总线电缆，例如在连续运动的机器部件中（绞合导线）
PROFIBUS FC FRNC 电缆：
双芯屏蔽，阻燃设计，无卤总线电缆，有一个共聚物外壳 FRNC（阻燃无腐蚀）

西门子现场总线电缆

１．PROFIBUS –DP作用

于现场层的高速数据传送。主站周期地读取从站的输入信息并周期地向从站发送输出信息。总线循环时间必须要比主站(PLC)程序循环时间短。除周期性用户数据传输外，PROFIBUS-DP还提供智能化设备所需的非周期性通信以进行组态．诊断和报警处理。

①传输技术：RS－485双绞线．双线电缆或光缆。波特率从9.6K bit/s到12M bit/s。

②总线存取：各主站间令牌传递，主站与从站间为主－从传送。支持单主或多主系统。总线上最站点(主－从设备)数为126。

③通信：点对点(用户数据传送)或广播(控制指令)。循环主－从用户数据传送和非循环主－主数据传送。

④运行模式：运行．清除．停止。

⑤同步：控制指令允许输入和输出同步。同步模式：输出同步；锁定模式：输入同步。

⑥功能：DP主站和DP从站间的循环用户有数据传送。各DP从站的动态激活和可激活。DP从站组态的检查。强大的诊断功能，三级诊断诊断信息。输入或输出的同步。通过总线给DP从站赋予地址。通过部线对DP主站(DPM1)进行配置，每DP从站的输入和输出数据最大为246字节。

⑦可靠性和保护机制：所有信息的传输按海明距离HD＝４进行。DP从站带看门狗定时器(Watchdog Timer)。对DP从站的输入／输出进行存取保护。DP主站上带可变定时器的用户数据传送监视。

⑧设备类型：第二类DP主站(DPM2)是可进行编程．组态．诊断的设备。第一类DP主站(DPM1)是中央可编程控制器，如PLC．PC等。DP从站是带二进制值或模拟量输入输出的驱动器．阀门等.

(1)

①速率：在一个有着32个站点的分布系统中，PROFIBUS-DP对所有站点传送512 bit/s 输入和512bit/s输出，在12Ｍbit/s时只需１毫秒。

② 诊断功能：经过扩展的PROFIBUS-DP诊断能对故障进行快速定位。诊断信息在总线上传输并由主站采集。诊断信息分三级：

·本站诊断操作：本站设备的一般操作状态，如温度过高．压力过低。

·模块诊断操作：一个站点的某具体I/O模块故障。

·通过诊断操作：一个单独输入／输出位的故障。

(2)

PROFIBUS-DP允许构成单主站或多主站系统。在同一总线上最多可连接126个站点。系统配置的描述包括：站数．站地址．输入／输出地址．输入／输出数据格式．诊断信息格式及所使用的总线参数。每个 PROFIBUS-DP系统可包括以下三种坏同类型设备：

① 一级DP主站(DPM1)：一级DP主站是中央控制器，它在预定的周期内与分散的站(如DP从站)交换信息。典型的DPM1如PLC或PC。

② 二级DP主站(DPM2)：二级DP主站是编程器．组态设备或操作面板，在DP系统组态操作时使用，完成系统操作和监视目的。

③ DP从站：DP从站是进行输入和输出信息采集和发送的外围设备(I／O设备．驱动器．HMI．阀门等)。

④ 单主站系统：在总线系统的运行阶段，只有一个活动主站。

⑤ 多主站系统：总线上连有多个主站。这些主站与各自从站构成相互独立的子系统。每个子系统包括一个DPMI．指定的若干从站及可能的DPM2设备。任何一个主站均可读取DP从站的输入／输出映象，但只有一个DP主站允许对DP从站写入数据。

(3)

系统行为

系统行为主要取决于DPM1的操作状态，这此状态由本地或总线的配置设备所控制。主要有以下三种状态：

·停止：在这种状态下，DPM1和DP从站之间没有数据传输。

·清除：在这种状态下，DPM1读取DP从站的输入信息并使输出信息保持在故障安全状态。

·运行：在这种状态下，DPM1处于数据传输阶段,循环数据通信时，DPM1从DP站读取输入信息并向从站写入输出信息。

① DPM1设备在一个预先设定的时间间隔内，以有选择的广播方式将其本地状态周期性地发送到每一个有关的DP从站。

② 如果在DPM1的数据传输阶段中发生错误，DPM1将所有有关的DP从站的输出数据立即转入清除状态，而DP从站将不在发送用户数据。在次之后,DPM1转入清除状态。

(4)

DPM1和DP从站间的循环数据传输

DPM1和相关DP从站之间的用户数据传输是由DPM1按照确定的递归顺序自动进行。在对总线系统进行组态时，用户对DP从站与DPM1的关系作出规定，确定哪些DP从站被纳入信息交换的循环周期，哪些被排斥在外。

DMP1和DP从站之间的数据传送分三个阶段：参数设定．组态．数据交换。在参数设定阶段，每个从站将自己的实际组态数据与从DPM1接受到的组态数据进行比较。只有当实际数据与所需的组态数据相匹配时，DP从站才进入用户数据传输阶段。因此，设备类型．数据格式．长度以及输入输出数量必须与实际组态一致。

(5)

DPM1和系统组态设备间的循环数据传输

除主－从功能外，PROFIBUS－DP允许主－主之间的数据通信，这些功能使组态和诊断设备通过总线对系统进行组态。

(6)

同步和锁定模式

除DPM1设备自动执行的用户数据循环传输外，DP主站设备也可向单独的DP从站．一组从站或全体从站同时发送控制命令。这些命令通过有选择的广播命令发送的。使用这一功能将打开DP从站的同步及锁定模式，用于DP从站的事件控制同步。

主站发送同步命令后，所选的从站进入同步模式。在这种模式中，所编址的从站输出数据锁定在当前状态下。在这之后的用户数据传输周期中，从站存储接收到输出的数据，但它的输出状态保持不变；当接收到下一同步命令时，所存储的输出数据才发送到外围设备上。用户可通过非同步命令退出同步模式。

锁定控制命令使得编址的从站进入锁定模式。锁定模式将从站的输入数据锁定在当前状态下，直到主站发送下一个锁定命令时才可以更新。用户可以通过非锁定命令退出锁定模式。

(7)

保护机制

对DP主站DPM1使用数据控制定时器对从站的数据传输进行监视。每个从站都采用独立的控制定时器。在规定的监视间隔时间中，如数据传输发生差错，定时器就会超时。一旦发生超时，用户就会得到这个信息。如果错误自动反应功能“使能”，DPM1将脱离操作状态，并将所有关联从站的输出置于故障安全状态，并进入清除状态。

2.扩展DP功能

DP扩展功能是对DP基本功能的补充，与DP基本功能兼容。

(１) DPM1与DP从站间非循环的数据传输。

(２) 带DDLM读和DDLM写的非循环读／写功能，可 读写从站任何希望数据。

(３) 报警响应，DP基本功能允许DP从站用诊断信息向主站自发地传输事件，而新增的DDLM－ALAM－ACK功能被用来直接响应从DP从站上接收的报警数据。

(４) DPM2与从站间的非循环的数据传输。

3．电子设备数据文件(GSD)

为了将不同厂家生产的PROFIBUS产品集成在一起，生产厂家必须以GSD文件(电子设备数据库文件)方式将这些品的功能参数(如I／O点数．诊断信息．波特率．时间监视等)。标准的GSD数据将通信扩大到操作员控制级。使用根据GSD所作的组态工具可将不同厂商生产的设备集成在同一总线系统中。

GSD文件可分为三个部分：

(1)总规范：包括了生产厂商和设备名称．硬件和软件版本．波特率．监视时间间隔．总线插头指定信号。

(2)与DP有关的规范：包括适用于主站的各项参数，如允许从站个数．上装／下装能力。

(3)与DP从站有关的规范：包括了与从站有关的一切规范，如输入／输出通道数．类型．诊断数据等。

4．PROFIBUS-DP行规

PROFIBUS–DP协议明确规定了用户数据怎样在总线各站之间传递，但用户数据的含义是在PROFIBUS行规中具体说明的。另外，行规还具体规定了PROFIBUS－DP如何用于应用领域。使用行规可使不同厂商所生产的不同设备互换使用，而工厂操作人员毋须关心两者之间的差异。因为与应用有关的含义在行规中均作了精确的规定说明。下面是PROFIBUS－DP行规，括弧中数字是文件编号：

(１) NC／RC行规(3.052)

(２) 编码器行规(3.062)

(３) 变速传动行规(3.071)

(４) 操作员控制和过程监视行规(HMI)

5.PROFIBUS –DP 传输距离

Profibus的传输速率为96～12kbps最大传输距离在12kbps时为1000m，15Mbps时为400m，可用中继器延长至10km。其传输介质可以是双绞线，也可以是光缆，最多可挂接 127个站点。

企业名：上海启水自动化科技有限公司

类型：经销商

电话： 021-60641322

手机：13918947748

联系人：吴杰

QQ：

邮箱：2880583564@qq.com

地址：上海上海市上海市松江区弘翔路58弄195号
