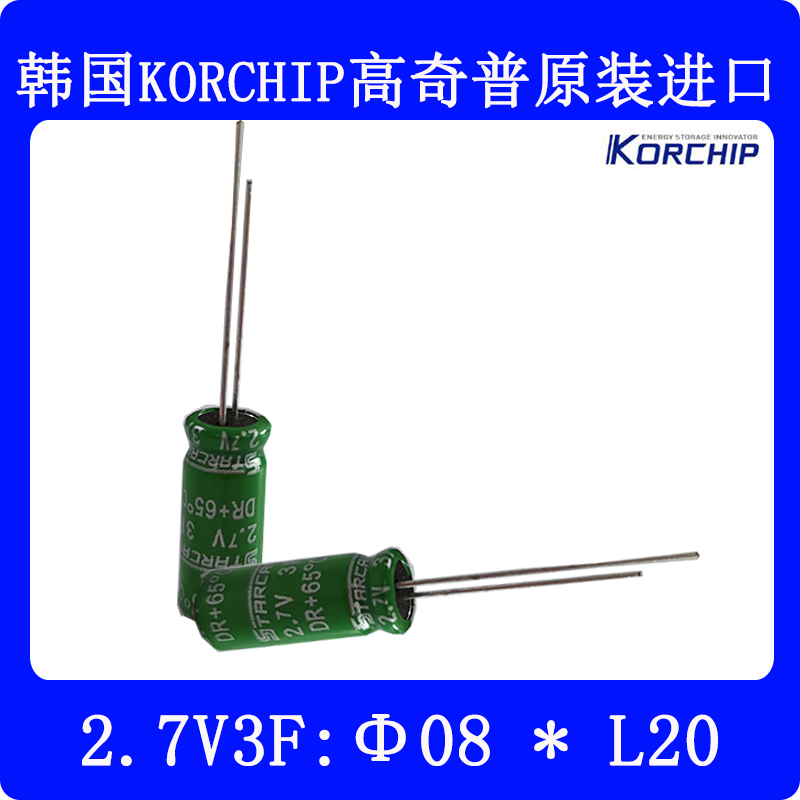

韩国KORCHIP DR 2.7V法拉电容

额定电压（VR）

2.7V

工作温度Temperature

-40 ~ +65℃

容量误差Tolerance

-20 ~ +40%

温度特性

测量方法

在65℃温度、VR电压下，经过1000小时后，电容参数变化满足以下标准。

容量变化

小于初始值的30%

内阻ESR变化

小于2倍的初始值

85℃ 高温使用

工作电压不能超过2.3V

循环特性

循环次数

大于50万次

容量变化

小于初始值的30%

内阻变化

小于2倍初始值

测量方法

电压在VR与1/2VR之间充放循环

存储寿命

Shelf Life

在70℃无充电条件下储存2年，容量变化小于初始值10%，内阻变化小于初始值的50%

型号Part Number

工作电压Operating voltage

(V)

容量Capacitance

(F)

内阻ESR（mΩ @1kHz）

Size(mm) D(Φ)*L(MM)

DR2R7105R

2.7

1

≤ 0.200

Φ8x13

DR2R7305R

3

≤ 0.075

Φ8x20

DR2R7505R

5

≤ 0.060

Φ8x25

DR2R7505S

5

≤ 0.060

Φ10x20

DR2R7705L

7

≤ 0.050

Φ8x30

DR2R7705R

7

≤ 0.050

Φ10x20

DR2R7705D

7

≤ 0.050

Φ10x25

DR2R7106R

10

≤ 0.035

Φ10x25

DR2R7106RX

10

≤ 0.035

Φ10x30

DR2R7106S

10

≤ 0.035

Φ12.5x20

DR2R7156R

15

≤ 0.030

Φ12.5x25

DR2R7256R

25

≤ 0.020

Φ16x25

DR2R7356R

35

≤ 0.018

Φ16x35

DR2R7506R

50

≤ 0.017

Φ18x40

DR2R7706R

70

≤ 0.016

Φ18x40
