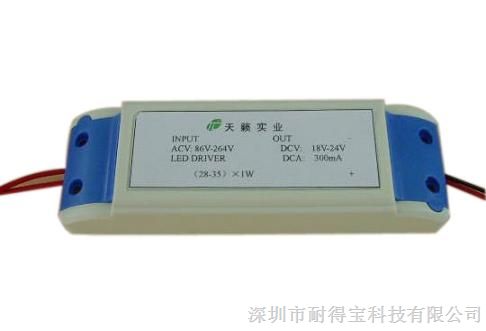

应用领域：是我公司开发生产的一款智能调光LED驱动电源，可用于面板灯、天花灯筒灯等室内照明LED灯具

一、简述:

该产品可以分别用通普通开关和摇控器来调节电源的输出电流。通过普通开关的通断切换可以实现分段调光（五段）。通过按摇控器上相应的按键可实现，电流增加、电流减小、电源待机、十档电流选择等功能。



二、产品特点：

●可用并关及摇控器对输出电流进行控制。

●全电压输入：86～264Vac。

●该驱动电源采用先进的恒流控制方案以保证高精度恒流输出。

●采用完善的EMC电磁兼容电路措施，可过CE。

●多种保护功能：过流、短路、过压、过温、空载。

●高效率、高可靠、高功率因数、低谐波。

三、产品选型:

标品为输出10串3并30W ,如果客户有其它规格要求可按客户要求调整

四、产品参数：

产品型号:                       TL-ZK030W

输出电压(Output voltage)          25-40V

额定电流(Rated current)           900mA （MAX：1200mA）

额定功率(Rated power)            30W   （MAX：36W）

稳流精度(Voltage tol.)             ±3%

输入调整率(Voltage tol.)           ±3%

负载调整率(Load tol.)             ±3%

输入电压范围(Input range)         86～264Vac

效率(Efficiency)                  ≥85%(220Vac)

输入频率(Input Frequency)         47～63Hz

输入浪涌电流(Surge current)       <10A@230Vac

功率因数(Power Factor)           ≥0.95(220Vac)

短路保护(short current protection)   打隔模式,可自动恢复

环境工作温度(Operating Temp)     –20℃～＋70℃（内置）

保存温度(Storage Temp)          –40℃～＋85℃

绝缘强度(Withstand voltage)       隔离

绝缘电阻(Isolation resistance)      隔离

电磁干扰(EMC)                 可过

外形尺寸(Outline)               L140mm*W45mm*H28mm

五.典型应用参数

可使用10串3并30W，输出电流900mA的灯具，另外可根据客户要求调整

摇控器可穿透所有非金属材料在50米范围内对灯具进行调光。

六、使用方法

6.1、遥控器

1．按遥控器开关键，切换灯的开和关状态

2．遥控器状态下分十档他，从100%，90%，80%到10%亮度以10%的亮度递减，

2．按一下“+”键，灯的亮度上升一档；长按“+”，灯的亮度会一直上升到档位。

3．按一下“-”键，灯的亮度下降一档；长按“-”，灯的亮度会一直下降到档位。

 6.2、普通开关

1．此电源使用普通开关时输出分为5档 分别为：100%，80%，60%，40%，20%亮度。

2．电源开关电流切换一个档位，1，2，3，4，5档循环切换。

3．开关切换时间间隔应小于5秒。
