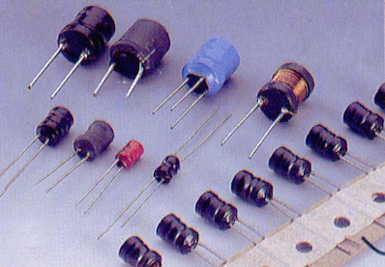

型号: PK (立式固定电感)

形状和尺寸 : 尺寸单位为mm　

特徵:　

• 体型小的立式电感 .
• 占用安装空间小 .
• 高Q .
• 分布电容量小，自共振频率高 .
• *导针结构，不易产生开路现象 .
• 用 PVC 或 UL 热缩套管保护 .
• 可卷装易於自动插件 .

料号说明 :

(1) 产品类型 : 立式固定电感PK类.　
(2) 款式 : 铁芯直径= 6mm ; 长= 8mm .　
(3) 电感值 : 例如 : 503 是 50 mH　
(4) 电感值容许公差 : J :+5% ; K :+10% ; M:+ 20% .　
(5) PVC 套管或 UL 热缩套管 .　
(6) 套管颜色 .

特性:　

• 电感值范围 : 1.0uH 到 100000uH 之间
• 额定电流:基於温度上升不得*过 20^oC .
• 工作温度范围 : 在 -20^oC 到 80^oC 之间 .
• 端 子强度 : 大於0.5 公斤以上 .
• 测试仪器 :
  从 PK0406-1R0K 到 102K, 电感值及Q值:HP 4342A 精密 Q 表.　
  从 PK0406-122K 到 253K, PK0608, PK0810 和 PK1012,电感值：使用LCR仪器在1KHz 的频率下测量.　
  Q值：HP 4342A 精密 Q 表　
  直流电阻: 毫安表(Milli-ohm meter)　
  自共振频率 : HM 9461 L-SRF 电感与自共振频率表.

应用 :　

• 电视和音响设备 .
• 通讯设备 .
• 蜂鸣器及警报器 .
• 电源控制器 .
• 需要频带和高Q值的系统 .
• 其他杂讯滤波器.
