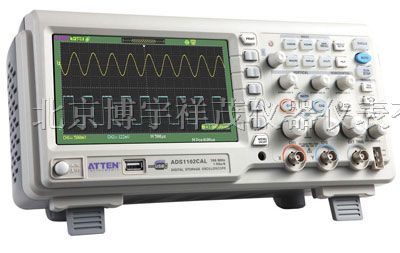

| ADS1102CAL 宽屏数字存储示波器 | |
| 功能介绍 | |
| 特点及优点、丰富的触发功能、FFT波形分屏显示功能、弹出式菜单模式、多国语言界面显示功能、显示、光标测量功能、P*/Fail功能、强大的EasyScope3.0测控软件、标准配件、性能参数 | |
| 特点及优点 | |
| 1GSa/s(1GSa/s)实时采样率和50GSa/s等效采样率 | |
| U* Host/Device，支持EasyScope2.0软件系统、U盘存储 | |
| 支持PictBridge协议直接打印 | |
| 32种自动测量功能，支持*测量同时打开功能 | |
| *的*外观设计、体积小巧、携带更方便 | |
| 彩色TFT 7寸屏LCD显示，波形显示更清晰、稳定 | |
| 双通道，带宽：100MHz | |
| *的数字滤波、波形录制及P*/Fail功能 | |
| 手动、追踪、自动光标测量功能 | |
| 弹出式菜单模式，用户操作更灵活、自然 | |
| 通道波形与FFT波形同时分屏显示功能 | |
| 多种语言界面显示，中英文在线帮助系统 | |
| 丰富的触发功能 | |
| ADS1000系列产品具有更丰富的触发功能：边沿、视频、交替、延迟等多种触发方式，更大范围地满足了用户的需求。其中交替触发方式可用于同时观察两路不相关信号，可为两个通道选择不同的触发类型，是一种模拟示波器的功能在数字示波器中的重视，更体现了ADS1000系列系列产品研发团队在技术领域的强大 | |
| FFT波形分屏显示功能 | |
| 通道波形与FFT波形分屏同时显示，分屏模式下屏幕上下部分被重新分割为垂直方向为8格，如同全屏幕模式下同时观察两个波形，这种方式使用户观察波形更清晰、方便，同时也体现了ADS1000系列产品更人性化的一面 | |
| 弹出式菜单模式 | |
| ADS1000系列产品采用弹出式菜单显示模式，菜单可*隐藏起来使波形12格全屏显示，与其它同档次的数字示波器相比，这种模式更灵活；用户操作更方便、更能清晰地观察波形 | |
| 多国语言界面显示功能 | |
| ADS1000系列产品具有11种语言界面显示功能：简体中文、繁体中文、英语、德语、法语、日语、韩语、俄语、*语、西班牙语、葡萄牙语，进一步开拓了ADS1000系列产品的国际市场，为把ADS1000系列打造为国际品牌产品奠定了基础 | |
| 显示 | |
| ADS1000系列产品采用彩色TFT液晶屏，屏幕显示参数值及波形更清晰、稳定、自然；同时也更有利于减缓用户长时间观察波形引起的眼睛疲劳 | |
| 光标测量功能 | |
| ADS1000系列光标测量功能有三种模式：手动模式、追踪模式、自动模式。用户可根据自己的需要灵活选择测量模式，从而更轻松地在屏幕右上角读取测量结果或体验全自动的智能设计模 | |
| P*/Fail功能 | |
| 用户可使用ADS1000系列提供的P*/Fail功能进行产品测试，通过一系列设置自动输出测试结果，大大*了产品的生产效率 | |
| 强大的EasyScope3.0测控软件 | |
| EasyScope3.0测控软件适用于ADS1000系列产品的*大的软件系统，此软件能够兼容RS-232和U* Device，实现计算机与示波器间的通讯，进而实现远程控制。同时此软件能够自动实时刷新波形数据，提供波形、测量数据、采样数据的计取、保存及打印功能；示波器屏幕图片的*真实传送；此外还具有配置上传功能；*快基于毫秒级的PC与ADS1000系列之间的交互，使用户更容易分析、研究波形与数据 | |
| 技术指标 | |
| 屏幕显示 | 彩色 / 单色 |
| 带宽 | 100MHz |
| 屏幕尺寸 | 7’彩色液晶屏/单色，波形显示更加清晰自然 |
| 存储深度 | 2M |
| 实时采样率 | 1GSa/s |
| 等效采样率 | 50GSa/s |
| 上升时间 | ＜3.5nS |
| 输入阻* | 1MΩ‖13pF |
| 时基范围 | 2.5nS/div~50S/div |
| Roll:100mS~50S/div | |
| 李沙育图形 | 支持 |
| 通用参数 | |
| 通道数 | 2 |
| 垂直灵敏度 | 2mV-5V/div(1-2-5顺序) |
| 垂直分辨率 | 8 bit |
| 存储深度 | 单通道2M |
| 波形捕获率 | *高*过1000次/秒 |
| 输入耦合 | 直流、交流、接地 |
| *大输入电压 | 400V（峰峰值） |
| 触发类型 | 边沿、脉冲、视频、延迟、交替 |
| 触发模式 | 自动、正常、单次 |
| 触发源 | CH1、CH2、EXT、EXT/5、AC Line |
| 储存/调出 | 提供2组参考波形、20组普通波形、20种设置内部储存/调出功能；支持U盘外部储存/调出功能 |
| 自动测量类型(<, /SPAN>32种） | *大值、*小值、*值、底端值、峰峰值、平均值、周期平均值、均方根、周期均方根、幅值、上升过激、上升前激、下降过激、下降前激、上升时间、下降时间、频率、周期、脉宽、正脉宽、负脉宽、正占空比、负占空比、相位、FRR、FRF、FFR、LRR、LRF、LFR、LFF |
| 光标测量 | 手动模式、追踪模式、自动测量模式 |
| 采样模式 | 实时采样、等效采样 |
| 平均次数 | 4，16，32，64，128，256 |
| 数*算 | +、-、*、/、反相 |
| FFT：窗模式：Hanning, Hamming, Blackman, Rectangular | |
| 采样点：1024 points | |
| XY方式 | 相位移：±3 degrees |
| 支持5KSa/s～200MSa/S采样率(1-2-5顺序) | |
| 显示语言 | 简体中文、繁体中文、英语、德语、法语、日语、韩语、俄语、*语、西班牙语、葡萄牙语 |
| 电源 | 100～240VAC，47Hz～440Hz，50VA Max |
| 尺寸 | 305*133*154mm |
| 重量 | 约2.3kg |
| 附件 | 1:1、10:1)探头*2，电源线，EasyScope电脑软件系统，说明书 |
| U* Host:支持U盘升级及固件升级； | |
| U* Device:支持PictBridge 直接打印及与PC连接。 | |
| 选择 | GPIB通讯模块，串口模块，P*/Fail接口模块 |
