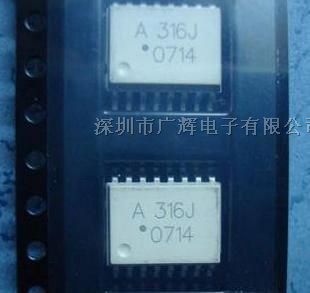

Description
Avago’s 2.5 Amp Gate Drive Optocoupler with Integrated
Desaturation (VCE) Detection and Fault Status Feedback
makes IGBT VCE  fault protection compact, afordable, and
easy-to-implement while satisfying worldwide safety and
regulatory requirements

Features
 2.5 A maximum peak output current
 Drive IGBTs up to IC = 150A, VCE = 1200V
 Optically isolated, FAULT status feedback
 SO-16 package
 CMOS/TTL compatible
 500 ns max. switching speeds

Features (continued)
 “Soft” IGBT turn-of
 Integrated fail-safe IGBT protection
– Desat (VCE) detection
– Under Voltage Lock-Out protection (UVLO)
with hysteresis
 User conigurable: inverting, noninverting, auto-reset,
auto-shutdown
 Wide operating VCC range: 15 to 30 Volts
 -40°C to +100°C operating temperature range
 15 kV/μs min. Common Mode Rejection (CMR) at
VCM =1500V
 Regulatory approvals: UL, CSA, IEC/EN/DIN EN 60747-
5-2 (1230Vpeak Working Voltage)

若VIN+正常输入，脚14没有过流信号，且VCC2-VE=12v即输出正向驱动电压正常，驱动信号输出高电平，故障信号和欠压信号输出低电平。首先3路信号共同输入到JP3，D点低电平，B点也为低电平，50×DMOS处于关断状态。此时JP1的输入的4个状态从上至下依次为低、高、低、低，A点高电平，驱动三级达林顿管导通，IGBT也随之开通。
    若IGBT出现过流信号(脚14检测到IGBT集电极上电压=7V)，而输入驱动信号继续加在脚1，欠压信号为低电平，B点输出低电平，三级达林顿管被关断，1×DMOS导通，IGBT栅射集之间的电压慢慢放掉，实现慢降栅压。当VOUT=2V时，即VOUT输出低电平，C点变为低电平，B点为高电平，50×DMOS导通，IGBT栅射集迅速放电。故障线上信号通过光耦，再经过RS触发器，Q输出高电平，使输入光耦被封锁。同理可以分析只欠压的情况和即欠压又过流的情况。

HCPL-316J可分为输入IC(左边)和输出IC(右边)二部分，输入和输出之间完满足高压大功率IGBT驱动的要求。
    HCPL-316J引脚功能描述
    各引脚功能如下：
    脚1(VIN+)正向信号输入；
    脚2(VIN-)反向信号输入；
    脚3(VCG1)接输入电源；
    脚4(GND)输入端的地；
    脚5(RESERT)芯片复位输入端；
    脚6(FAULT) 故障输出，当发生故障(输出正向电压欠压或IGBT短路)时，通过光耦输出故障信号；
    脚7(VLED1+)光耦测试引脚，悬挂；
    脚8(VLED1-)接地；
    脚9，脚10(VEE)给IGBT提供反向偏置电压；
    脚11(VOUT)输出驱动信号以驱动IGBT；
    脚12(VC)三级达林顿管集电极电源；
    脚13(VCC2)驱动电压源；
    脚14(DESAT) IGBT短路电流检测；
    脚15(VLED2+)光耦测试引脚，悬挂；
    脚16(VE)输出基准地。
