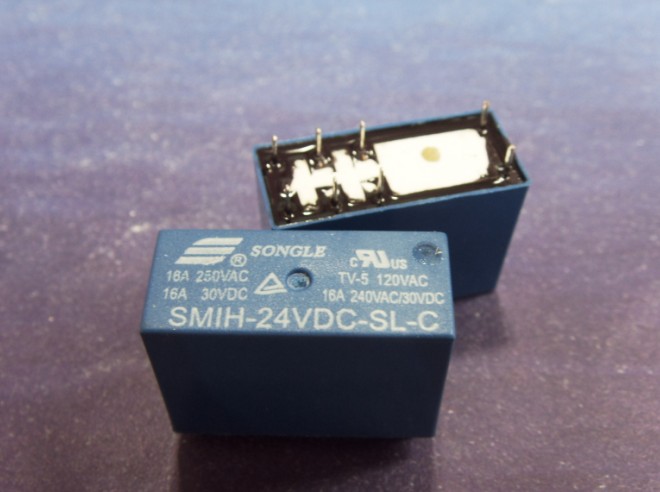

16A大功率继电器SMIH-24VDC-SL-C

型号/规格：
SMIH-24VDC-SL-C
品牌/商标：
SONGLE/松乐
PDF资料：
点击下载PDF

发布询价信息

相关产品

银牌会员第 17 年

企业名：深圳市广辉电子有限公司

类型：

电话： 13686868407

手机：13686868407

联系人：陈树辉

QQ：

微信：

邮箱：659974144@qq.com

地址：广东深圳深圳市深南东路金城大厦3-10-A//柜台:深圳市华强北路新华强电子世界Q3B026室

产品分类

集成电路(IC)(5)
∟ 其他IC(5)
电源IC(217)
∟ LDO(11)∟ DC-AC(7)∟ DC-DC(30)∟ LED驱动IC(20)∟ 稳压IC(53)∟ 充电管理IC(1)∟ 其他电源IC(61)
半导体存储器(20)
∟ EPROM（紫外线可擦除可编程ROM）(3)∟ EEPROM（电可擦除可编程ROM）(14)∟ SDRAM（同步动态存储器）(1)∟ Flash Memory（闪存/快闪存储器）(2)
二极管(146)
∟ 整流二极管(15)∟ 稳压二极管(14)∟ 开关二极管(10)∟ 桥堆/整流桥/桥式整流器(25)∟ 硅粒子/硅堆/高压二极管(3)∟ 检波二极管(1)∟ 阻尼二极管(2)∟ 变容二极管(2)∟ 快/超快/特快恢复二极管(24)∟ 瞬态(变)抑制二极管(15)∟ ESD静电二极管(6)∟ 肖特基二极管(28)∟ PIN二极管(1)
三极管(109)
∟ 贴片/片式/SMD三极管(15)∟ 功率三极管(24)∟ 开关三极管(30)∟ 低噪声三极管(10)∟ 超高频/高频三极管(3)∟ 三端稳压管(器)(3)∟ 复合(达林顿)三极管(7)∟ 音响功率对管(8)∟ 高反压三极管(4)∟ 带阻三极管(1)∟ 其他三极管(4)
场效应管MOSFET(205)
∟ MOSFET(156)∟ 结型场效应管(2)∟ IGBT模块(44)∟ 其他场效应管模块(3)
可控硅IGBT(58)
∟ 单向可控硅(晶闸管)(9)∟ 双向可控硅(晶闸管)(8)∟ 可控硅(晶闸管)模块(41)
单片机(14)
∟ 单片机产品/套件(4)∟ 单片机MCU(10)
电容器(132)
∟ 贴片(片式/SMD)电容(15)∟ 铝电解电容(9)∟ 钽电解电容(9)∟ 安规电容(1)∟ 超级(法拉/黄金)电容(2)∟ 马达(启动)电容(59)∟ 瓷片(瓷介)电容(2)∟ 陶瓷电容(5)∟ 有机薄膜介质电容(1)∟ 聚丙烯(CBB)电容(13)∟ 纸膜复合电容(纸介)电容(1)∟ 自愈式电容器(4)∟ 三脚电容器(1)∟ 油浸电容(3)∟ 其他电容(7)
电阻器(67)
∟ 贴片/片式电阻(16)∟ 碳膜电阻(1)∟ 线绕电阻(2)∟ 排阻/网络电阻(7)∟ 热敏电阻(22)∟ 压敏电阻(15)∟ 跳线/采样/毫欧电阻(2)∟ 铝壳电阻(2)
电感器(113)
∟ 贴片电感(1)∟ 色环/色码电感(2)∟ 空心线圈(3)∟ 磁珠/磁环（环型）电感(2)∟ 功率电感(3)∟ 扼流线圈电感(1)∟ 共模电感(1)∟ 互感器(100)
电位器(75)
∟ 合成碳膜电位器(21)∟ 陶瓷电位器(1)∟ 线绕电位器(16)∟ 单圈、多圈电位器(23)∟ 精密电位器(13)∟ 其他电位器(1)
电源/稳压器(260)
∟ 模块电源/电源模块(241)∟ 开关电源(8)∟ 直流稳压电源(2)∟ 电源适配器(6)∟ LED( PDP、LCD)电源(1)∟ 其他类型电源(2)
石英晶体器件(15)
∟ 贴片晶振(5)∟ 晶振(普通)(6)∟ 表振(晶)/钟振(晶)(3)∟ 声表面器件(1)
声表面器件(28)
∟ 声表面滤波器(26)∟ 声表面振荡器(1)∟ 声表面谐振器(1)
连接器/接插件(93)
∟ 矩形/重载连接器(3)∟ 射频(同轴)连接器(11)∟ PCB连接器(5)∟ 线对线连接器(2)∟ FFC/FPC/薄膜电缆连接器(8)∟ 电脑连接器(1)∟ 视频/音频信号连接器(31)∟ 手机连接器(4)∟ 电源连接器(3)∟ 航空连接器(1)∟ 卡座(6)∟ 端子台(4)∟ IC插座(5)∟ 端子(2)∟ 水晶头(1)∟ 鳄鱼夹(2)∟ 其他连接器(4)
开关(255)
∟ 贴片/片式开关(15)∟ 轻触开关(47)∟ 自锁开关(6)∟ 微动开关(31)∟ 薄膜/金属弹片开关(1)∟ 直键开关(1)∟ 船形/跷板/波动开关(3)∟ 按钮/按键开关(1)∟ 检测开关(2)∟ 拨动/滑动开关(57)∟ 推推式电源开关(25)∟ DIP/拨码开关(3)∟ (手机)天线开关(1)∟ 舌簧/干簧管（磁控管）开关(10)∟ 侧按开关(1)∟ 触摸/感应开关(1)∟ 霍尔开关(6)∟ 光电开关(8)∟ 定时/时控开关(6)∟ 遥控开关(2)∟ 接近开关(2)∟ 空气开关(14)∟ 倒顺开关(2)∟ 液位/水位/料位开关(1)∟ 限位开关(2)∟ 凸轮开关(2)∟ 刀开关(1)∟ 急停开关(1)∟ 选择开关(1)∟ 其他工程设备类开关(2)
传感器(559)
∟ 光电/光敏传感器(1)∟ 电磁传感器(2)∟ 霍尔传感器(473)∟ 电流(压)传感器(17)∟ 压电传感器(2)∟ 温(湿)度传感器(13)∟ 视觉/图像传感器(1)∟ 微波传感器(6)∟ 压力传感器(2)∟ 速度传感器(3)∟ 气体/气敏/烟雾传感器(7)∟ 液位传感器(1)∟ 振动/接近/位移传感器(5)∟ 开关传感器(3)∟ 流量传感器(1)∟ 风速/风向/风量传感器(1)∟ 角度/倾角传感器(3)∟ 射线辐射传感器(12)∟ 色标/颜色传感器(1)∟ 火焰(警)传感器(1)∟ 陀螺仪(2)
保险丝(50)
∟ 陶瓷管保险丝(14)∟ 温度保险丝(12)∟ 电流保险丝(1)∟ 熔断保险丝(22)∟ 保险丝座/保险丝夹(1)
普通电池/蓄电池/动力电池(1)
变压器(333)
∟ 整流/电源变压器(284)∟ 电子/开关/脉冲变压器(12)∟ 网络变压器(1)∟ 通讯变压器(1)∟ 控制变压器(2)∟ 变流变压器(2)∟ 密封变压器(31)
变送器(4)
∟ 电压变送器(3)∟ 电流变送器(1)
继电器(1212)
∟ 电磁继电器(13)∟ 极化继电器(1)∟ 功率继电器(405)∟ 舌簧(磁簧、干簧式)继电器(46)∟ 信号继电器(195)∟ 时间(延时)继电器(5)∟ 中间继电器(10)∟ 固态继电器(329)∟ 光藕(光电)继电器(4)∟ 汽车继电器(123)∟ 热继电器(3)∟ 通信继电器(52)∟ 高频继电器(2)∟ 密封继电器(1)∟ 过流(欠流、欠相)继电器(7)∟ 电力继电器(10)∟ 安全继电器(2)∟ 仪表式继电器(1)∟ 其他继电器(3)
逆变器(3)
∟ 其它逆变器(3)
放大器(97)
电声元件(32)
∟ 蜂鸣器（片）/振铃/压电（陶瓷）扬声器(32)
天线(2)
∟ 手机/移动通信设备天线(2)
光电子/光纤/激光(88)
∟ 红外线发射管(6)∟ 红外线接收头(18)∟ 光电光耦合器(光耦)(58)∟ 光发射机(1)∟ 光纤收发器(1)∟ 光纤藕合器(1)∟ 激光头(1)∟ 其他光电子、激光器件(2)
LED(10)
∟ LED器件(7)∟ LED背光源(1)
PLC/可编程控制器(1)
编码器(1)
∟ 其他编码器(1)
安防监控器材(3)
∟ 监控系统(3)
IT/电子产品成套件(1)
∟ 无线收发器（模块）(1)
电子测量仪器(4)
∟ 其它电子测量仪器(4)
电子产品制造设备(1)
∟ 其他设备(1)
仪器/仪表(67)
∟ 温度仪表(62)∟ 控制（调节）仪表(1)∟ 电子衡器(3)∟ 其他未分类(1)
五金/工具(5)
其他未分类(506)

新品上架

商品信息 更新时间：2011-08-18

触点参数:

触点形式	1A /1C
触点材料	Ag Alloy
触点负载	16A 240VAC/16A 30VDC
转换电压	250VAC/110VDC
转换电流	16A
转换功率	4000VA/480W
接触电阻(首次)	100m Ω Max at6VDC 1A
电气寿命	100,000 Operations (rated load)
机械寿命	10,000,000 Operations (no load)

GENERAL DATA :

绝缘阻值		1000M Ω Min at500VDC
触点间耐压		1000VAC 50-60HZ ( 1 minute)
触点与线圈间耐压		5000VAC 50-60HZ ( 1 minute)
吸合时间		15ms max
释放时间		8ms max
环境温度		-30 ℃ to+70 ℃
冲击	动作极限	10G
	破坏极限	100G
振动		10-55Hz,1.5mm double amplitude
湿度		20-85% RH
重量		Approx 13g
安全标准		TUV CE CQC

线圈参数: (@20 ℃ )

额定电压 (VDC)	线圈阻值 Ω ( ± 10% )		吸合电压 (VDC)	释放电压(VDC)	允许电压(VDC)
额定电压 (VDC)	0.53W	0.72W	吸合电压 (VDC)	释放电压(VDC)	允许电压(VDC)
3	17	12.5	2.4	0.15	3.9
5	50	36	4	0.25	6.5
6	68	50	4.8	0.3	7.8
9	155	115	7.2	0.45	11.7
12	270	200	9.6	0.6	15.6
24	1100	820	19.2	1.2	31.2
48	4400	3300	38.4	2.4	62.4
