益昊
YH-zdt01
温度
陶瓷
半导体
多晶
陶瓷
模拟型
1
0（%F.S.）
0（%F.S.）
0（%F.S.）
企业名：佛山市顺德区益昊电子有限公司
类型：生产企业
电话： 86 757 28363200
手机：13113788850
联系人：邓启富
地址：广东广州中国广东佛山市佛山市顺德区容桂青华路130号

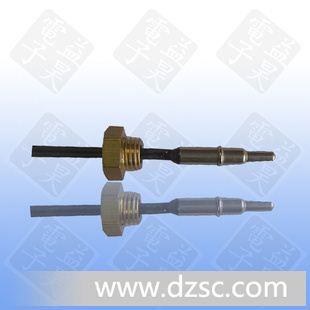

温度传感器YH－H
一、产品概况
1、产品型号：负温度系数温度传感器YH－H
2、电阻规格：R50℃=3.485K&plu*n;1% B0/100=3450K&plu*n;1%
3、产品外壳：Φ2.1×Φ2.5×Φ3.9×23三阶*头
4、引线规格：UL 150℃ 24#黑色交联线L=123&plu*n;2mm
5、连 接 处：剥头端3mm,上锡
二、电气参数：
序号 | 电气参数 | 数值要求 | 备注 |
1 | 标称电阻值R50℃ | 基准值3.485KΩ | 环境温度范围:50℃&plu*n;0.02℃ 测试仪表精度：≤&plu*n;0.2% 测量功率： ≤&plu*n;0.2 mW |
2 | B0/100值 | B0/100=3450&plu*n;1% | B=Ln(R0/R100)/((1/273.15 0)-1/(273.15 100)) |
3 | 耐压Un | 750VAC/5mA/5S | 交流耐压仪 |
4 | *缘电阻Rs | Rs≥100MΩ/DC500V | *缘电测试仪 |
5 | 耗散系数δmax | 2.5mw/℃ | 静止空气中 |
6 | 时间常数τmax | 3S | 水流中 |
7 | 工作温度TA | -30℃≤TA-≤ 125℃ |
|
8 | *大功率Pmax | 5mw |
|
三、环境试验及*性参数
序号 | 试验项目 | 试验条件 | 合格判定 |
1 | 干热贮存 | 100&plu*n;2℃环境中放置1000小时 | △R/R25≤&plu*n;3% |
2 | 低温贮存 | -20&plu*n;2℃环境中放置1000小时 | △R/R25≤&plu*n;3% |
3 | 湿热贮存 | 60&plu*n;3℃95%RH放置1000小时 | △R/R25≤&plu*n;3% |
4 | 温度冲击 | -20℃30分钟 —— 常温5分钟 —— 100℃30分钟 —— 常温5分钟，循环20次后 | △R/R25≤&plu*n;3% |
5 | 跌落试验 | 从0.75m高度自由落下10次在木板上外观*伤 | △R/R25≤&plu*n;2% |
6 | 常温漂移 | 室温下储存10000小时 | △R/R25≤&plu*n;1% |
四、注意事项与贮存方法
1、在测量电阻值时，要*测试环境温度波动为&plu*n;0.02℃，仪器精度为&plu*n;2‰，如达不到上述测试条件，请在相对密闭的环境中使用标准电阻进行对比测试。
2、在设计时，请充分考虑产品结构对传感器产生的温度影响。
3、贮存和运输过程中每堆叠放高度不*过4箱产品。
4、在运输过程中要避免雨、雪的直接或间接的淋袭和机械损伤。
五、联系方式
