TL250通信电缆故障测距仪/电缆故障测试仪(带波形显示)
特点:
1.时域反射法(TDR):可测断线、混线、*缘不良等各种类型的故障。
2.自动测试快速准确。
3.人机界面友好,操作方便、直观。
4.干电池/充电电池供电,更换方便;电池欠压自动关机,无操作自动关机。
5.手持式、质轻便携。
技术指标:
1.测试范围:0-4km
2.分辨率:0-1km*高1m,2km*高2m,4-8km*高8m。
3.脉冲幅度:30V。
4.脉冲宽度:80ns-5μs,自动调节。
5.测试盲区:1m。
6.波速度调节范围:100-300m/μs。
7.增益调节范围:0-80db。
8.显示方式:128×64点阵LCD
9.供电电源:6节AA型(5号)干电池或镍氢电池。
10.体积:225mm×105mm×50mm
质量:0.42kg(*电池)

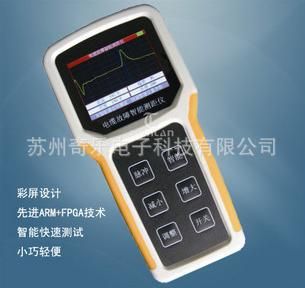

TL260电缆故障智能测距仪/电缆故障测试仪
新一代测试仪、*性的升级
使用ARM技术和FPGA技术
**的电缆故障测距仪:
1)DAGC(数码增益自动控制)系统:可数字调节增益。*原有同类型仪器因电位器旋钮的原因造成波形的失真。亦可做纯线形调节,有利于人工测试。
2)数字波形自动识别技术:可以识别市面上电缆故障测试仪*自动判断的波形和依靠机器自动识别人工*判断的波形,并且彻底清除测试盲区。
3)采用*(真32位)ARM单片微机配合现场可编程门阵列技术,有利于仪器快速进行各种复杂运算、准确判断故障波形。
4)采用大屏幕真彩液晶显示
相似功能中*小的电缆故障测试仪
新技术的应用使仪表重量和尺寸大大减小,重量*500克,尺寸200×100×36mm3
TL260智能测距仪(以下简称TL260)无论在哪方面,比现有仪器具有*性*.目前市面上的仪器还停留在单片机,分立元件数据采集,狭小单调的黑白液晶显示阶段,存在着测试速度慢,波形干扰大,一致性差,体积庞大,携带不便,显示信息不全,用户界面不友好,故障率高,使用时间短等一系列问题.TL260*性的是使用了**的ARM技术和FPGA技术,以及大屏幕真彩色液晶显示,并利用*的设计理念*的融为一体,使得电缆测试仪从单片机时代一举跨入到了ARM时代.
相比目前市面上的测试仪来说,TL260有如下突出的优点:
1.采用了业界**的ARM芯片,处理速度成**.使得自动测试*可成,再复杂线路的测试也可应付自如.
2. TL260使用了**的FPGA(大规模复杂可编程逻辑技术),将原来几十个芯片才能实现的功能,集成在一个芯片里,不**的解决上述问题,而且通过优化的智能算法用软件实现了硬件功能,更可在线升级用户产品,使技术*落伍.
3.TL260采用大屏幕真彩液晶显示,人机界面友好,操作简单直观,提示信息丰富*
4. TL260对内部硬件电路及软件算法做了*优化,外形美观*,体积轻巧,外形美观*,便于携带,质量*,是现有仪器更新换代的*产品.
主要性能指标:
测试范围 | 0到8000m |
测试误差 | 1m |
波速度范围 | 100-300m/μs |
增益调节范围 | 0-99 |
脉冲幅度 | 0-40V可平滑变化的全波单次脉冲 |
脉冲宽度 | 50ns-2.5μs自动调节脉冲宽度 |
测试盲区 | 0m |
质量 | 不大于500克 |
体积 | 200×100×36mm3 |
使用时间 | 可连续使用10小时以上 |
LT210通信电缆故障测试仪
(A有智能电桥测试功能,B无电桥测试功能)/电缆故障全自动综合测试仪
TL210广泛用于线路查修人员对故障的准确判断;线路工程测量、验收;线路维护、检测电器特性等工作,尤其适用于测量市话铅皮电缆,全塑电缆,用户皮线的断线、混线、地气、侵水、*缘不良、接触不良等故障的*定位。是缩短故障查找时间,*工作效率,减少维护费用,减轻线路维护人员劳动强度的得力工具。
脉冲测试、电桥测试保障测试万无遗漏,让您维护工作更加轻松。
TL210A是集脉冲法、自动电桥法和兆欧表三位于一体的便携式、多功能、*的电缆故障全自动综合测试仪。
产品特点
◆TDR脉冲反射 智能电桥 兆欧表 自动/手动测试.
◆全自动测试功能*按键即可找到故障点,可自动识别人工*判断的波形
◆兆欧表、欧姆表*显示,可测试*缘电阻0~100MΩ环路电阻0~5000Ω
◆采用自动增益和自动阻*平衡技术,代替繁琐的电位器调节。
◆线对自动切换技术,三个测试夹,*需连接,即可完成*测试
◆可改变波形显示比例,减少测试时间和虚假可疑点
◆保存功能,关机不丢失.
◆采用中文菜单技术,显示直观清晰,易于使用
◆采用美国派立克机箱,*寒,*震,*,耐压
◆采用可充电锂电池,智能充电无需值守
技术指标
1. 脉冲反射测试法:
●*大量程8km,可以根据电缆长度选择适合的量程。
●测试盲区:0m
●测试精度: 量程小于2km时为1m量程大于2km时为8m
●脉冲宽度:80ns-10μs自动调节
●阻*平衡自动调节
●增益调节:自动和手动相结合
2.智能电桥测试法:(A型机有该功能,B型机无此功能)
●能够测试*缘不良电阻*大值:100МΩ
●测试精度:&plu*n;1%×电缆全长
●能够测试电缆*大长度:9999m可以分三段输入,可以输入线径0.3mm-0.99mm
●具有兆欧表、欧姆表功能
工作温度:-15~50℃
存储温度:-25~60℃
湿度:0~95%(非结露)
*水:IEC60529
冲击强度:1米高度落地
物理外形尺寸:约235mm×190mm×110mm
重量:2000g
显示屏:240×128象素图形LCD显示屏,带背光功能
LED指示灯:充电状态指示灯
电源交流电源:充电器
电池:内置锂离子充电电池
电池*大连续工作时间:大约8小时
电池充电时间:充电约4个小时
