種 類 | 距離設定型 |
型 式 | 纜線式 | BGS-DL10TN | BGS-DL25TN | BGS-DL10N | BGS-DL30N | BGS-DL70N |
連接器式 | BGS-DL10TCN | BGS-DL25TCN | BGS-DL10CN | BGS-DL30CN | - |
設定距離範圍 | 40~100mm | 100~250mm | 40~100mm | 100~300mm | 100~700mm |
光 源 | 紅色半導體雷射 Class2 ?650nm |
光球點直徑 | φ1mm/80mm | φ2mm/200mm | φ3mm/80mm | φ6mm/200mm | φ6mm/200mm |
應答時間 | 1.5ms | 0.7ms |
應差距離 | 3% | 10% | 5% | 5~20% |
靈敏度調整 | 教學式 | 可調整式 |
門檻值調整 | 教學後手冊調整可能 | - |
表示燈 | 輸出表示燈(橙色LED) 雷射光照明表示(綠色LED) |
數字表示 | 7段 3位LED | - |
控制輸出 | NPN 集電極開路DC30 V 100mA |
外部教學輸入 | 淺藍色導線(OV)連接白色導線 | - |
計時器機能 | 開態/ 關斷延遲/ 通過的 0~999ms 1ms單位, 1~10s 以1 s單位設定可 | - |
輸出形態 | 亮ON/ 暗 ON 方式轉換 | 亮ON / 暗ON 開關轉換 |

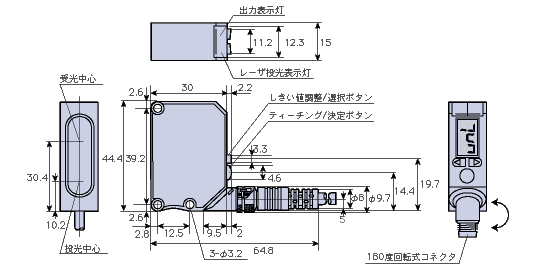

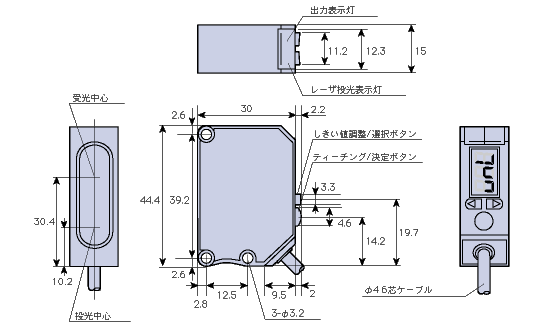

連接形態 | 纜線式:電纜長 2m φ4mm/ 連接器式:M8×4 pin |
絕緣抵抗 | 20MΩ以上(DC500v ) |
定 格 | 電源電壓 | DC10~30v 含脈波 (p-p) 10% |
消費電流 | 40mA max(12V) 27mA max(24V) |
耐 噪 音 | IEC規格 | CE 適合 |
社內規格 | Feilen Level 3 clearness |
耐 環 境 性 | 使用環境 溫度/濕度 | -10~40℃/35~85% |
使用周圍亮度 | 日光:10,000 lx 以下 白熾燈:3,000 lx 以下 |
耐振動 | 耐久:10~55H z 複振幅1.5mm X,Y,Z 各方向 2時間 |
耐衝擊 | 約50G(500m/s2) X,Y,Z 各方向 3回 |
保護構造 | IP67 |
材質 | 外殼:ABS 前面覆蓋物:PMMA |
質量 (不含編碼) | 約20g(去除電纜) |
