智能传感器显示控制表

型号/规格：
DS8A-RR*
品牌/商标：
三友

发布询价信息

普通会员

企业名：中山市三友自动化仪表有限公司

类型：生产企业

电话： 0760-85812009

手机：13925370132

联系人：张小琦

QQ：

邮箱：ibastzxq@126.com

地址：广东中山中山市东凤镇东凤大道南51号

产品分类

开关(6)
∟ 光电开关(3)∟ 接近开关(3)
传感器(1)
∟ 称重传感器(1)
变送器(1)
∟ 一般压力变送器(1)
仪器/仪表(21)
∟ 自动化仪表(10)∟ 温度仪表(1)∟ 测量仪器(1)∟ 显示仪表(5)∟ 控制（调节）仪表(1)∟ 电工仪器仪表(3)

新品上架

商品信息

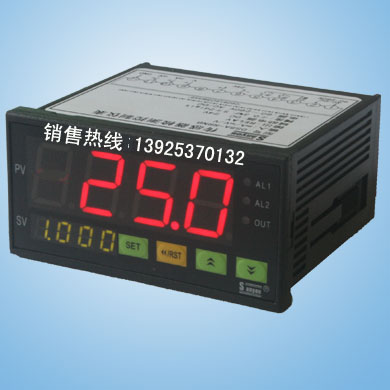

DS8A传感器检测控制仪表

1.特点

◎输入信号4-20mA、0-75mV、0-10V、由软件进行全自动切换
◎任设二路继电器触点报警输出，容量AC 250V/3A或30V/3A 阻性负载
◎可带隔离变送0-10mA或4-20mA输出，软件调整
◎提供24V/12V,DC*大30mA隔离电源
◎配置RS232或RS485总线接口，可选MODBUS RTU协议
◎精度等级±0.3％FS±dight
◎本仪表能测量用户给定任意量程的交直流电压/电流信号，可选数据保持或峰值保持功能，能用于二线制变送器、压力传感器、四线制称重传感器、远传压力表等各种传感检测设备，对非线性输入，可提供20段线性化处理，配置RS485通信，可与计算机远程链接，可作电压/电流或欧姆表使用，输入输出及外供电源互相隔离.

2.技术参数

电源	AC 90～260V 50/60Hz 功耗≤5VA
外供传感器电源	24V/12V/*大30mA隔离直流电源
报警输出	三路可任意设定上、下限报警参数输出
变送输出	一路量程可设定电流0-10mA或4-20mA变送输出
通讯接口	标准RS485总线，自有通信协议或MODBUS RTU协议
输入信号	A(AA/DA)、mA、V(*/DV)、mA、Rt、Pt、TC、Pr等

3.接线图

注：接线如有变动，按出厂仪表表示接线.

4.安装尺寸

5.型号说明

型号									说明	备注
DS		-							传感器检测控制仪表
外形尺寸	8								48H×96W
电源		缺省							90-260V AC/DC
电源		E							DC 24V ±10%
变送输出			缺省						无变送输出
变送输出			I						0～10mA 或 4～20mA输出	软件可选
AL1				R					继电器
				S					SSR
				T					SCR过*控制
				N					无报警
AL2					R				继电器
					S				SSR
					T				SCR过*控制
					N				无报警
AL3					R				继电器
					S				SSR
					T				SCR过*控制
					N				无报警
通信接口						缺省			无通信
						2			RS232
						4			RS485
辅助电源							A		±12.DC
							B		±24V.DC
							C		其它值，可为0-2mA恒流源	用户填写
输入信号								DA/AA	0-1A、0-5A、0-2A	AA输入变比为5A DA分流器为75mV
								mV	0-10mV,0-50mV,0-100mV	出厂0-75mV
								mA	0-1mA,0-10mA,4-20mA	出厂4-20mA
								V	0-5V,0-10V,1-5V,*600V	出厂0-10V DC
								Rt	0-400Ω,0-1K,0-10K,0-50K	出厂0-400Ω
								Pt	Pt100,Cu50,Cu100等	出厂为Pt100
								TC	E,J,K,R,S,T,N,Wu,B等热偶	出厂为K
								Pr	20段折线化输入	适于任何传感器
