便携式流量计,手持式流量计,*声波流量计,西安上太仪表*研发、生产及销售*流量计,欢迎致电洽谈:

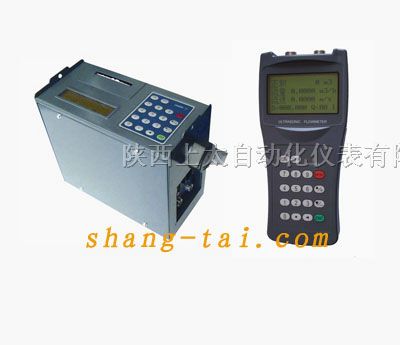

上太仪表STV系列便携式流量计采用了*的多脉冲技术、信号数字化处理技术及纠错技术,使流量仪表更能适应工业现场的环境,计量更方便、经济、准确。产品*国内外*水平,可广泛应用于自来水、污水厂、石油、化工、冶金、电力、给排水等领域。
【便携式流量计特点】
◆精度高,性能*
◆可作为非接触测量,*损失;
◆无可动部件,始动流量低,量程比宽;
◆传感器有管道式、*式、夹装式多种安装方式满足不同需求;
◆可移动测量:便携式、手持式、选配不同口径传感器,满足移动测量需求;
◆适用管道范围宽:DN15~6000mm或更大
◆ 内置数据记录器,可记录日期、累积流量、信号状态、工作时间等;
◆ 4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等;
◆ 标准数据接口RS232用于联网检测或导出记录数据;
◆ OTC输出正、负、静累积脉冲信号和频率信号;
◆ 背包或手提携带,内置镍氢充电电池可连续工作10小时以上。
【流量计产品参数】
产品名称 | *声波流量计;便携式*声波流量计 |
适用介质 | 水、污水、海水、酸碱液、油、酒精等均匀液体,浊度≤20000ppm, 颗粒≤1mm |
管径(DN) | DN15~DN6000mm至更大 |
管道材质 | 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等,允许有衬里 |
工况温度 | -20~+120℃ |
测量精度 | ±1.0% |
流速范围 | 0~±32m/s |
壳体材质 | 碳钢;不锈钢; |
供电方式 | 24VDC;220VAC;锂电池(便携式);AAA镍氢电池(手持式) |
输出信号 | 4~20mA;脉冲;RS485 |
*护等级 | IP65; |
*爆等级 | ExdllBT4 |
显示内容 | 双排液晶显示累积流量、瞬时流量; |
安装方式 | 外夹式;*式(DN80 及以上)。 |
安装要求 | 前后直管段要求:*D后5D(D为公称通径),距泵出口>30D。 |
传感器型式 | S1小型:15mm~100mm;M1中型:50mm~700mm(标准配置);L1:300mm~6000mm |
主机型式 | 一体式;标准/*爆式壁挂式;盘装式;便携式;手持式 |
【*声波流量计原理】
*声波流量计(以下简称USF)是通过检测流体流动时对*声束(或*声脉冲)的作用,以测量体积流量的仪表。声波在流体中传播,顺流方向声波传播速度会*,逆流方向则减小,同一传播距离就有不同的传播时间。利用传播速度之差与被测流体流速之关系求取流速,称之传播时间法。为实现流量(流速)测量,*先需要有一个发射*声波的换能器(俗称*声波探头) ,通常采用石英等材料制成的压电元件作为换能器。发射*声波时是利用负压电效应,即利用高频电脉冲的作用,使压电晶体高频振动,从而发出脉冲变化的高频压力波(即*声波) 。*声波以某一角度射入流体中传播,然后由装在管道对面的接收换能器接受。接受换能器则利用正压电效应,将高频压力波又转换成高频的电脉冲信号。
*声波流量计流量公式如下:
