概述

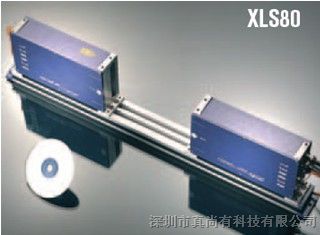

XLS80单轴激光扫描测径传感器配六位LED数显表，由遥控器控制。有报警设定和输出，模拟输出±10V。

测径传感器XLS80测锥轴的直径是高精密钛合金泵轴直径测量，测径传感器XLS80通过以太网接口RS232/RS485与PC,SPS或NC通讯，完成智能超精密轴直径轮廓测量。

量程：0.75～78mm

分辨率：0.01µm

线性：±1µm

重复性：±0.2µm

测径传感器应用领域



可用于物体尺寸的非接触测量与控制，如零件高度、边缘、轴直径、线径、宽度、间隙、内径、外径等。有效降低了生产后的单件检验成本，并能有效节省原物料的损耗，降低人员需求。

测径传感器测量仪工作原理

测径传感器XLS80由两部分构成：发射器1 和接收器2。激光发光二极管3的光通过光学系统4形成了光幕。被测物体5的阴影图像通过望远镜系统6最终形成在线性CCD阵列7上。信号处理器9计算出它的大小。



技术规格：



型号	XLS40	XLS80	XLS150
光束高度mm	40	80	150
测量范围mm	0.06～38	0.75～78	0.8～149
频响Hz	480/1200	480/1200	480/1200
分辨率μm	0.01	0.01	0.01
重复性μm	±0.7	±0.2	±0.4
线性度μm	±0.5	±1	±3









激光相位法是真尚有公司在PLS-PX上采用的一种非接触式测量线缆长度和速度的测量技术。它是通过测量本地发射信号与接收回波信号之间的相位差来测速测长。ZLS-Px像差测速测长传感器正是采用了这种测量原理，它的应用解决了滑移、磨损、灰尘积聚和精度低的问题，同时它还具备高速急停、和方向可逆等功能。



ZLS-PX长度检测与传统测量法相比的优点：

1、非接触式测量，避免了轮轴挤压而造成的线材损伤，也保证了传感器的精度；

2、对任何表面都可以测量（如果是镜面的话，可将传感器倾斜，然后进行角度换算，得到位移长度；

3、能测量被测体在X、Y两个方向上的位移、速度，保证线缆长度不受曲线前进的影响，保证长度的精确。

4、多种输出方式，满足多种需要。包括数字输出口RS232、增量型输出口等。
