东莞市科尼盛电子有限公司

DONGGUAN KENISHENG ELE*RONIC CO.,LTD.

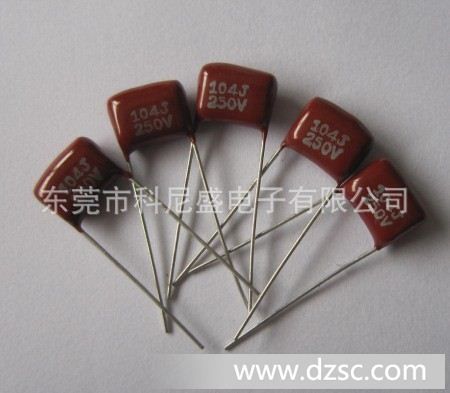

CBB21 Metallized Pol*ropylene Film Capacitor

金属化聚丙烯膜电容器                                                2011-09-02

☆Outline Drawing外形图

激光打印，本体颜色:枣红色

☆Dimensions外形尺寸

Item

W

&plu*n;1.5MM

H

&plu*n;1.5MM

T

&plu*n;1.0MM

P

&plu*n;1. 5MM

d

&plu*n;0.05MM

L

&plu*n;1.5MM

684J/ 630V

16.5

19

11.5

15

0.75

22

☆Specifications技术要求

eference Standard引用标准

GB10190（IEC384-16）

Climatic Category气候类别

40/85/21

Rated Voltage额定电压

630VDC

Capacitance电容量

680NF

Capacitance Tolerance电容量偏差

J(&plu*n;5%)

Voltage Proof耐电压

1.6Ur(5S)

Dissipation Factor损耗角正切

≤0.001（20℃1KHz）

Insulation Resistance*缘电阻

或时间常数

CR≤0.33μF  ≤25000 MΩ

   CR＞0.33μF  ≥7500S（MΩ.μF）

客户

样品编号（*：）KNS2

技术要求Specifiations

规格：CBB21 684J/630V

外型图Outline Drawing

引用标准

Reference Standard

GB10190(IEC60384-16)

气候类别

Climatic Category

40/85/21

额定电压

Rated Voltage

630VDC

标称容量

Capacitance

680NF

容量偏差

Capacitance Tolerance

&plu*n;5%

耐电压

Voltage Proof

1.6Ur(5S)

损耗角正切

Dissipation Factor

≤0.001

（20℃1KHz）

*缘电阻

Insulation Resistance

CR≤0.33μF  ≤25000

CR＞0.33μF  ≥7500S（MΩ.μF）

外形尺寸Dimensions(mm)

Item

W

&plu*n;1.5MM

H

&plu*n;1.5MM

T

&plu*n;1.0MM

P

&plu*n;1. 5MM

d

&plu*n;0.05MM

L

&plu*n;1.5MM

684J/ 630V

16.5

19

11.5

15

0.75

22

电性能测试Propertytest

No.

1

2

3

4

5

6

7

8

9

10

CR( nF )

657.8

650.0

657.5

656.0

660.6

658.8

656.4

658.1

660.4

653.3

DF(%)

0.05

0.06

0.07

0.04

0.05

0.07

0.05

0.04

0.06

0.05

IR

OK

判定

Result

                                  合格

备注

Remark
