GTVAC
CKTB400/10/80、CVDD-400-15、CKTB650/35/240、CVHP-650-55、CKTB1000/24/225、CVFP-1000-4
真空介质
可变
圆柱形
高频
无引线
真空
企业名：无锡普天科技有限公司
类型：
电话： 86-0510-5219650,2919831
联系人： 吴杰
地址：

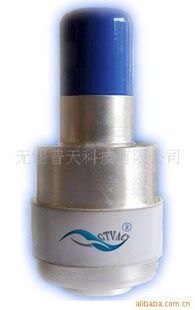

广播发射机用可变陶瓷真空电容器
GTVAC公司典型的可变陶瓷真空电容器。有两组同心无氧铜圆柱筒组件，一组可滑动，另一组固定；陶瓷外壳，无氧铜两端封接。金属波纹管和轴、轴套相连接，这样可以*电容在高真空环境下可调。陶瓷真空电容器因真空介质陶瓷*缘，所以介质损耗很低。此类电容具有耐压高、体积小、Q值高、性能稳定*等特点，广泛应用于通讯、广播等高频高压设备，作调谐元件。这些真空电容器已通过了杰宁公司和用户的。
型号
| 电容量范围 | 峰值试验电压 | 高频峰值工作电压 | *大射 | 名义尺寸 | *大转动力矩 | 转动圈数 | *大 重量 | 参考型号
| ||
外径 | 高度 | ||||||||||
| pF | kV | kV | A | mm | mm | N·m | 圈 | kg |
| |
CKTB400/10/80 | 20-400 | 15 | 10 | 80 | 87.4MAX | 191±3 | 0.3 | 20 | 1.5 | CVDD-400-15 | |
CKTB650/35/240 | 30-650 | 55 | 35 | 240 | 183MAX | 302±5 | 1.5 | 60 | 9.5 | CVHP-650-55 | |
CKTB1000/24/225 | 35-1000 | 40 | 24 | 225 | 183MAX | 297±5 | 1.2 | 50 | 9 | CVFP-1000-40 | |
CKTB2000/10/200 | 50-2000 | 15 | 10 | 200 | 183MAX | 295±5 | 1.5 | 40 | 9 | CVEP-2000-15 | |
CKTB2300/10/200 | 50-2300 | 15 | 10 | 200 | 142 | 249±5 | 0.9 | 38 | 4.5 | CVDP-2300-15 | |
技术参数
参数项目 | 单位 | 参数值 | 参数值 | 参数值 | 参数值 | 参数值 | |
电容量范围 | pF | 20-400 | 30-650 | 35-1000 | 50-2000 | 50-2300 | |
峰值试验电压 | kV | 15 | 55 | 40 | 15 | 15 | |
高频峰值工作电压 | kV | 10 | 35 | 24 | 10 | 10 | |
*大射频电流（*值） | A | 80 | 240 | 225 | 200 | 200 | |
名义尺寸 | 外径 | mm | 183MAX | 183MAX | 183MAX | 183MAX | 142 |
高度 | mm | 302±5 | 297±5 | 259±5 | 259±5 | 249±5 | |
*大转动力矩 | N·m | 0.3 | 1.5 | 1.2 | 1.5 | 0.9 | |
转动圈数 | 圈 | 20 | 60 | 50 | 40 | 38 | |
*大重量 | kg | 1.5 | 9.5 | 9 | 9 | 4.5 | |
