ZLDN1H动态扭矩传感器

一：工作原理：

1.电阻应变式原理，通过集流环，电刷实现供电与信号输出，精度高，性能稳定可 靠。中 低量程扭矩测量。可测量正反两方向扭矩值。
2.两端为轴键连接，安装使用方便。
3.动态（转速不*过400转/分）或静态扭矩测量。

   *订货（4000转/分）



二、安装尺寸图

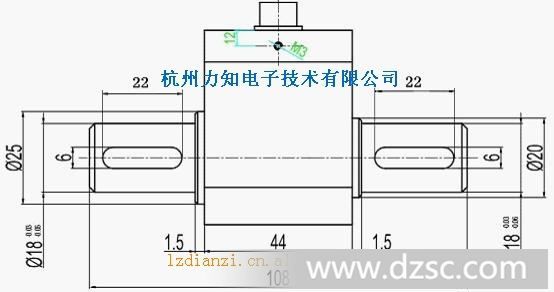

                                                                  0~100NM

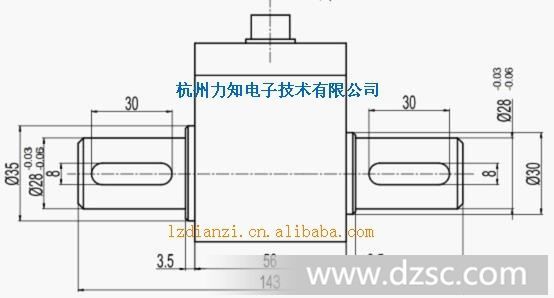

                                                          150NM~500NM尺寸图





                                   三、技术参数

测量范围 :0～0.5；1；2；5；10；20；30；50；100....1500;2000Nm
输出灵敏度 :1.0～2.0mV/V   或 配放大器输出4-20mA; 0-5V; 0-10V
直线度L:&plu*n;0.1; &plu*n;0.3; &plu*n;0.5%F.S
滞后H:&plu*n;0.1; &plu*n;0.3; &plu*n;0.5%F.S
重复性R:&plu*n;0.1; &plu*n;0.3; &plu*n;0.5%F.S
工作温度：-10～ 60℃
温度补偿范围：室温～ 60℃
*点温度影响:&plu*n;0.1%F.S/10 ℃
激励电压:12～18VDC
*缘电阻:2000MΩ/100VDC
输入电阻:700&plu*n;10/350&plu*n;10Ω
输出电阻:700&plu*n;5/350&plu*n;5Ω
*点输出:0～&plu*n;1%F.S

*过负荷率:120%
