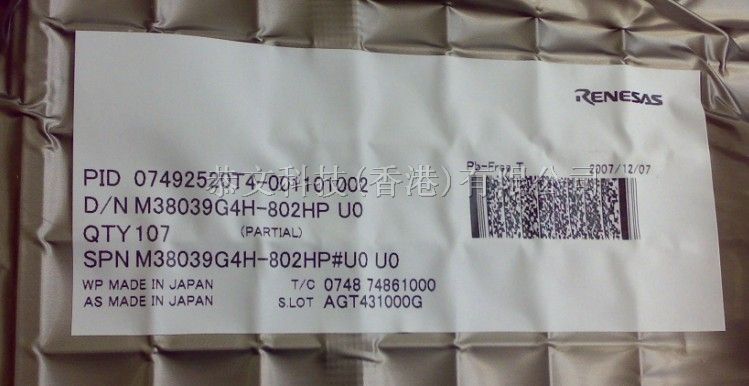

M38039G4H-802HP 740/3803 MCU QZROM 64LQFP REN*AS

Key Features:
基本机器语言指令：71个
*小指令执行时间：0.24μｓ（振荡频率为16.8MHz时）
存储器容量
QzROM：16K～48K字节
RAM：2048字节
可编程输入/输出端口：56个
软件上拉电阻：内置
中断：21个源、16个向量（外部：8个、内部：12个、软件：1个）
定时器：16位×1、8位×4（装有8位预分频器）
看门狗定时器：16位×1
串行接口
时钟异步/同步：8位×2
时钟同步：8位×1
PWM:8位×1（装有8位预分频器）
A/D转换器：10位×16通道（可读8位）
D/A转换器：8位×2通道
LED直接驱动端口：8个
时钟产生电路：内置2个电路（与外置陶瓷谐振器或晶体振荡器连接）
电源电压
*模式时
振荡频率为16.8MHz时：4.5～5.5V
振荡频率为12.5MHz时：4.0～5.5V
振荡频率为8.4MHz时：2.7～5.5V
振荡频率为4.2MHz时：2.2～5.5V
振荡频率为2.1MHz时：2.0～5.5V
中速模式时
振荡频率为16.8MHz时：4.5～5.5V
振荡频率为12.5MHz时：2.7～5.5V
振荡频率为8.4MHz时：2.2～5.5V
振荡频率为6.3MHz时：1.8～5.5V
低速模式时
振荡频率为32kHz时：1.8～5.5V
功耗
*模式时
40mW(标准)（振荡频率为16.8MHz，电源电压为5V时）
低速模式时
45μW（标准）（振荡频率为32kHz，电源电压为3V时）
工作环境温度：-20～85℃
封装
SP：PRDP006*A-A(64P*)：(64管脚750mil SDIP)
HP：PLQP0064KB-A(64P6Q-A)：(64管脚10×10mm LQFP)
KP：PLQP0064GA-A(64P6U-A)：(64管脚14×14mm LQFP)
WG：PTLG0064JA-A（64F0G）：(64管脚 6×6mm FLGA)

Key Applications:
照相机、家用电器、民用电子设备等
