QD-7128-S Altera CPLD开发板

供应QD-7128-S Altera CPLD开发板
供应QD-7128-S Altera CPLD开发板
  • 型号/规格:

    QD-7128-S

  • 品牌/商标:

    启点时代

普通会员
  • 企业名:深圳市启点时代科技有限公司

    类型:生产企业

    电话: 755-25310164

    手机:13554797800

    联系人:张小姐

    QQ: QQ:578147708QQ:1751385050

    邮箱:anne@99eda.com

    地址:广东深圳深圳市龙岗区中心城吉祥路风临国际中心B1911,A605(地铁3号线龙岗线吉祥站

商品信息 更新时间:2011-07-28

产品详细信息见此网址:https://www.99eda.com/list.asp?id=58

一、 板子用途、目的及使用对象
QD-7128 CPLD开发板是针对CPLD初、中级学习者设计,帮助用户降低学习成本和加快用户快速进入可编程逻辑器件设计开发领域,提供一个帮助用户快速开始可编程逻辑器件学习之旅的硬件平台。

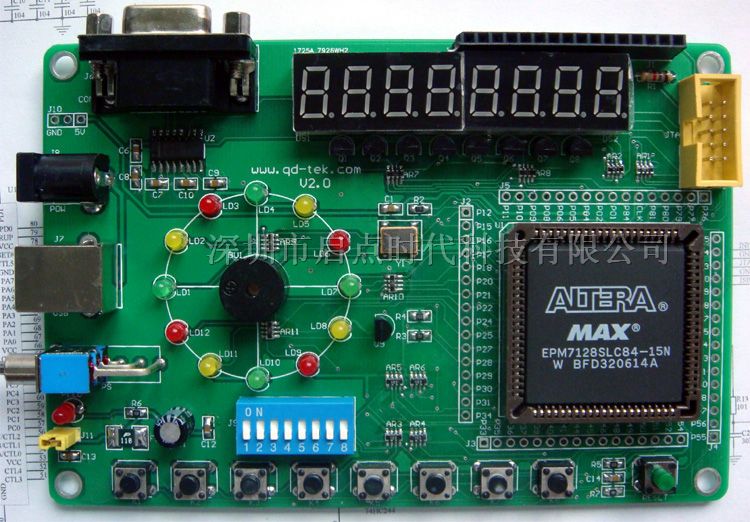

二、 硬件配置情况及实验配套介绍

(1) EPM7128SLC84-15N MAX7000系列Altera CPLD芯片
(2) MAX232串口通讯芯片
(3) 8段数码管
(4) 蜂鸣器
(5) 8位拨码开关
(6) 12路LED灯
(7) 50M有源晶振
(8) 8个*按键
(9) 一个复位按键
(10) 1602字*液晶(白底兰字,标配)
(11) 自恢复保险丝,过流过载保护
(12) 可切断板载试验资源电源,只对*小系统供电
(13) 可以对外引出5V电源
(14) 7128*IO均可引出,方便扩展


三、实验例程简介及程序流程编写说明

1) 跑马灯实验:
跑马灯实验在CPLD中设计了计数器,利用计数器轮流向LED灯发出低电平,点亮LED灯,实现跑马灯的效果,用户可以自己设计更多图案的跑马灯。

2) 7段数码管实验
7段数码管测试实验:以动态扫描方式在8位数码管“同时”显示0—7,帮助用户了解数码管动态显示的方法。

3) 蜂鸣器实验
向蜂鸣器发送*频率的方波可以使蜂鸣器发出相应的音调,该实验通过设计一个状态机和分频器使蜂鸣器发出“多来咪发梭拉西多”的音调。

4) 串口通讯实验
从PC传送一个0---F中其中一位,在7段数码管的一位上显示相应的值。按下开发板键盘上某个键回送Welcome!

5) 拨码开关实验
拨码开关8位0 1状态在8位7段数码管相应位上显示0或1。

6) LCD字*液晶驱动实验
  在1602上从左到右循环显示字*。

7) 模拟交通灯实验
模拟路口的红黄绿交通灯的变化过程,用LED灯表示交通灯,并在数码管上显示当前状态剩余时间。

销售清单
1、 QD-7128开发板 一块
2 、Altera ByteblasterII线  一条
3 、串口线        一条
4 、内正外负5V 1A电源   一个
5 、配套光盘 1张  (包括开发使用手册;板子完整原理图;*实验例程源代码工程;Quartus开发环境等)
6 、1602字*液晶模块  一个
