产品特点：

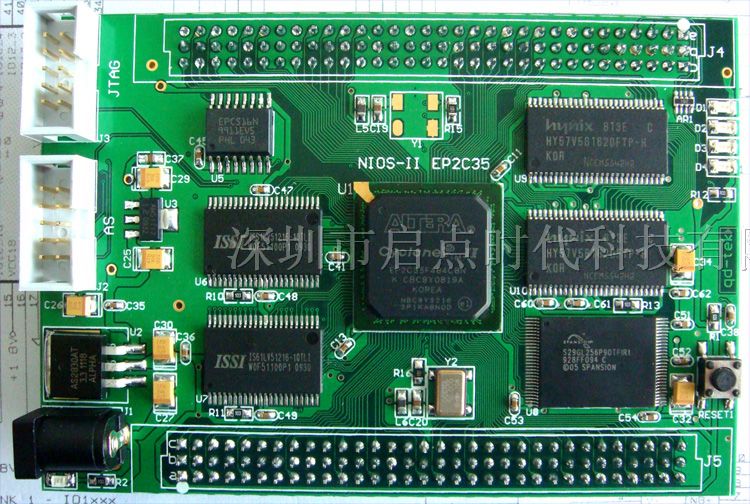

    NIOS II EP2C35*门级FPGA开发系统是深圳市启点时代科技有限公司针对NIOS II嵌入式软核、算法研究、IP验证、电子竞赛、FPGA教学和开发设计的开发系统，*芯片具有*门级的逻辑容量，*容纳五个FAST NIOS软核，开发板分为*板和底板设计，*板配备了两片大容量SARM芯片，容量为2*256K*16Bit，SRAM可升级至2*512K*16Bit，大容量64* Flash（32M*16Bit），大容量64* SDRAM，16Mb配置芯片EPCS16，*应对NIOS系统所需的存储要求，*板和底板可以分离，*板可以*运行，*板与底板接口采用镀金欧式2.54mm间距接口，坚固耐用，配套底板设计了大量实验资源，对于实验验证和开发测试都*有用，配合丰富的实验例程和详细的实验指导，用户可以在尽可能短的时间内掌握基本的CPLD和FPGA设计方法和思路，*配套实验均提供源代码和工程文件，用户可以直接使用该代码或者修改后用于自己的设计开发中。

   *底板的器件均分配了*的IO，不存在IO复用，用户可以同时使用底板的*资源，提供完整的NIOS配置及源代码！

   两片SRAM采用**的地址和数据总线，可以根据需要组成32位数据带宽，方便算法验证，便于灵活应用扩展和系统*！

   *板采用6层板布线，PCB大厂生产，运行稳定*！

   NIOS II EP2C35开发板标配U*线！点击可以查看U*线的相关信息。

   针对CPLD/FPGA入门较难的特点，实验代码在设计上由浅入深，从*基本的基础逻辑门开始，尽量避免一开始就罗列一堆代码，代码设计注重思路与基础，每个实验源码均有功能说明、管脚分配和验证说明，部分综合性实验例程有设计思路分析。

*芯片主要参数：等效逻辑门数：约100万门级； LE:33216； M4K RAM:105； 18*18 multipliers:35； *大用户I/O:322；Total RAM bits:483840； PLL:4个

与EDA-D V1.2底板配套使用图示

硬件资源：
1、 主芯片Altera Cyclone II系列之EP2C35F484，SRAM芯片为两片IS61LV25616(256K*16Bit)，可以根据需要升级至两片IS61LV51216(512K*16Bit)
2、 FPGA配置芯片：EPCS16，容量16Mb
3、 64M Flash，16位数据宽度，容量为：32M*16Bit
4、 64M SDRAM，2片*32*，16位数据宽度，即两片*anks*4M*16Bit
5、 标配一个50MHz有源晶振，预留一个有源晶振位，直接焊接上即可使用
6、 提供AS、JTAG两种模式
7、 *板提供*四路LED和一个复位按键
8、 16路LED【红黄绿蓝四色】
9、 8位数码管
10、 板载1602字*液晶，液晶对比度可以调节
11、 八个拨码开关
12、4*4矩阵按键
13、一个8*8LED点阵
14、八个*按键
15、IIC 芯片 24C02【EEPROM】
16、一个蜂鸣器
17、一个RS232串口
18、一个复位按键
19、PS2接口
20、VGA接口
21、内正外负5V电源接口
22、扩展接口

基础实验：

1、基础门电路
2、双向门电路
3、三态门电路
4、组合门电路
5、数据比较器
6、数据分配器
7、数据选择器
8、D触发器
9、计数器
10、优先编码器
11、二进制转化为十进制
12、移位寄存器
13、加*
14、减*
15、乘*
16、除*
17、简单状态机

通过这些基础实验可以轻松自行扩展，掌握*基本的逻辑设计和验证方法

硬件接口实验：

1、流水灯实验 1.1流水灯实验   1.2 花样彩灯控制   1.3 *板LED实验
2、数码管实验 2.1 数码管显示0-7  2.2数码管计数实验
3、LED点阵实验 3.1点阵显示测试   3.2 点阵显示数字0-9   3.3 点阵显示字母 www.qd-tek.com
4、八位*按键测试
5、矩阵按键实现
6、拨码开关实验
7、蜂鸣器实验
8、串口通讯实验
9、I2C总线测试
10、PS2接口测试
11、VGA测试
12、LCD显示实验
13、SRAM读写实验

通过这些实验熟悉硬件控制方法，进一步掌握逻辑设计和验证方法

综合实验：

1、数字*
2、数字时钟
3、交通信号灯控制实验
4、花样流水灯实验
5、PS2键盘输入到LCD1602显示实验
6、I2C芯片24C02读写实验

逻辑分析仪实验：

掌握内嵌的SignalTap逻辑分析仪使用方法

销售清单：
1、EDA-D V1.2 实验主板 一块
2、EP2C35*板  一块
3、配套DVD光盘 一张(含开发手册、板子原理图、常用EDA软件)
4、串口线  一条
5、U*-Blaster 线（含U*电缆和10针JTAG排线）  一套
6、1602 LCD液晶屏一个
7、内正外负5V电源 一个
8、质保卡一张

质保和技术支持：3个月保换，一年*维修
